结构表格

结果也可以在表格中进行检查。

'静力分析'表格是在计算后自动设置的。 在工具栏中的列表中，可以选择模型对象，然后按节点、线、杆件或面显示结果。

节点结果

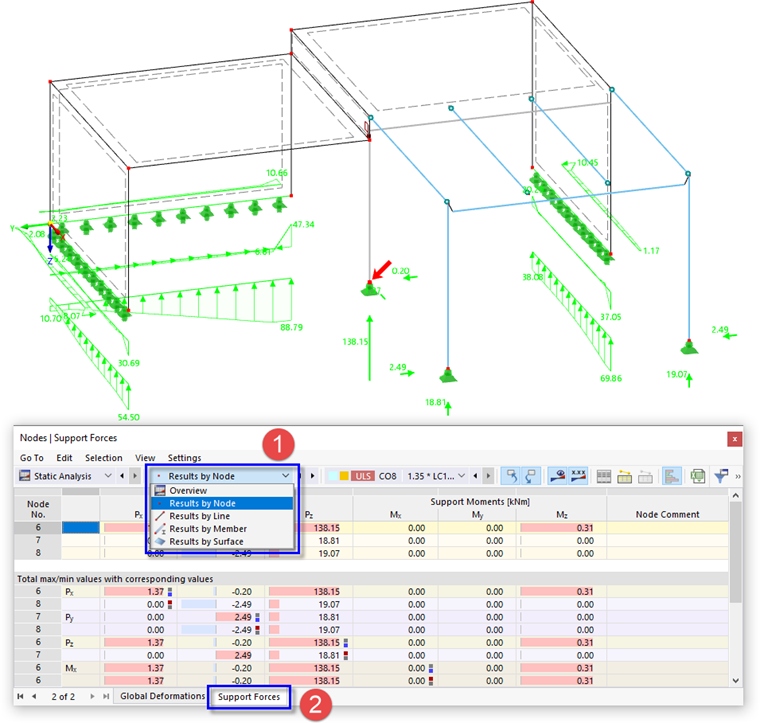

要查看柱脚的支座反力表，请从列表 (1) 中选择结果(按节点)。 节点结果由两个不同的表管理。 点击支座反力选项卡 (2)。

选择“节点 | 支座反力'表

表格的上部显示了三个有支座的节点中的每一个的结果。 在下部，列出了支座的局部方向的最大值和最小值（在本教程中，后者与全局方向重合）。

所选表格线的对象在图形中用箭头标记，以便于找到它。

面的结果

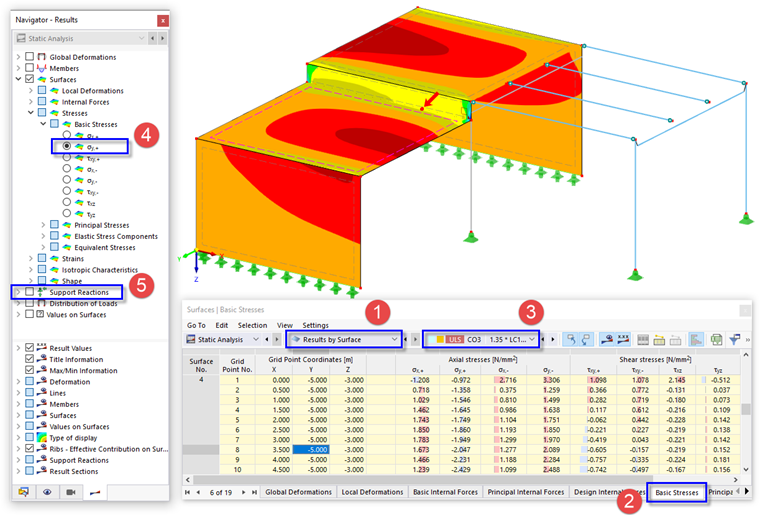

从工具栏列表 (1) 中选择结果(按面排列)，可以在表格中检查面的应力。 然后点击基本应力选项卡 (2)。 列出了每个面的每个'栅格点'的轴应力和剪应力。

表格和图形中面的基本应力

在表格工具栏中选择 CO3，可以显示活荷载作用在两块板上的应力 (3)。 打开应力子类别中的基本应力，然后选择σ_y,+ ，例如 (4)。 这些应力表示每个面的局部 y 方向上的轴向应力。 “+”号表示面的正面，即局部 z 轴方向，例如板的底面。

为了更好地显示面应力，请关闭支座反力(5)。

混凝土柱周围存在奇点效应。 这可以解释为荷载从面通过单个节点流向杆件。

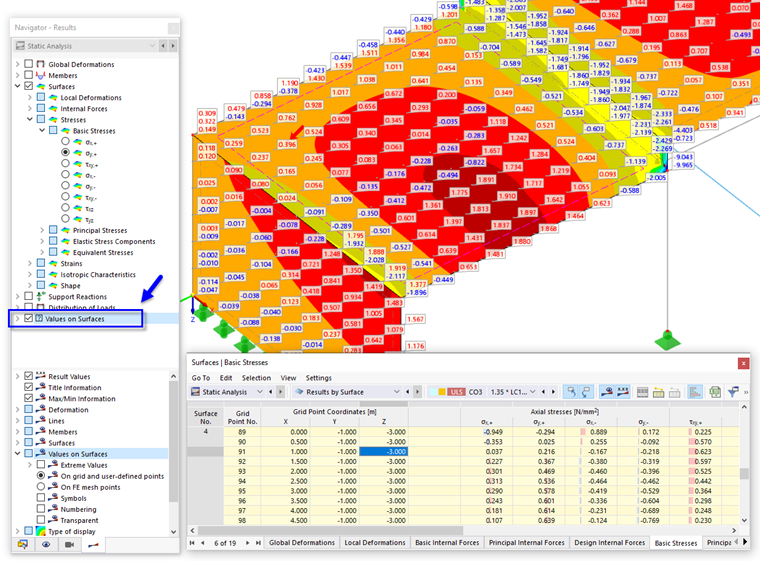

如果想要在图形中以栅格点的方式显示结果，那么请在导航器上部选择面上的值。

激活栅格点上的结果值

当前线的栅格点在图形中再次用箭头标记。

调整栅格

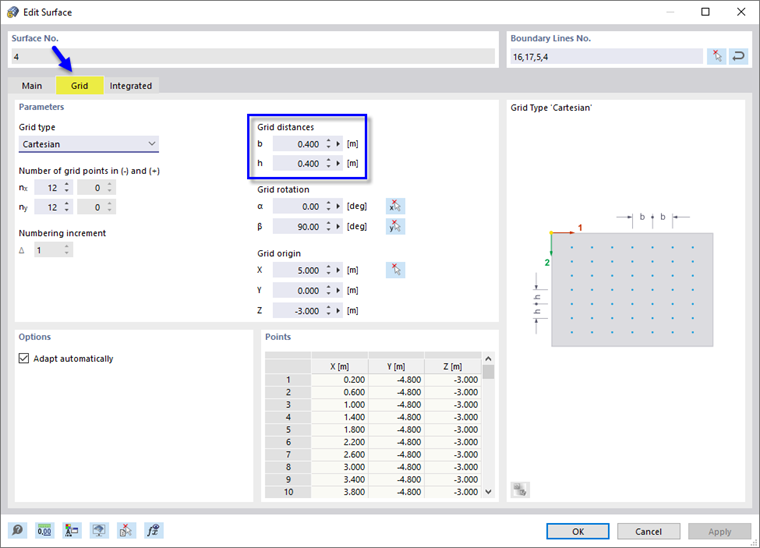

从表格中的坐标可以看出，默认定义为 0.5 m 的栅格。 必要时可以对每个面进行调整： 双击一个面，例如编号。 4 或否。 5，由虚线表示(见 在线框模型视图 中编辑面）打开'编辑面'对话框。 选择栅格选项卡。

调整面结果的栅格

'栅格距离'控制要在面的 x 和 y 方向上创建的栅格点的数量。 对于较小的栅格，将 a_x和 a_y的值都更改为 0.40 m。 点击确定后，表格和图形中会显示更多的栅格点。 没有新的计算，因为栅格值是根据有限元网格的值确定的。
