Os resultados também podem ser verificados nas tabelas.
As tabelas de 'Análise estática' foram definidas automaticamente após o cálculo. Na lista ao lado na barra de ferramentas da tabela, os objetos de modelo podem ser selecionados para exibir os resultados por nós, linhas, barras ou superfícies.
Resultados do nó
Para ver a tabela de forças de apoio para as sapatas dos pilares, selecione Resultados por nó a partir da lista (1). Os resultados dos nós são geridos por duas tabelas diferentes. Clique no separador Forças de apoio (2).
A parte superior da tabela apresenta os resultados para cada um dos três nós suportados. Na parte inferior, são listados os valores máximos e mínimos em relação às direções locais dos apoios (neste tutorial, estes últimos coincidem com as direções globais).
O objeto da linha de tabela selecionada é assinalado no gráfico por uma seta para que possa localizá-lo facilmente.
Resultados de superfície

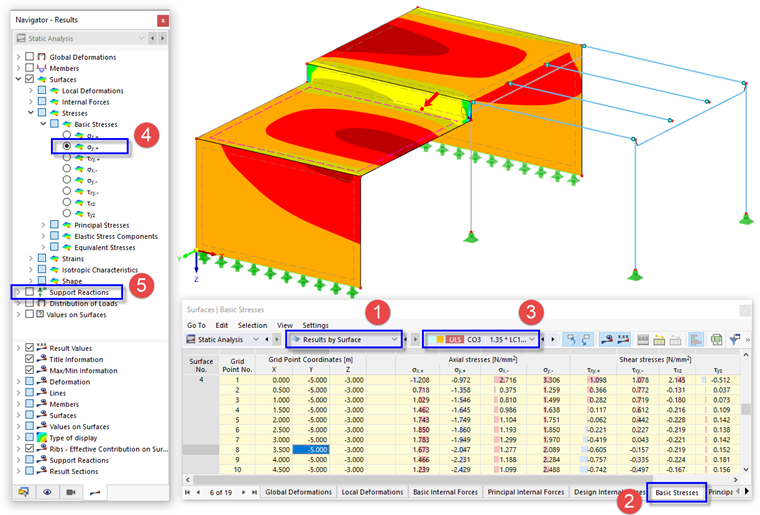

Para verificar as tensões das superfícies na tabela, selecione Resultados por superfície na lista da barra de ferramentas (1). Em seguida, clique no separador Tenções de base (2). As tensões axial e de corte são listadas para cada 'Ponto de grelha' de cada superfície.
Defina CO3 na barra de ferramentas da tabela para exibir as tensões devido às cargas dinâmicas em ambas as lajes (3). Para ver as tensões também no gráfico, abra o item Tensões básicas da subcategoria Tensões e selecione σy,+ , por exemplo (4). Essas tensões representam as tensões axiais na direção y local de cada superfície. O símbolo "+" significa o lado positivo da superfície que está na direção do eixo Z local – o lado inferior de cada laje, por exemplo.
Para uma melhor visualização das tensões da superfície, desative as Reações de apoio (5).
Existem efeitos de singularidade em torno do pilar de betão. Estas podem ser explicadas pelo fluxo de carga das superfícies para a barra através de um único nó.

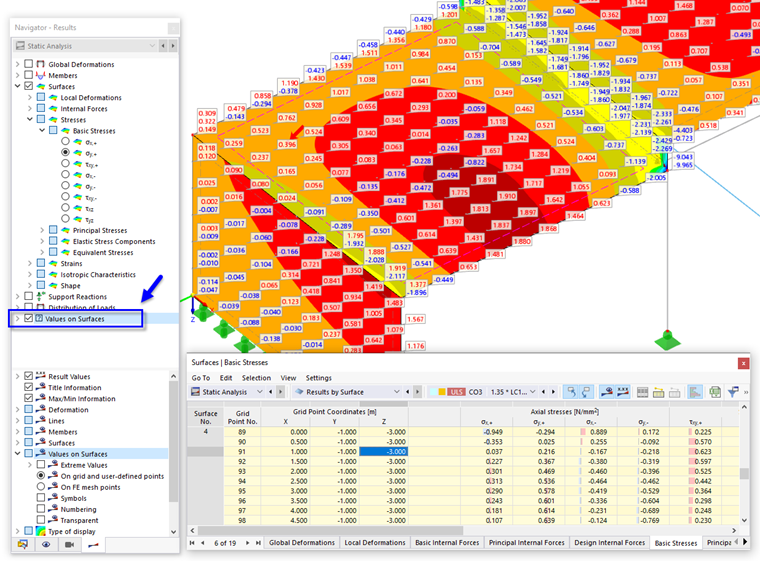

Para apresentar os resultados também nos pontos de grelha no gráfico, selecione a opção Valores nas superfícies na parte superior do navegador.
Novamente, o ponto de grelha da linha atual é assinalado por uma seta no gráfico.
Ajustar a grelha

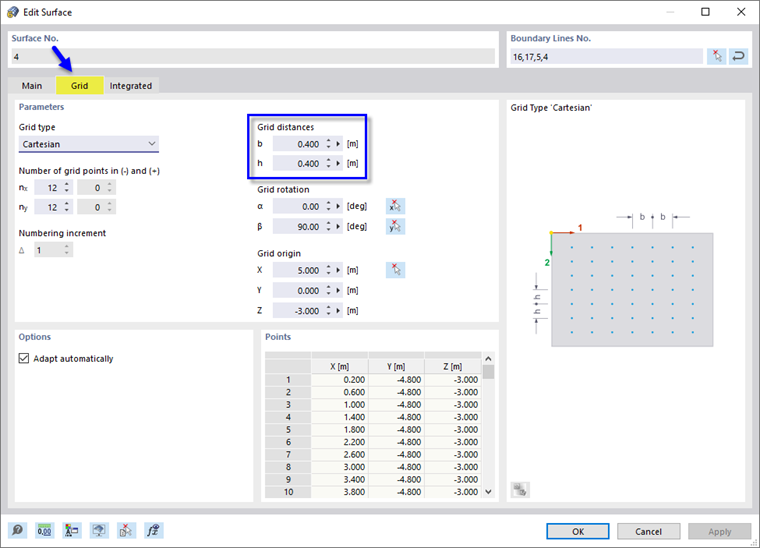

Como pode observar pelas coordenadas na tabela, é definida por defeito uma grelha de 0,5 m. Pode ser ajustado para cada superfície, se necessário: Clique duas vezes numa superfície, por exemplo, nº 4 ou não 5, pelas suas linhas tracejadas (ver Editar superfície na imagem Vista de modelo de arames ) para abrir a caixa de diálogo 'Editar superfície'. Selecione o separador Grade.
As 'distâncias de grelha' controlam o número de pontos de grelha a serem criados nas direções x e y da superfície. Altere os valores de ax e ay para 0,40 m para uma grelha mais pequena. Quando clica em OK, serão apresentados mais pontos de grelha na tabela e no gráfico. Não existe um novo cálculo, visto que os valores da grelha são determinados a partir dos valores da malha de EF.
