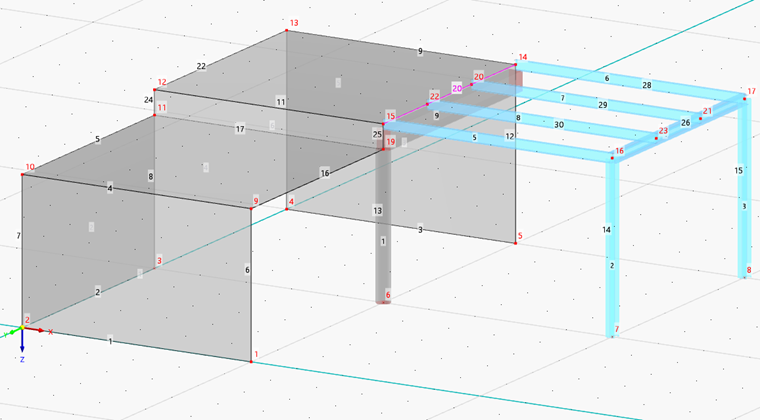

Para definir a viga de pavimento por baixo da laje, faça duplo clique sobre esta linha (nº 20 ) (1). Depois, seleccione novamente a opção Barra (2).

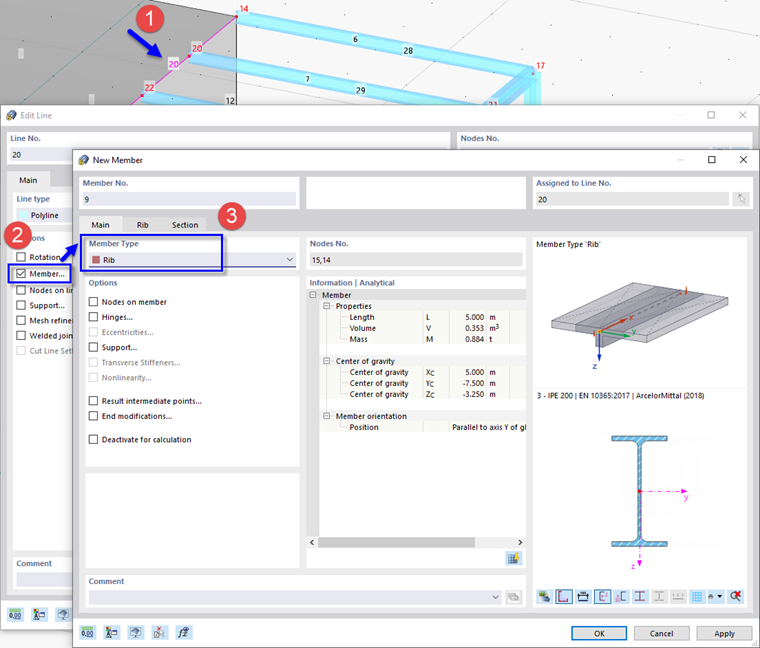

Na caixa de diálogo 'Nova barra', seleccione o tipo de barra "Nervura" a partir da lista (3).
Selecione a nervura que foi adicionada.
Assegure-se que No lado +z da superfície está definido na área 'Alinhamento da nervura' para que a nervura fique disposta abaixo da superfície (o eixo z da superfície relacionada aponta para baixo). Se não for esse o caso, abra a lista e seleccione a opção correspondente.
A secção de aço necessita de revisão. Clique no separador Secção para ajustá-la.

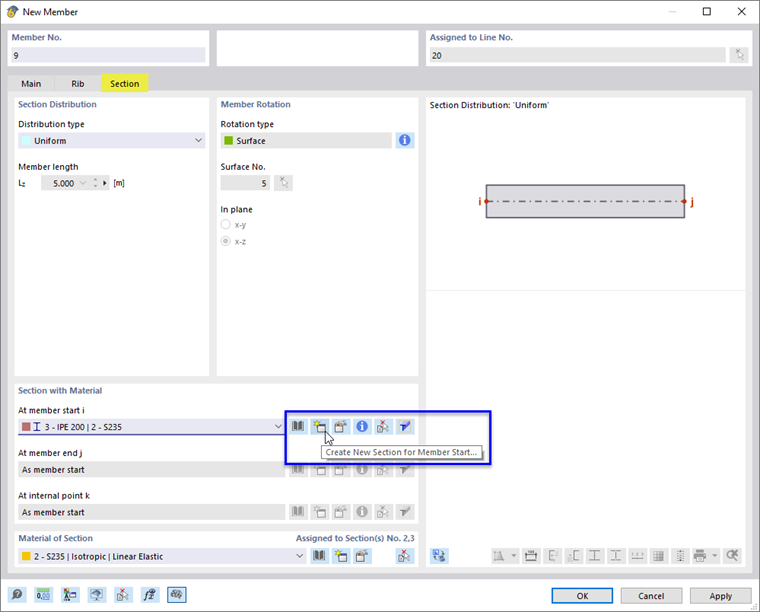

Na zona 'Secção com material', clique no Botão para criar uma nova secção. Abre a caixa de diálogo 'Nova secção'.
Clique botão para abrir a biblioteca (1). Selecione o tipo de retângulo maciço através do clique no botão na área 'Maciça I' (2). Retorna para o separador 'Paramétrico - Maciço I' da caixa de diálogo anterior.

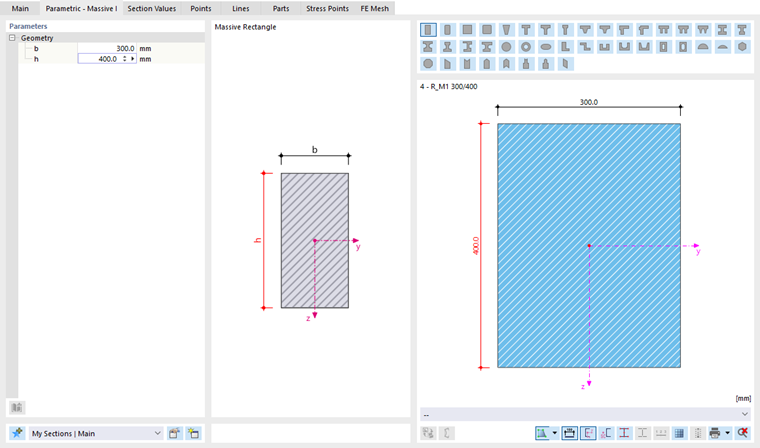

Introduza a largura b de 300 mm e a profundidade h de 400 mm para definir a geometria da barra de nervura. Com uma altura de 400 mm e metade da espessura da superfície de 100 mm, a elevação é de 500 mm entre as lajes, ie, a viga de pavimento está apoiada no topo do pilar circular.

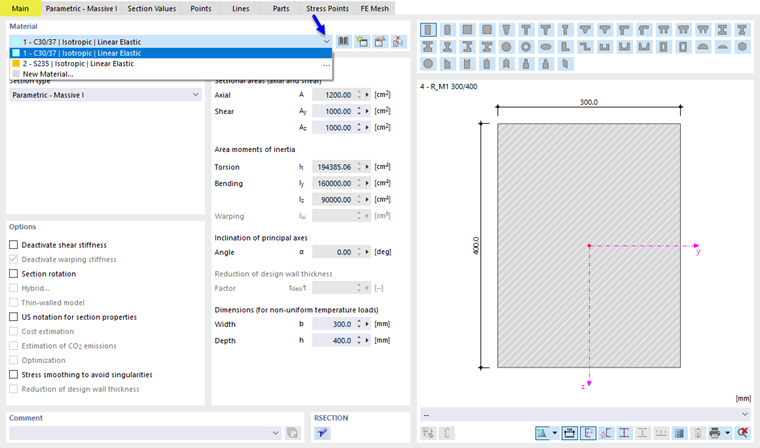

Ir para o separador Geral. Para atribuir o material correto, abra a lista onde seleciona o item C30/37.
Clique três vezes em OK para fechar todas as caixas de diálogo.
