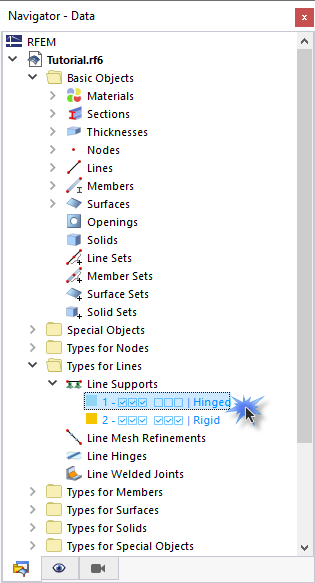

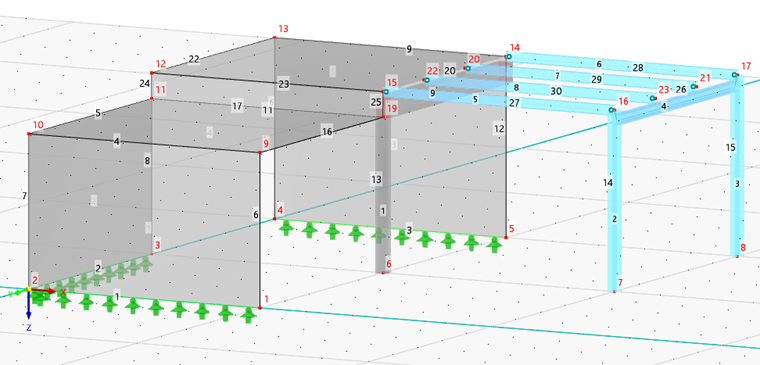

Existem apoios nas linhas inferiores de todas as paredes. Para atribuir apoios, abra a pasta Tipos para linhas no navegador e clique duas vezes no item 1 articulação.
Para um apoio articulado, os graus de liberdade de translação são restringidos nas direções X, Y e Z para que a linha fique apoiada nessas direções. Não existe apoio rotacional em torno de nenhum eixo.
Para atribuir graficamente este tipo de apoio às linhas inferiores, clique no botão
.

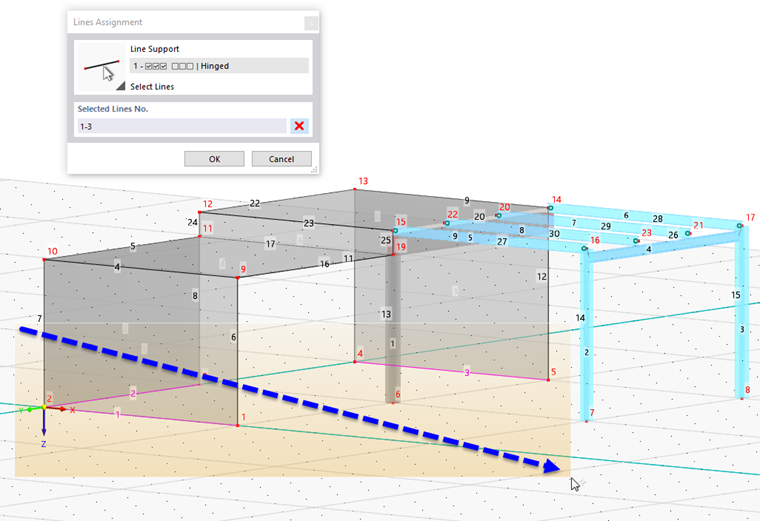

Desenhe uma janela da esquerda para a direita que inclui as linhas inferiores nos. 1 a 3. Certifique-se de que nenhuma outra linha está totalmente contida nesta janela (se necessário, gire a vista). Quando tiver selecionada as linhas, clique em OK.
Verifique se os números de linha corretos são apresentados na área 'Atribuído às linhas nº'. Clique em OK para atribuir os apoios.
