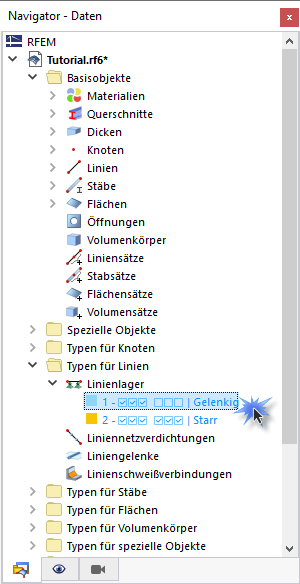

Bei allen Wänden gibt es Auflager an den unteren Linien. Um Lager zuzuweisen, öffnen Sie den Ordner Typen für Linien im Navigator und wählen dort den Eintrag 1 Gelenkig mit einem Doppelklick aus.

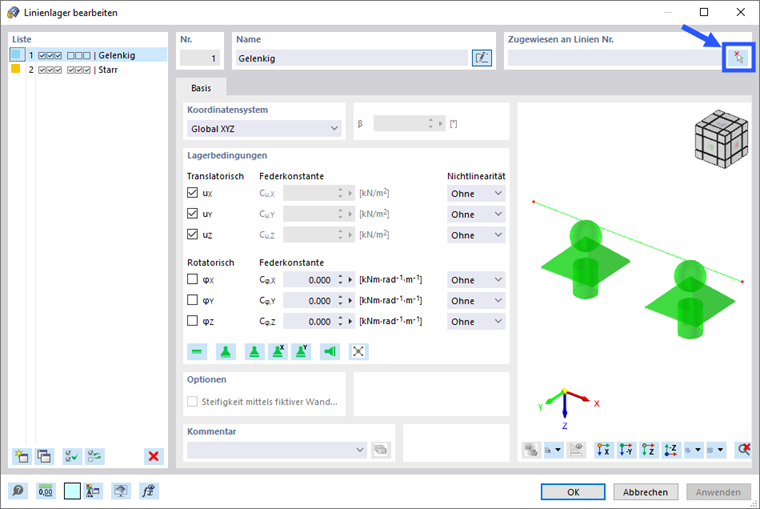

Bei einer gelenkigen Lagerung werden die translatorischen Freiheitsgrade in den Richtungen X, Y und Z eingeschränkt, sodass die Linie in diesen Richtungen gelagert ist. Es gibt keine Drehlager um eine Achse.
Um diese Art von Lager den unteren Linien grafisch zuzuordnen, klicken Sie auf die Schaltfläche
.

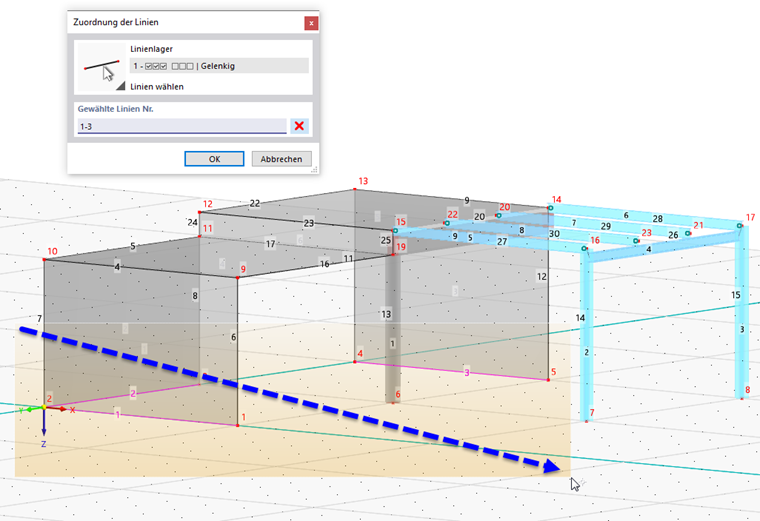

Ziehen Sie von links nach rechts ein Fenster auf, das die unteren Linien Nr. 1 bis 3 einschließt. Stellen Sie sicher, dass innerhalb dieses Fensters keine weiteren Linien vollständig eingeschlossen sind (ggf. Ansicht drehen). Wenn Sie die Linien selektiert haben, klicken Sie auf OK.

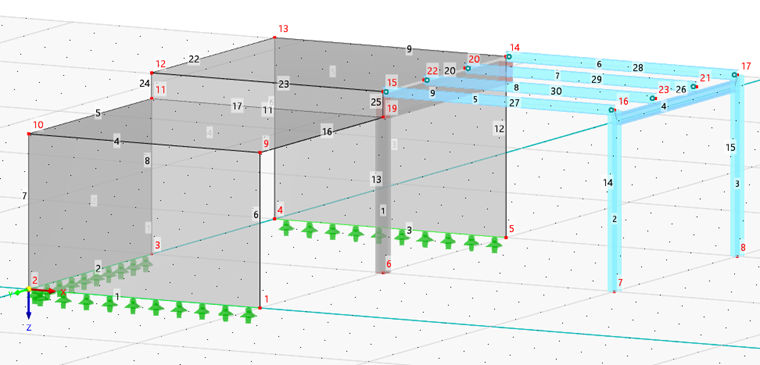

Prüfen Sie, ob im Dialogabschnitt 'Zugewiesen an Linien Nr.' die richtigen Liniennummern angezeigt werden. Mit OK werden die Lager zugewiesen.
