Lokale Imperfektionen

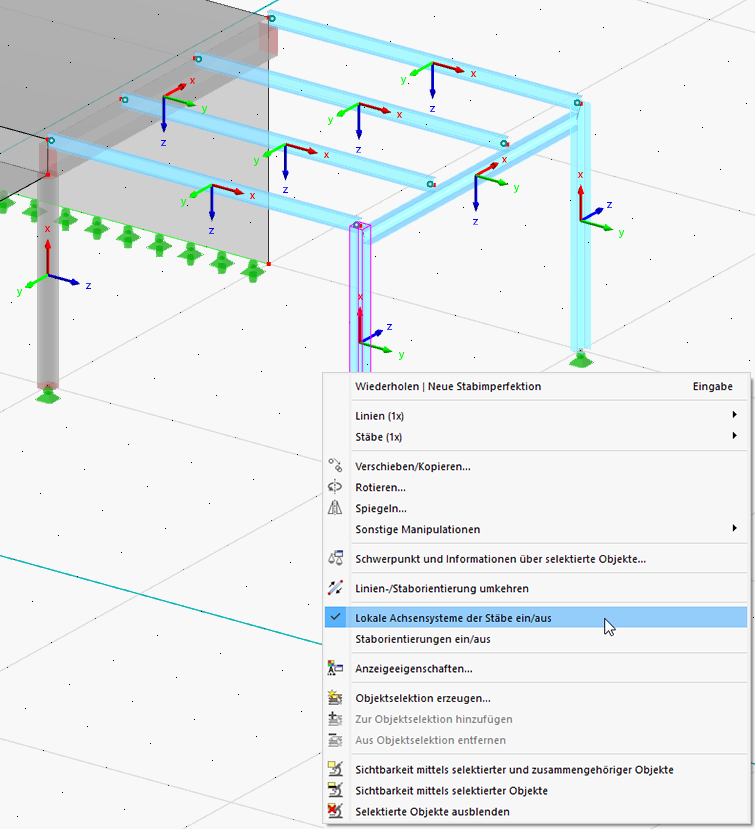

Die Imperfektionen beziehen sich auf die lokalen Achsen jeder Stütze. Um die Stabachsen anzuzeigen, klicken Sie mit der rechten Maustaste auf einen der Stäbe, um sein Kontextmenü zu öffnen. Wählen Sie die Option Lokale Achsensysteme der Stäbe ein/aus.

Betonstütze

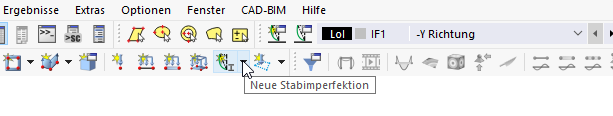

Um die Imperfektion der Betonstütze zu definieren, klicken Sie auf die Schaltfläche Imperfektion Stab in der Symbolleiste.

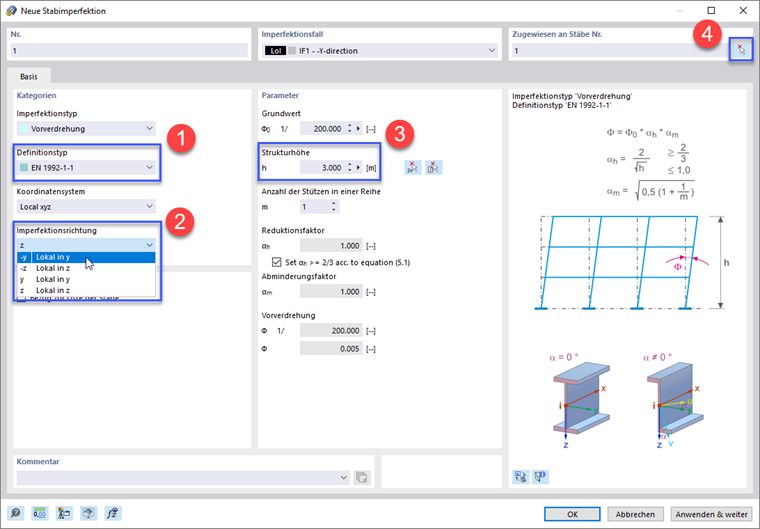

Im Dialog 'Neue Stabimperfektion' ist der Imperfektionstyp 'Vorverdrehung' voreingestellt.

Stellen Sie im Dialogabschnitt 'Kategorien' EN 1992-1-1 mithilfe der 'Definitionstyp'-Liste ein, damit die Parameter gemäß Eurocode angewendet werden.

Verschieben Sie den Dialog so, dass die Achsen der Betonstütze sichtbar sind. Ihre lokale y-Achse zeigt in die globale Y-Richtung. Um die Schiefstellung in Gegenrichtung anzusetzen, stellen Sie -y in der Liste des Dialogabschnitts 'Imperfektionsrichtung' ein (2).

Geben Sie im Abschnitt 'Parameter' die Stützenhöhe ein, die 3 m (3) beträgt. Klicken Sie anschließend auf die Schaltfläche Auswählen einzeln im Bereich 'Zugewiesen an Stäbe' (4) und selektieren Sie die Betonstütze in der Grafik. Mit OK kehren Sie zum Dialog zurück.

Fahren Sie mit der Definition der Imperfektionen fort, indem Sie auf Anwenden & weiter klicken.

Stahlstützen

Vorverdrehung

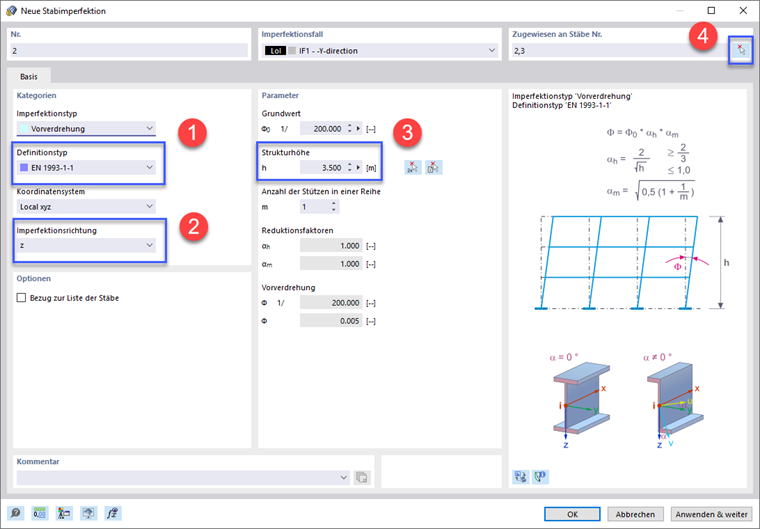

Wählen Sie EN 1993-1-1 in der 'Definitionstyp'-Liste aus (1), um die Parameter nach Eurocode 3 für die Stahlstützen anzusetzen. Bedingt durch die Verdrehung der Stützen zeigen deren lokale z-Achsen in die negative Y-Richtung. Wählen Sie z aus der Liste für die 'Imperfektionsrichtung' aus (2).

Geben Sie die Stützenhöhe ein, die 3,5 m beträgt (3). Klicken Sie dann erneut auf die Schaltfläche Auswählen einzeln (4), um die beiden Stahlstützen nacheinander in der Grafik auszuwählen. Nach der Rückkehr zum Dialog werden ihre Nummern im Abschnitt 'Zugewiesen an Stäbe' angezeigt.

Klicken Sie erneut auf Anwenden & weiter.

Vorkrümmung

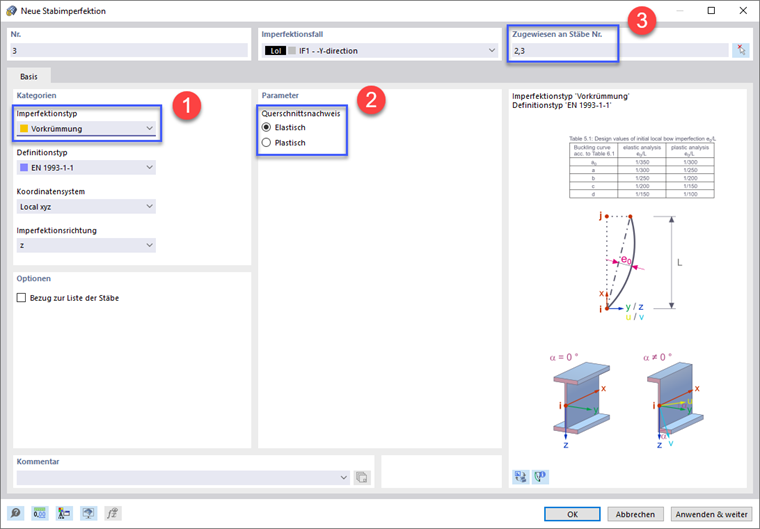

Wählen Sie im Dialogabschnitt 'Kategorien' den Imperfektionstyp Vorkrümmung (1). Vergewissern Sie sich, dass EN 1993-1-1 eingestellt ist. Da keine plastische Untersuchung durchgeführt werden soll, ist im Abschnitt 'Parameter' (2) die Option Elastisch einzustellen. Geben Sie dann die Nummern der Stahlstützenstäbe Nr. 2,3 manuell ein (3), es sei denn, Sie möchten diese wieder grafisch selektieren.

Imperfektionen infolge von Krümmung sind nur für die Stahlstützen relevant, nicht für die Betonstütze. Schließen Sie daher den Dialog mit OK.

Wenn die Imperfektionen nicht am Modell angezeigt werden, verwenden Sie die Schaltfläche Anzeige Imperfektionen um sie einzuschalten.

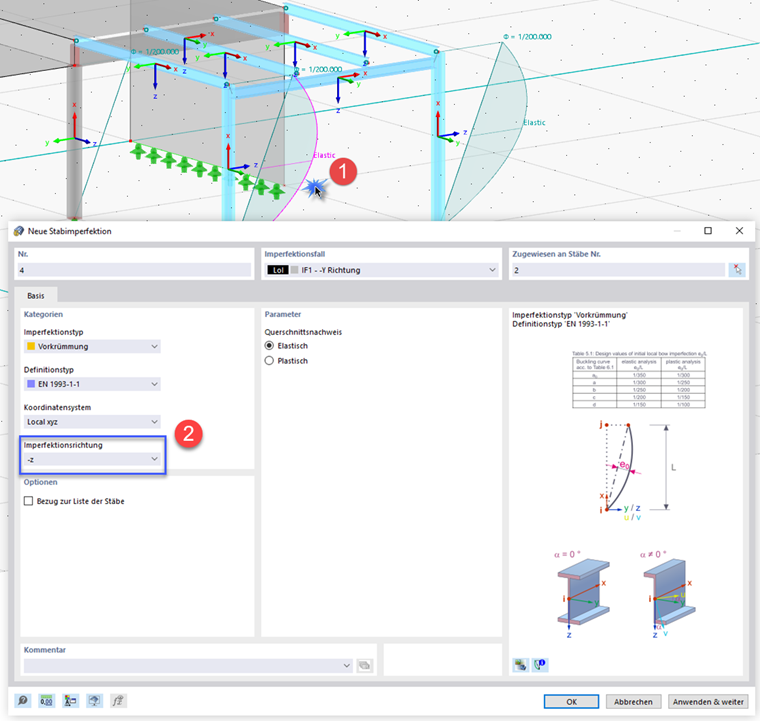

Die Grafik zeigt, dass die Imperfektionen aus Krümmung die Knickfigur eines Rahmens noch nicht vollständig wiedergeben. Selektieren Sie die Vorkrümmung der inneren Stütze (Stab Nr. 2) mit einem Doppelklick, um sie anzupassen (1). Im Dialog 'Stabimperfektion bearbeiten' kehren Sie die 'Imperfektionsrichtung' um, indem Sie die Option -z aus der Liste wählen (2). Klicken Sie dann auf OK.

Um die Stabachsen wieder auszublenden, klicken Sie mit der rechten Maustaste auf einen der Stäbe und deaktivieren im Kontextmenü die Option Lokale Achsensysteme der Stäbe (siehe Bild Anzeigen der lokalen Stabachsen).

Drahtmodell

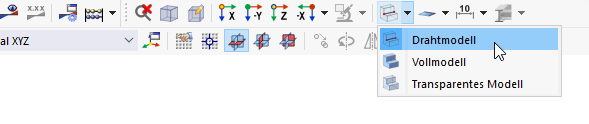

Die Darstellung des Modells kann zur besseren Ansicht der Imperfektionen geändert werden: Klicken Sie auf die Listenschaltfläche Transparentes Modell in der Symbolleiste, um die Anzeigeoptionen zu öffnen. Wählen Sie das Drahtmodell aus.

Nun werden die Imperfektionen nicht mehr von den Querschnitten überlappt.

Stellen Sie die Ansicht Transparentes Modell wieder her, indem Sie die entsprechende Option in der Listenschaltfläche auswählen (siehe Bild Auswahl der 'Drahtmodell'-Anzeige).
