Die Ergebnisse lassen sich auch über Diagramme darstellen. Sie stehen für Linien, Stäbe, Linienlager und Ergebnisquerschnitte zur Verfügung (siehe Kapitel Ergebnisschnitte).

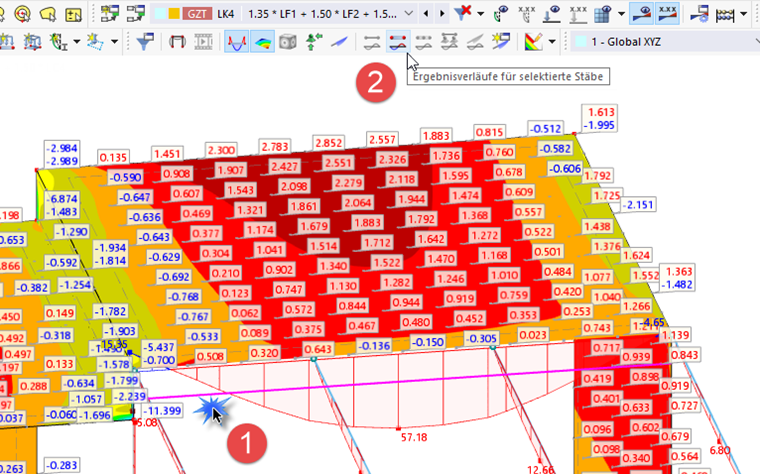

Um die Ergebnisverläufe des Unterzugs aufzurufen, selektieren Sie den Rippenstab (Nr. 9) (1). Klicken Sie dann auf die Schaltfläche
(2) in der Symbolleiste.

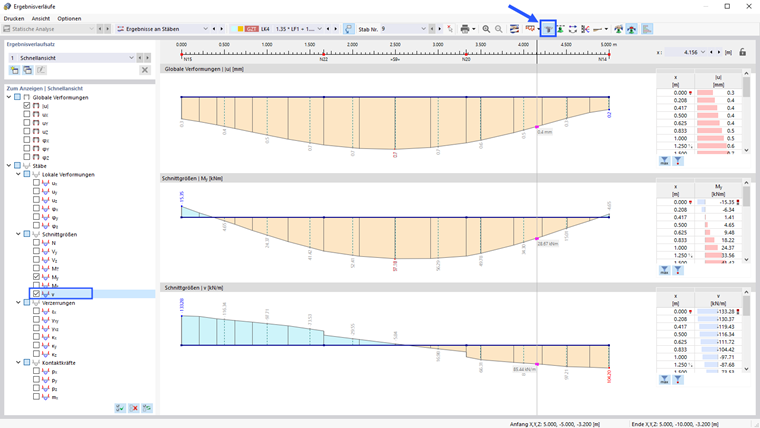

Das Fenster 'Ergebnisverläufe' öffnet sich. Die Graphen zeigen die Ergebnisse entlang des Unterzugs.
Die Verläufe der Verformungen '|u|' und der Momente 'My' sind voreingestellt. Wählen Sie zusätzlich die Option v unter dem Eintrag 'Schnittgrößen' aus, um die längslaufenden Querkräfte zwischen Platte und Stab anzuzeigen. Diese Ergebnisse sind nur dann zu sehen, wenn die Schaltfläche
in der Symbolleiste aktiviert ist.
Beim Klicken auf die Schaltfläche
werden Sie feststellen, dass sich die Schnittgrößen des Stabes und der Rippe, die die von der Platte integrierten Komponenten enthalten, unterscheiden.
Schließen Sie das Fenster 'Ergebnisverläufe' mit einem Klick auf die Schaltfläche
in der Titelleiste.
