Los resultados también se pueden mostrar mediante diagramas. Están disponibles para líneas, barras, apoyos en línea y secciones de resultados (consulte el capítulo Secciones de resultados).

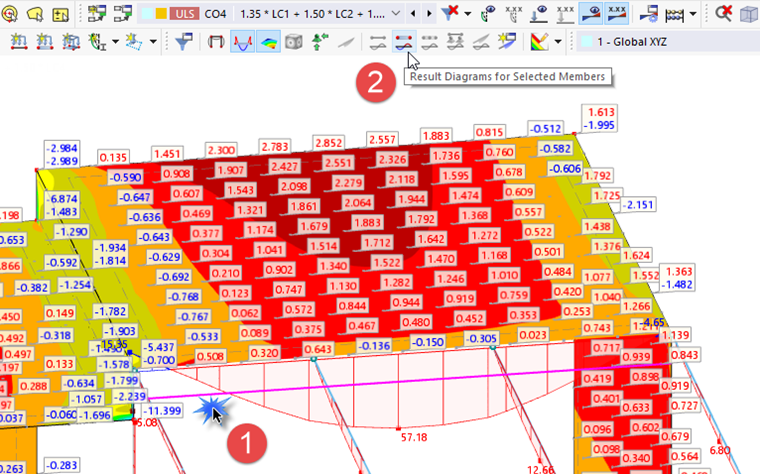

Para acceder a los diagramas de resultados de la viga de cuelgue, seleccione la barra tipo nervio (núm. 9) (1). Luego haga clic en el botón
en la barra de herramientas (2).

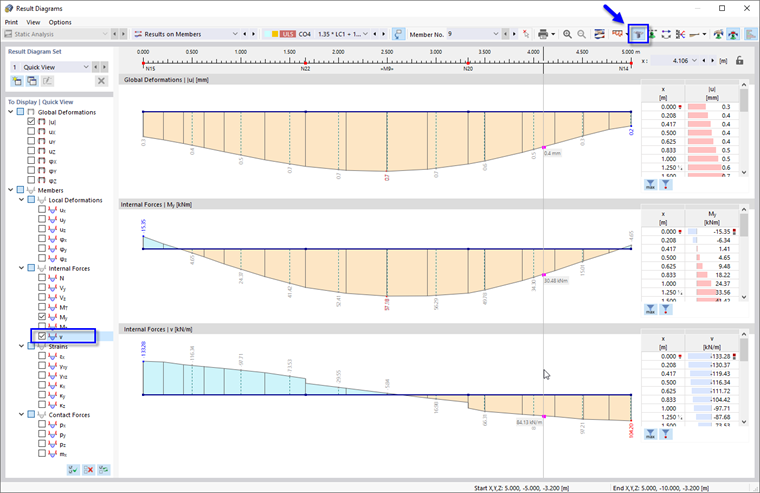

Se abre la ventana 'Diagramas de resultados'. Los gráficos presentan los resultados a lo largo de la viga de cuelgue.
Se preestablecen los diagramas de las deformaciones '|u|' y de los momentos 'My'. Además, seleccione la opción v del elemento 'Esfuerzos internos' para mostrar los esfuerzos cortantes longitudinales entre la losa y la barra. Estos resultados se muestran cuando se activa el botón
en la barra de herramientas.
Al hacer clic en el botón
, notará la diferencia entre los esfuerzos internos de la barra y el nervio que incluyen los componentes integrados de la losa.
Cierre la ventana 'Diagramas de resultados' haciendo clic en el botón
en su barra de título.
