Ajustar la ventana de trabajo y la rejilla
Antes de comenzar a introducir los datos del modelo, ajuste la ventana de trabajo y la rejilla a las condiciones del modelo. Esto facilita la configuración de nudos y líneas en el gráfico.
Ventana de trabajo
Utilice el botón
en la barra de título para maximizar la ventana de trabajo. Puede ver el plano de trabajo con los ejes XYZ en el área de trabajo. El cubo de la vista se encuentra en la esquina superior derecha.
Puede cambiar la vista en cualquier momento haciendo clic en uno de los lados o esquinas del cubo de la vista. Para girar el cubo, apunte al cubo y mantenga presionado el botón primario del ratón mientras mueve el puntero.
Alternativamente, puede cambiar la vista con el ratón:
- Para acercar o alejar el modelo, gire la rueda de desplazamiento del ratón.
- Para mover el plano de trabajo, mantenga presionada la rueda y mueva el puntero.
- Para rotar el plano de trabajo, mantenga presionadas la tecla Ctrl y el botón de rueda y mueva el puntero. El giro también es posible si mueve el puntero y presiona la rueda del ratón y el botón secundario del ratón al mismo tiempo.
Rejilla
Puede ver una rejilla de puntos y líneas. Representa el plano de trabajo. En el caso de un nuevo modelo, se encuentra en el plano XY de forma predeterminada.
Utilice el botón

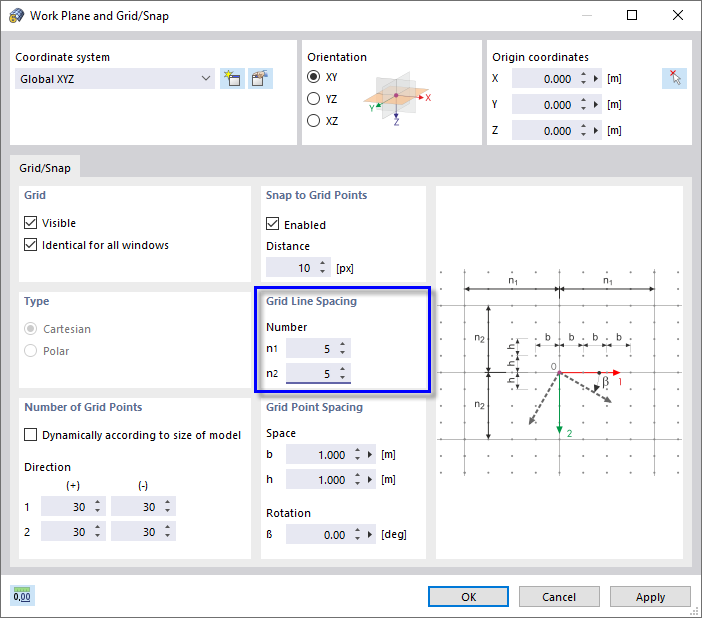

en la barra de herramientas para comprobar la configuración del plano de trabajo y ajustar la rejilla.
Se establece el plano XY como plano de trabajo. Al definir objetos gráficamente, se establecen en el plano horizontal.
Dado que el modelo se basa en una rejilla de 5.00 m, tiene sentido ajustar las líneas de la rejilla del plano de trabajo a este patrón. Para 'n1' y 'n2', introduzca 5 en el área 'Separación de líneas de rejilla'. Para una separación de puntos de rejilla de 1 m, las líneas se muestran cada 5 m.
Haga clic en Aceptar.
