Puede usar el menú 'Insertar' nuevamente para definir las secciones de la plataforma. Alternativamente, haga clic con el botón secundario en el elemento Secciones en el navegador para abrir su menú contextual. Seleccione la opción Nueva sección.
Sección circular

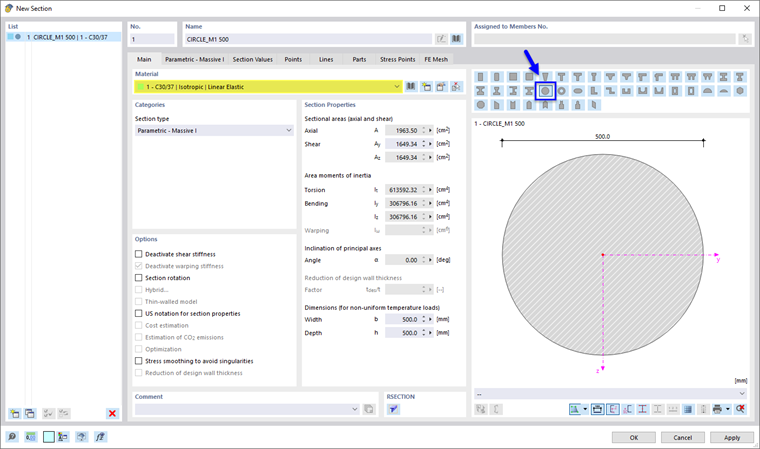

Aparece el cuadro de diálogo 'Nueva sección'. Para definir el pilar de hormigón, haga clic en el botón
sobre la imagen de la sección rectangular. A continuación se muestra una sección circular.

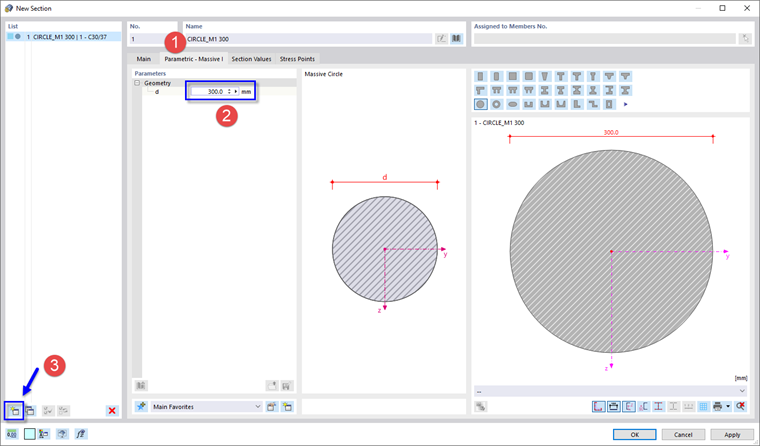

Compruebe si se ha establecido el material C30/37. A continuación, seleccione la pestaña Paramétrica - Maciza I (1). Introduzca 300 mm para definir el diámetro (2).
Para continuar definiendo secciones, haga clic en el botón
en la esquina inferior izquierda del cuadro de diálogo (3).
Sección HEA

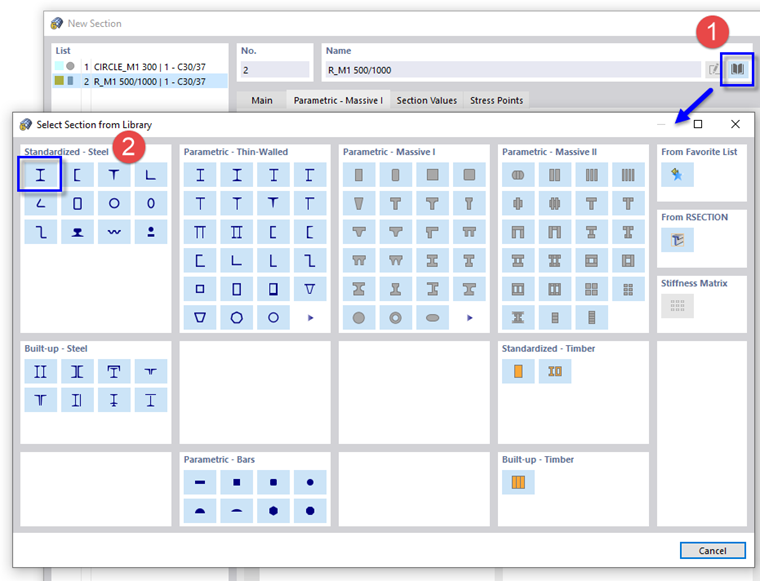

Se crea la sección núm. 2. Para asignar la sección HEA 200, haga clic en el
en el área 'Nombre' (1). Se abre la biblioteca de secciones.
Haga clic en el botón
en el área 'Normalizada - Acero' (2). En el siguiente cuadro de diálogo, utilice las opciones de filtro para seleccionar la sección.

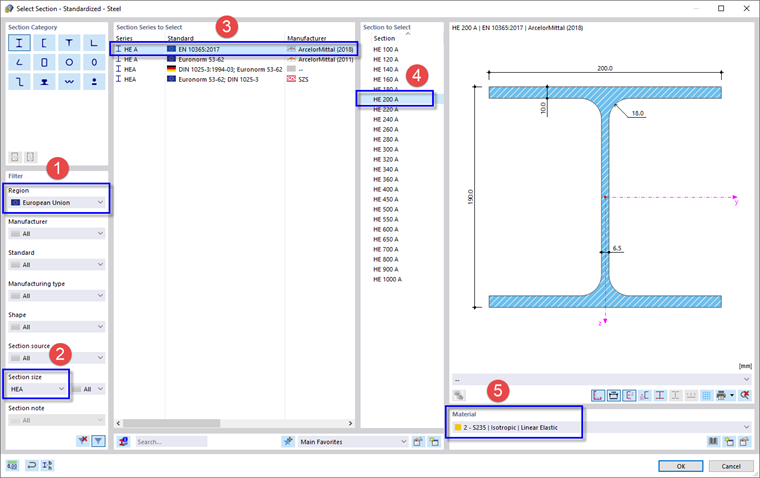

En el área 'Filtro', seleccione la región Unión Europea (1) y el tamaño HEA (2) de las listas.
Asegúrese de que se establece EN 10365 (3). Luego, seleccione la sección HE 200 A en la columna de la derecha (4).
Si el material de acero S235 no se ha configurado automáticamente, selecciónelo de la lista (5). Haga clic en Aceptar para volver al cuadro de diálogo 'Nueva sección'.
Sección IPE
Puede definir la sección IPE 200 de la misma manera. Sin embargo, para aplicar un método diferente, haga clic en Aceptar y cierre el cuadro de diálogo 'Nueva sección'.
Puede encontrar todos los objetos en la tabla debajo del espacio de trabajo. La tabla 'Materiales' contiene los dos materiales y sus propiedades, por ejemplo, mientras que la tabla 'Secciones' muestra las dos secciones.

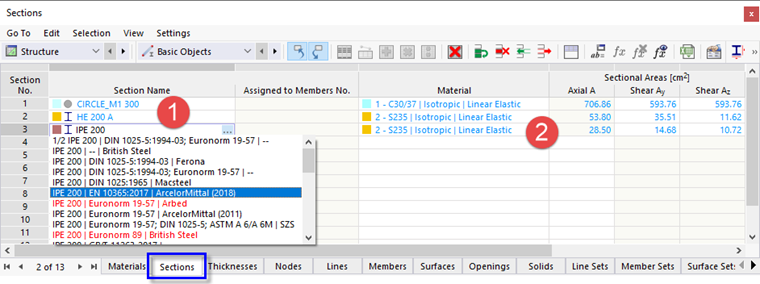

Para definir la sección IPE 200, seleccione la celda 'Nombre de la sección' de la línea 3. Introduzca IPE 200 (observe el espacio en blanco) para activar una lista de las secciones correspondientes mientras escribe. Seleccione la sección de tipo EN 10365 (1).
Asegúrese de que se establezca S235 en la columna 'Material' (2) para que se asigne el material adecuado. De lo contrario, haga clic en esa celda y seleccione el material de la lista que puede abrir mediante el botón
complemento, por ejemplo. Luego haga clic en la ventana de trabajo para aplicar el cambio.
Las secciones esenciales del modelo se han definido ahora. También sería posible crear la viga de cuelgue de la losa, pero esto se muestra en un paso posterior.
