Viga de pórtico
Para definir la viga del pórtico gráficamente, haga clic en el botón
en la barra de herramientas.

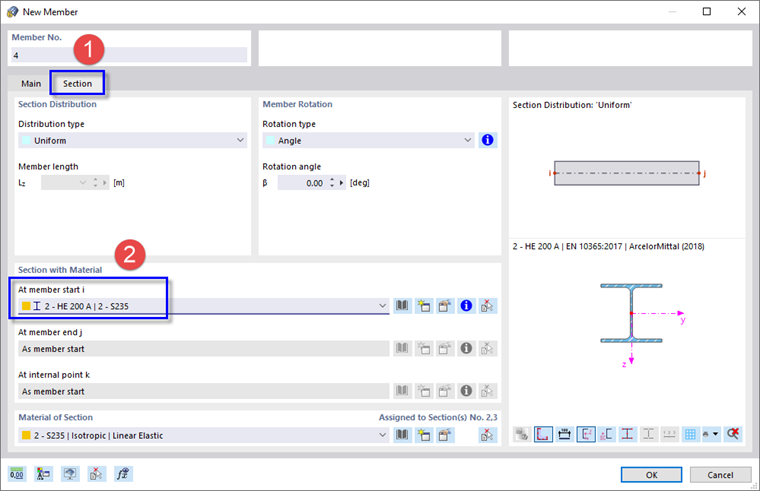

Se abre el cuadro de diálogo 'Nueva barra'.
Haga clic en la pestaña Sección (1) y seleccione la sección HE 200 A de la lista (2) como antes. Luego haga clic en Aceptar.

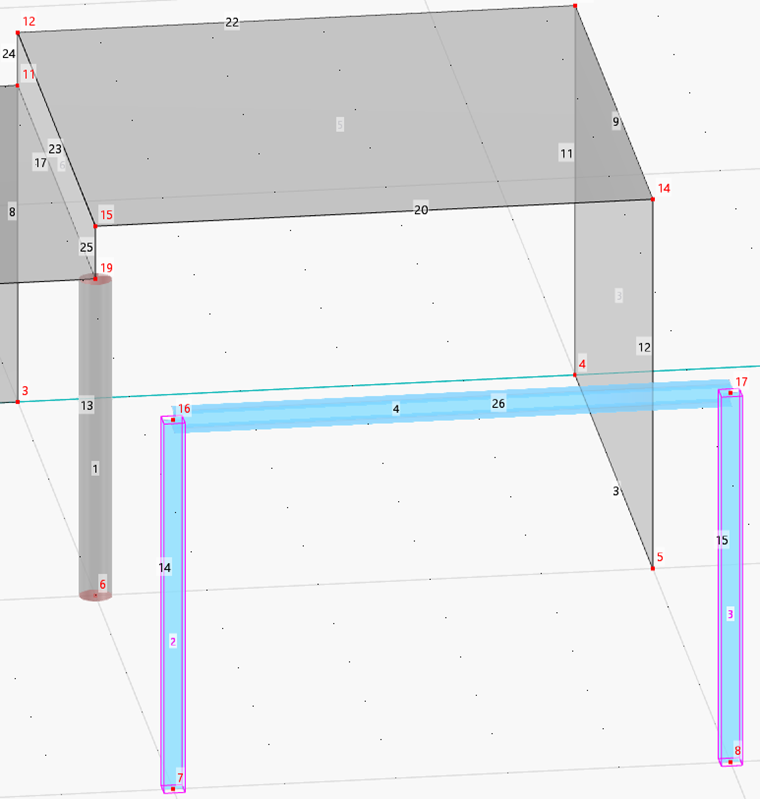

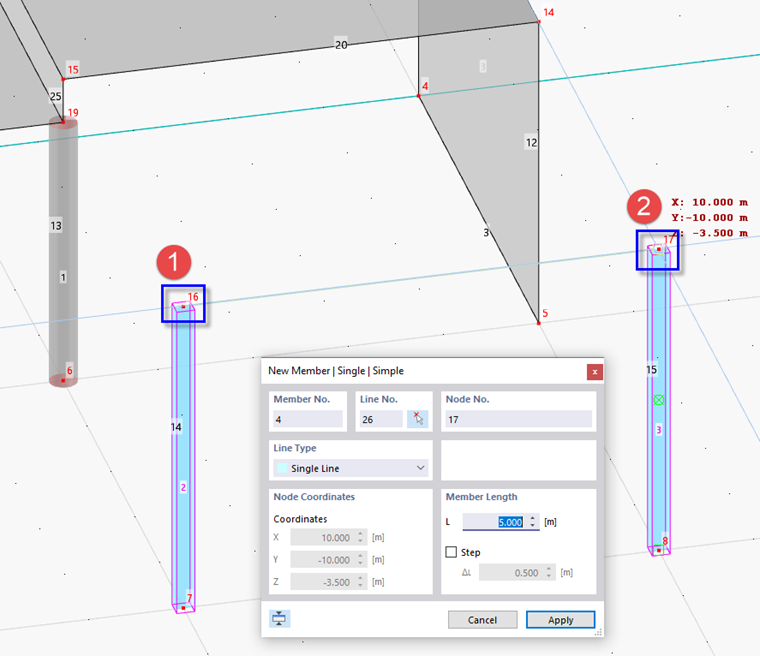

Haga clic en los dos nudos superiores de los pilares de acero (núm. 16 y 17) uno tras otro. Para salir de la función, haga clic en Cancelar (o haga clic con el botón secundario).

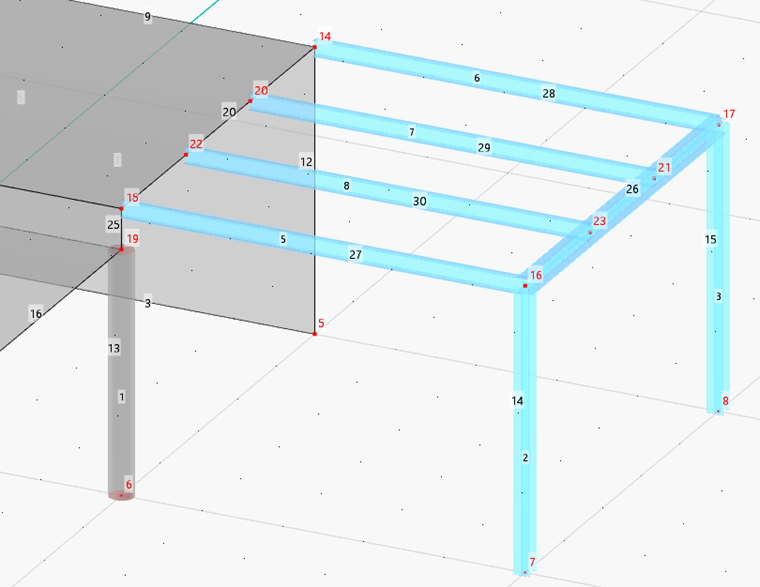

Vigas de rejilla
El pórtico está conectado a las superficies de hormigón por cuatro vigas de plataforma. Haga clic en el botón
botón una vez más. En el cuadro de diálogo 'Nueva barra', seleccione la pestaña Sección como antes.

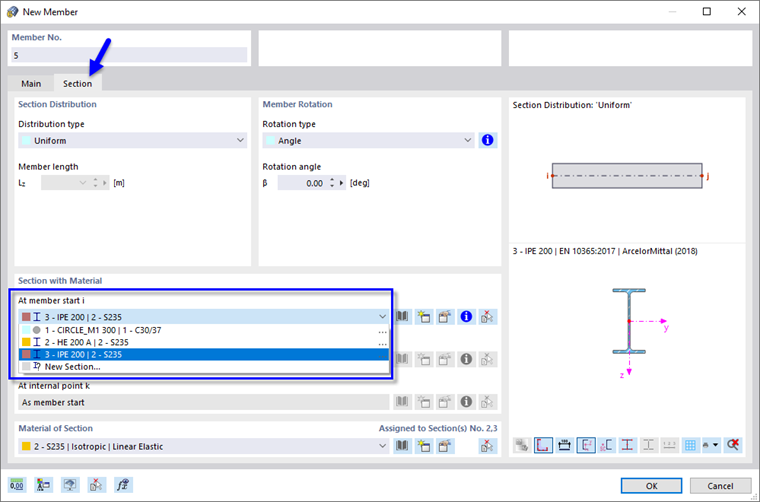

Seleccione la sección IPE 200 de la lista y luego haga clic en Aceptar.

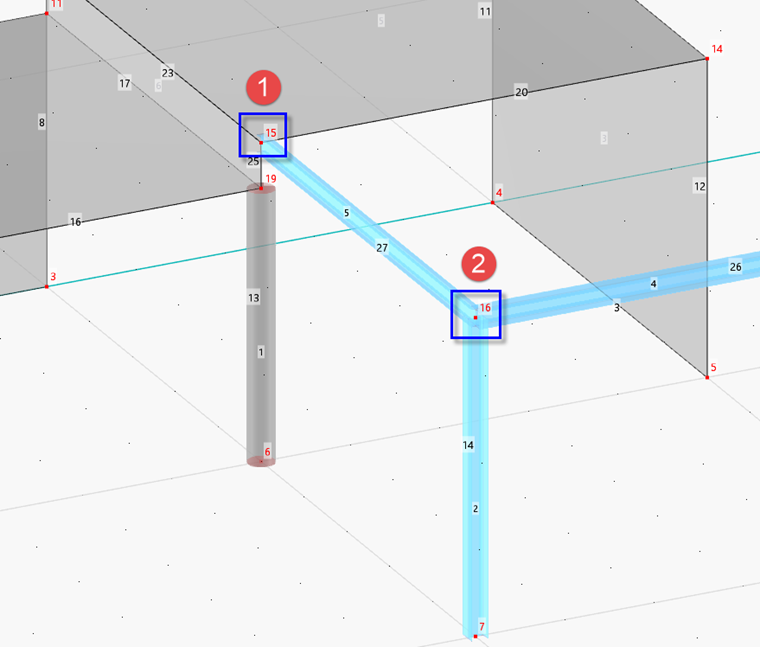

Ahora haga clic en los nudos núm. 15 y 16 uno tras otro.
Haga clic en Cancelar de nuevo.
Copiar barra gráficamente

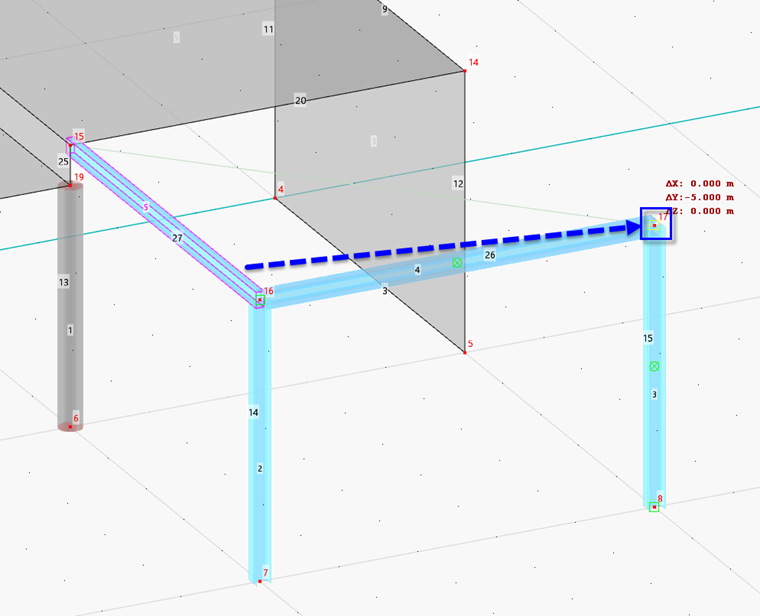

Presione la tecla Ctrl y manténgala presionada. Agarre la barra nueva (núm. 5 ) en cualquier parte de su mitad que esté conectada al pilar de acero y arrástrela al nudo núm. 17: el extremo opuesto de la plataforma. Cuando las coordenadas de este nudo aparezcan al lado del puntero, suelte el botón del ratón.
Copiar la barra usando la función del menú

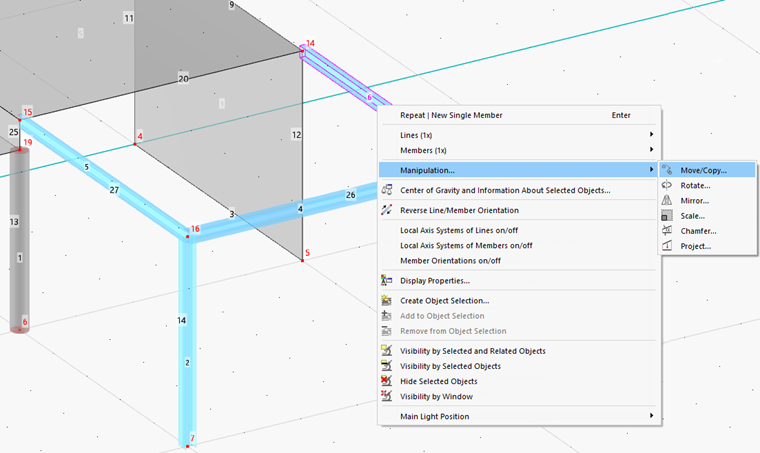

Haga clic con el botón secundario en la nueva barra (núm. 6) para abrir su menú contextual.
Seleccione la opción Manipulación → Mover/copiar.

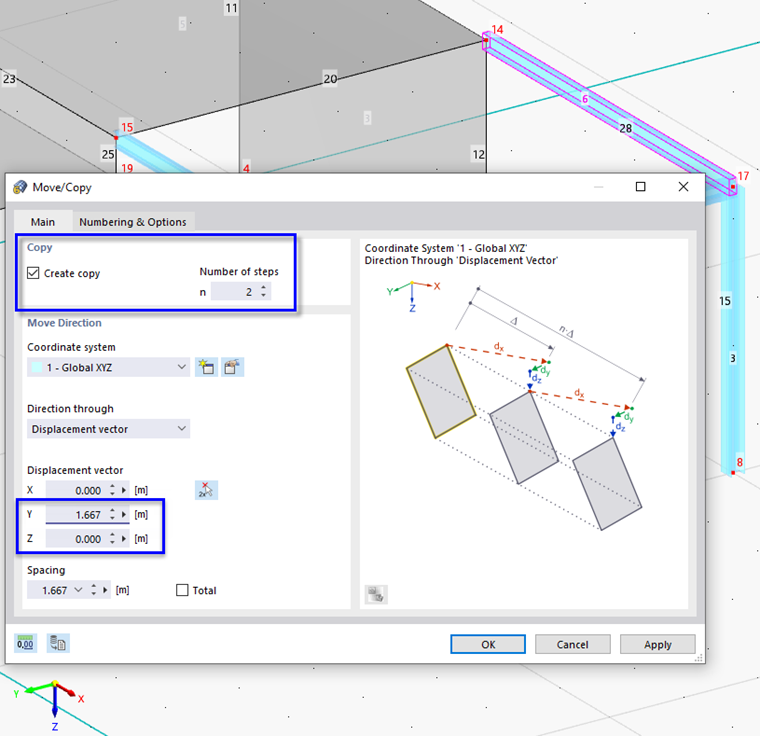

En el cuadro de diálogo ' Mover/Copiar ', seleccione la opción Crear una copia e introduzca 2 copias. Luego introduzca el 'Vector desplazamiento' que es 5 m/3 = 1,667 m en la dirección Y y 0,000 m en la dirección Z.
Cambie a la pestaña Numeración y opciones.
Desactive las casillas Enlaces de pasos y Conectar líneas, barras y superficies en caso de solapamiento para que las líneas de la losa y la viga del pórtico no se separen. Esto será relevante para el cálculo posterior de las barras. Finalmente, haga clic en Aceptar.
