CC1: Peso propio

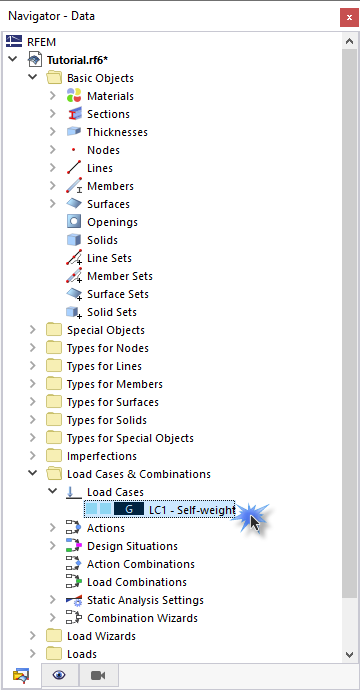

El primer caso de carga, CC1, está preestablecido. Para comprobar sus parámetros, vaya a la carpeta Casos de carga y combinaciones en el navegador y abra la subentrada Casos de carga.

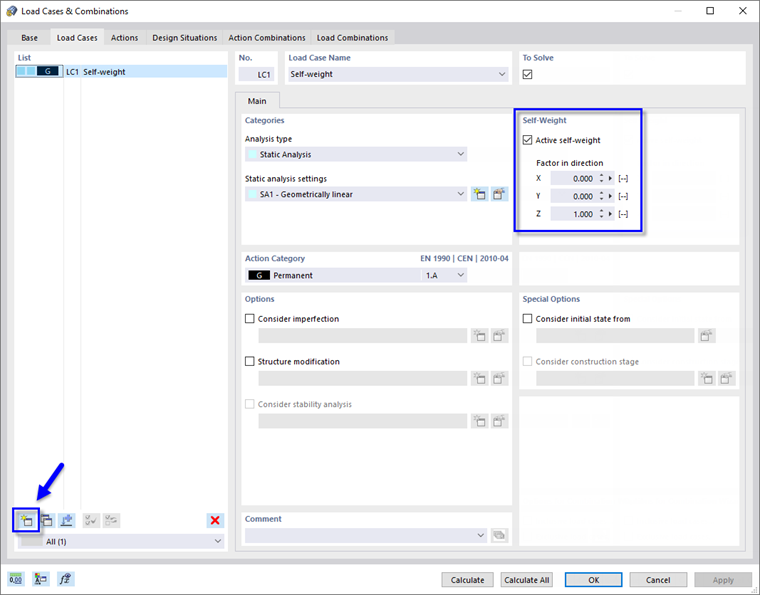

Haga doble clic en CC1 - Peso propio.
Este caso de carga incluye el peso propio de todas las superficies y barras: en el área 'Peso propio', se establece el factor gravitacional que actúa en la dirección Z.
Para definir el siguiente caso de carga, haga clic en el botón
en la esquina inferior izquierda del cuadro de diálogo.

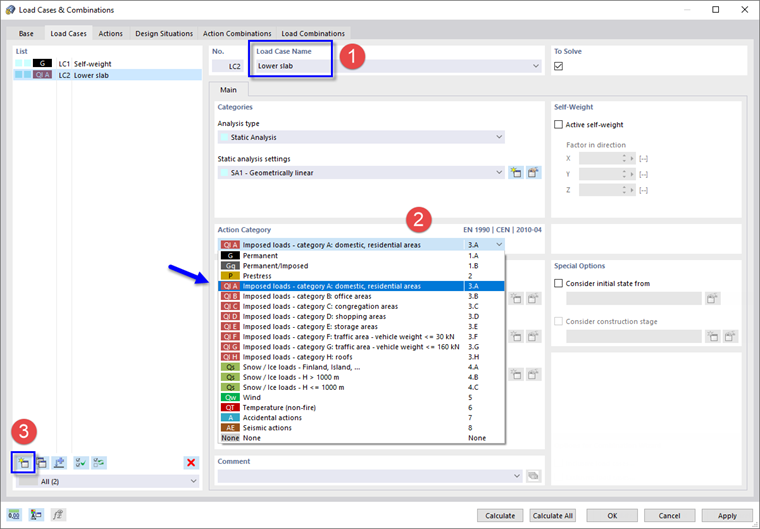

CC2: Losa inferior
Se crea el segundo caso de carga. En el área 'Nombre del caso de carga', introduzca Losa inferior ya que este caso de carga representa la sobrecarga de uso de la losa inferior (1).
En el área 'Categoría de acción', abra la lista de categorías que están disponibles según EN 1990. Seleccione la opción Q|A Sobrecargas de uso - categoría A (consulte el capítulo Sistema y cargas) (2).
Haga clic en el botón
en la esquina inferior izquierda nuevamente para crear el siguiente caso de carga (3).

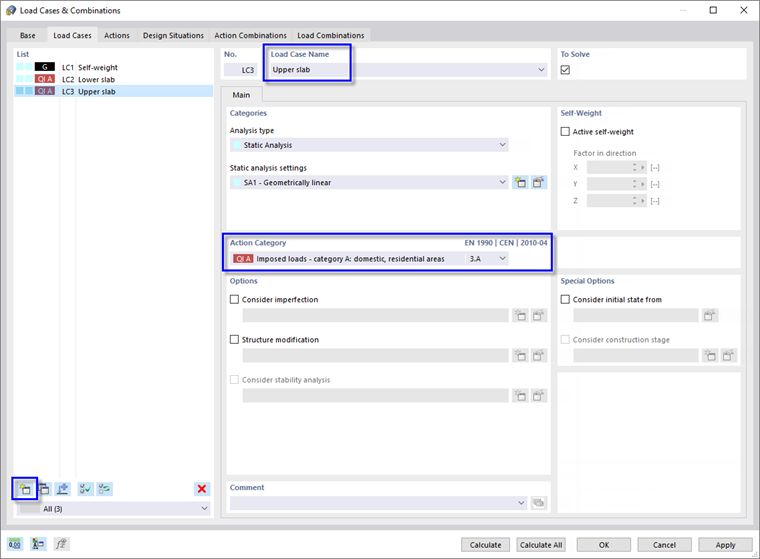

CC3: Losa superior
El tercer caso de carga representa la sobrecarga de uso de la losa superior. Escriba Losa superior como nombre del caso de carga.
La categoría de acción 'Q|A Sobrecargas de uso - categoría A' se establece automáticamente.
Haga clic en el botón
una vez más para crear el último caso de carga.

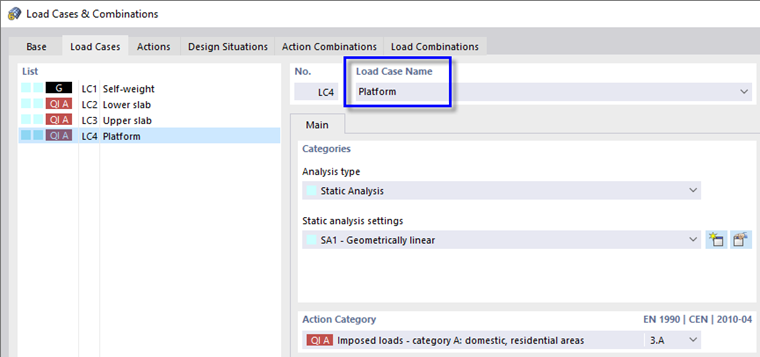

CC4: Plataforma
El cuarto caso de carga representa la sobrecarga de uso de la plataforma. Por lo tanto, escriba Plataforma.
La categoría de acción 'Q|A Sobrecargas de uso - categoría A', se establece una vez más automáticamente.
Todos los casos de carga se han definido ahora. Haga clic en Aceptar para cerrar el cuadro de diálogo.
