CC1 : Poids propre

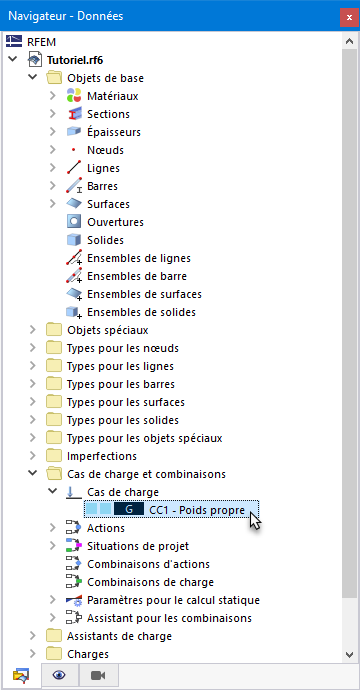

Le premier cas de charge, CC1, est prédéfini. Vous avez la possibilité de vérifier les paramètres dans le navigateur via le dossier Cas de charge et combinaisons ouvrez ensuite la sous-entrée Cas de charge.

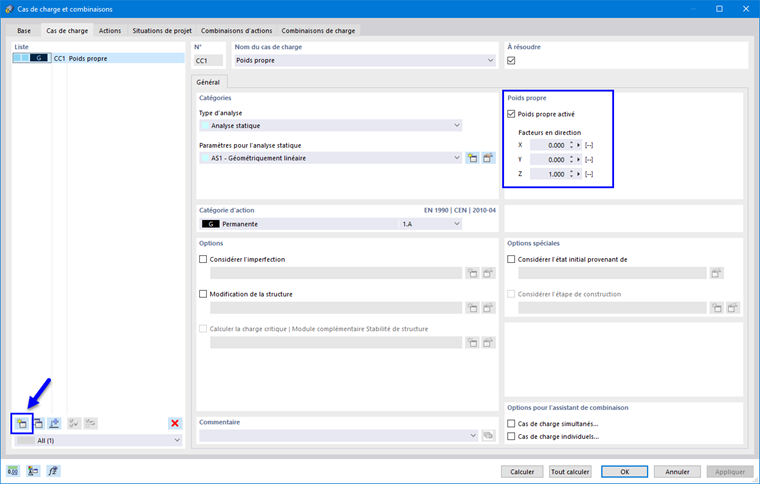

Double-cliquez sur CC1 - Poids propre.
Ce cas de charge inclut le poids propre de toutes les surfaces et barres : Dans la zone ' Poids propre ', il est possible de définir le facteur gravitationnel qui agit dans la direction Z.
Le cas de charge suivant est défini à l'aide du bouton
dans le coin inférieur gauche de la boîte de dialogue.

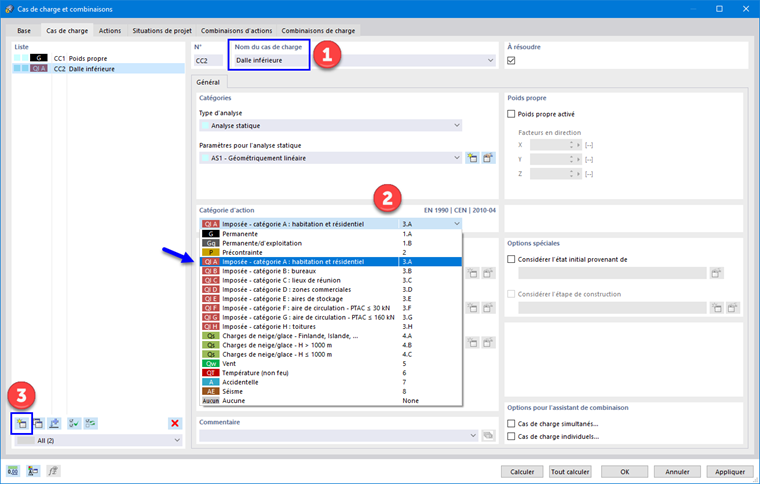

CC2 : Dalle inférieure
Le deuxième cas de charge est créé. Dans la zone ' Nom du cas de charge ', entrez Dalle inférieure car ce cas de charge représente la charge imposée de la dalle inférieure (1).
Dans la zone « Catégorie d'action », ouvrez la liste des catégories disponibles selon l'EN 1990. Sélectionnez l'option Q|A Charges imposées - catégorie A (voir le Chapitre Système et charges) (2).
Effectuez un clic supplémentaire sur le bouton
dans le coin inférieur gauche pour créer le cas de charge suivant (3).
CC3 : Dalle supérieure
Le troisième cas de charge représente la charge imposée de la dalle supérieure. Entrez Dalle supérieure en tant que nom du cas de charge.
La catégorie d'action « Q|A Charges imposées - catégorie A » a été définie automatiquement.
Cliquez à nouveau sur le bouton
pour créer le dernier cas de charge.

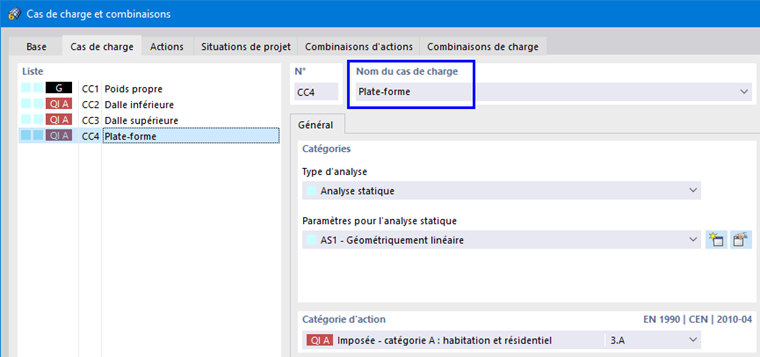

CC4 : Plate-forme
Le quatrième cas de charge représente la charge imposée de la plate-forme. Entrez donc Plate-forme.
La catégorie d'action « Q|A Charges imposées - catégorie A » a été à nouveau définie automatiquement.
Tous les cas de charge ont été définis. Cliquez ensuite sur OK pour fermer la boîte de dialogue.
