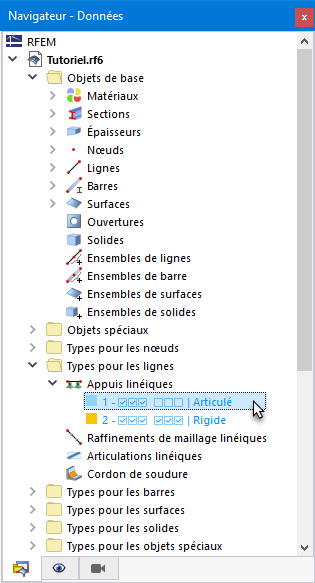

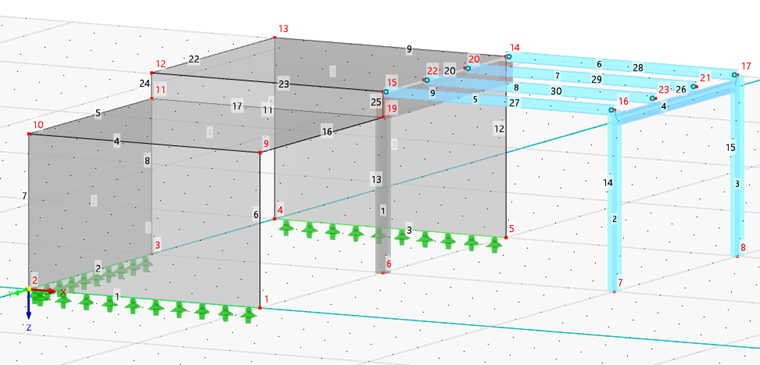

On observe des appuis sur les lignes inférieures de tous les murs. Pour attribuer des appuis, ouvrez le dossier Types pour les lignes dans le navigateur puis double-cliquez sur l'entrée 1 - Articulé.
Dans le cas d'un appui articulé, les degrés de liberté de translation sont limités dans les directions X, Y et Z, la ligne est donc supportée dans ces directions. Il n'y a pas d'appui en rotation autour d'un axe quelconque.
Pour assigner graphiquement ce type d'appui aux lignes inférieures, cliquez sur le bouton
.

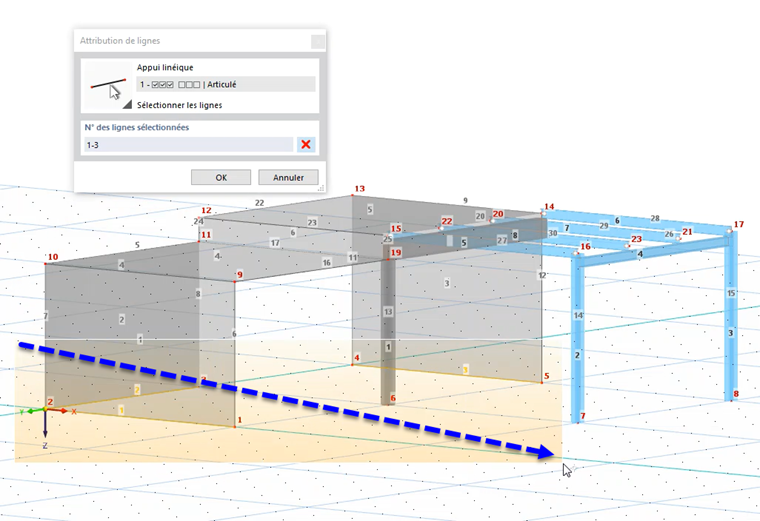

Tracez une fenêtre de gauche à droite qui contient les lignes inférieures n° 1 à 3. Assurez-vous qu'aucune autre ligne n'est complètement contenue dans cette fenêtre (faites pivoter la vue d'ensemble si nécessaire). Une fois les lignes sélectionnées, cliquez sur OK.
Vérifiez si les numéros de ligne appropriées sont affichés dans la zone « Assigné aux lignes n° ». Cliquez sur OK pour assigner les appuis.
