Appuis nodaux

Les poteaux sont supportés à leurs pieds dans toutes les directions, chacun d'entre eux présentant une rotation autour de l'axe longitudinal. Cette fois, les tableaux sont utilisés pour assigner les appuis d'une autre manière.

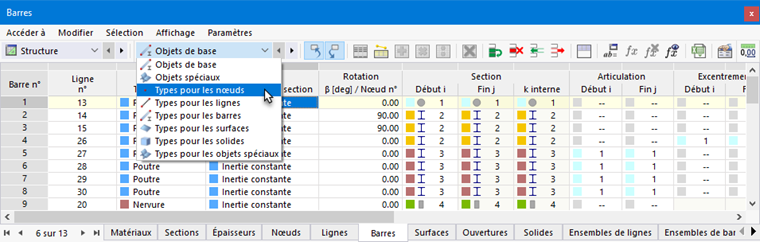

Dans le tableau, ouvrez la liste des catégories disponibles pour les objets « Structure ». Sélectionnez Types pour les nœuds afin de modifier le contenu du tableau.

Le type d'appui « Articulé » est prédéfini en tant que n°1. Les cases à cocher actives se réfèrent aux degrés de liberté en translation ou en rotation qui sont limités par l'appui.

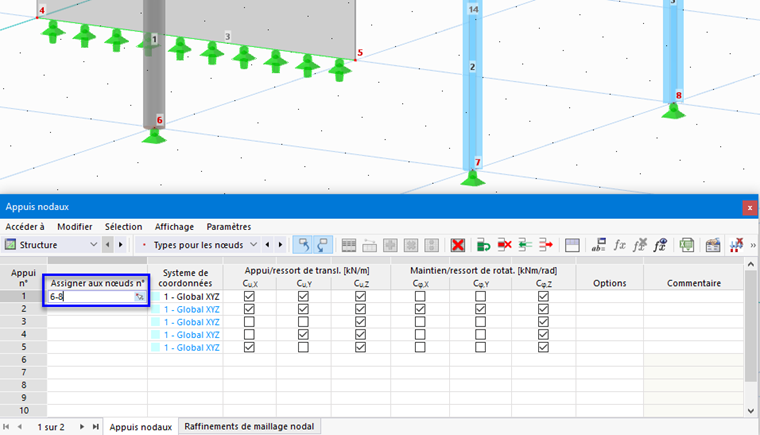

Dans la première colonne, entrez les numéros des nœuds aux pieds des poteaux : 6-8.
