Le navigateur du rapport d'impression est similaire à celui de RFEM. Il liste les chapitres du document. Si vous cliquez sur une entrée, la page de ce chapitre s'affiche.
Vous avez la possibilité d'ajuster les chapitres prédéfinis et leur contenu : Cliquez sur le bouton
dans la barre d'outils (deuxième à partir de la droite) pour ouvrir à nouveau le « Gestionnaire des rapports d'impression ».
Dans la section « Objets du rapport », faites défiler jusqu'à la catégorie « Résultats de l'analyse statique ». Cochez par exemple la case Surfaces - Contraintes de base pour inclure les contraintes de surface des faces supérieure et inférieure (1). Sélectionnez ensuite cet élément de rapport afin que la zone « Options » s'affiche à droite.
Dans la zone « Options », désactivez l'option Filtres de résultats de l'ensemble de tableaux actuel. Vous avez ainsi la possibilité de définir des paramètres spécifiques relatifs aux données à imprimer (2). Activez l'option Chargement ci-dessous pour inclure uniquement les résultats de cas de charge ou de combinaisons de charges spécifiques. Sélectionnez ensuite l'onglet Cas/combinaisons de charge (3).

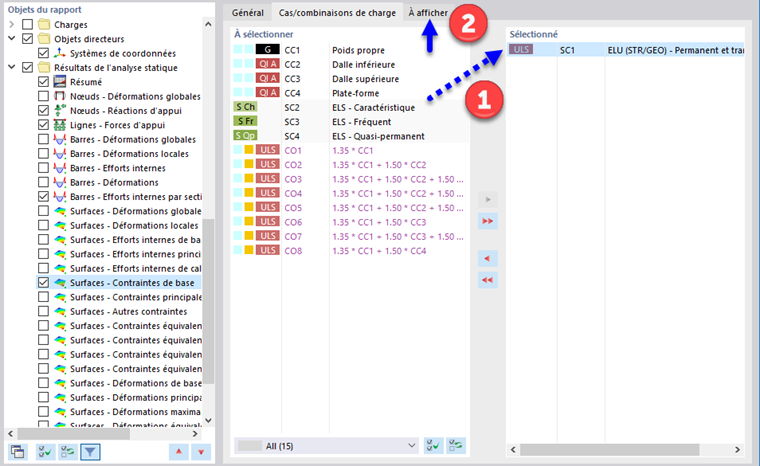

Dans la colonne « À sélectionner », double-cliquez sur la situation de projet ELU SC1 pour la transférer dans la colonne « Sélectionné » (1). (Vous avez également la possibilité de sélectionner et cliquer sur le bouton
.) Cliquez ensuite sur l'onglet À afficher (2).

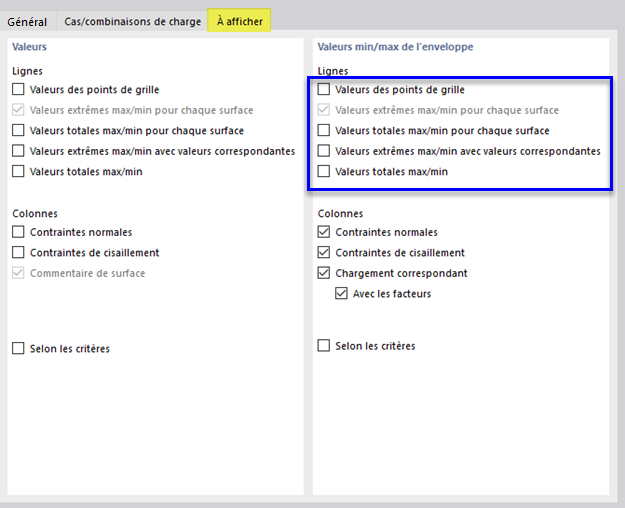

Décochez toutes les cases à l'exception des Valeurs extrêmes max/min pour chaque surface. Puis cliquez à nouveau sur Enregistrer et afficher.

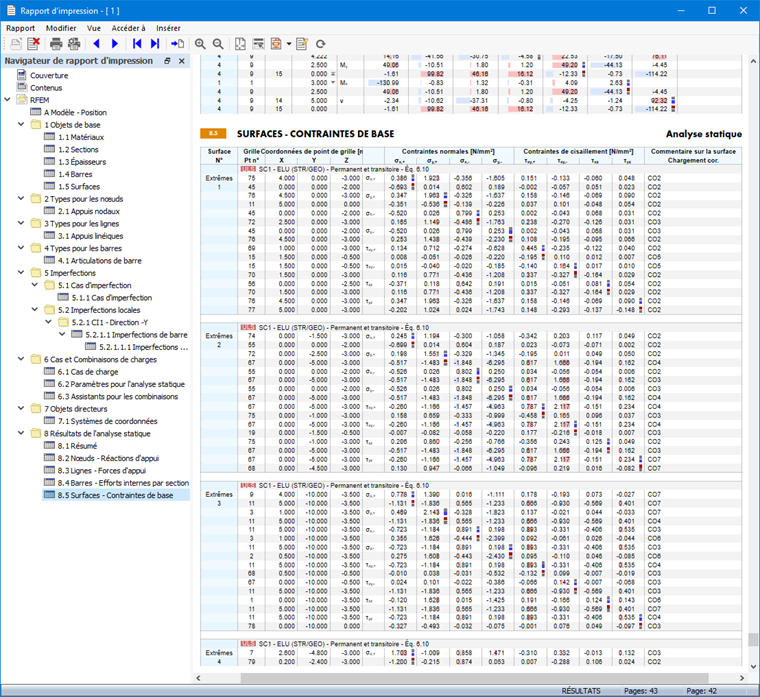

Le rapport d'impression contient désormais les valeurs maximales et minimales de chaque surface. Ces valeurs se réfèrent aux points de grille (voir l'image Contraintes de base sur les surfaces ).
