Comme toutes les surfaces du modèle ont la même épaisseur, un seul type d’épaisseur serait suffisant. Il est cependant nécessaire de définir deux types d’épaisseurs, un pour les dalles et un pour les voiles. Cela va faciliter la modification globale de l’épaisseur des dalles ou des voiles, telle qu’exigé pour le calcul par exemple. De plus, une telle démarche peut s’avérer utile lors de la vérification des résultats.

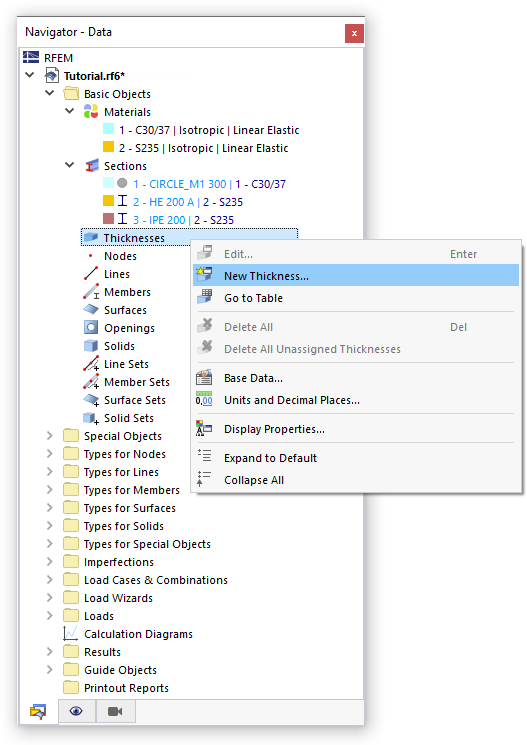

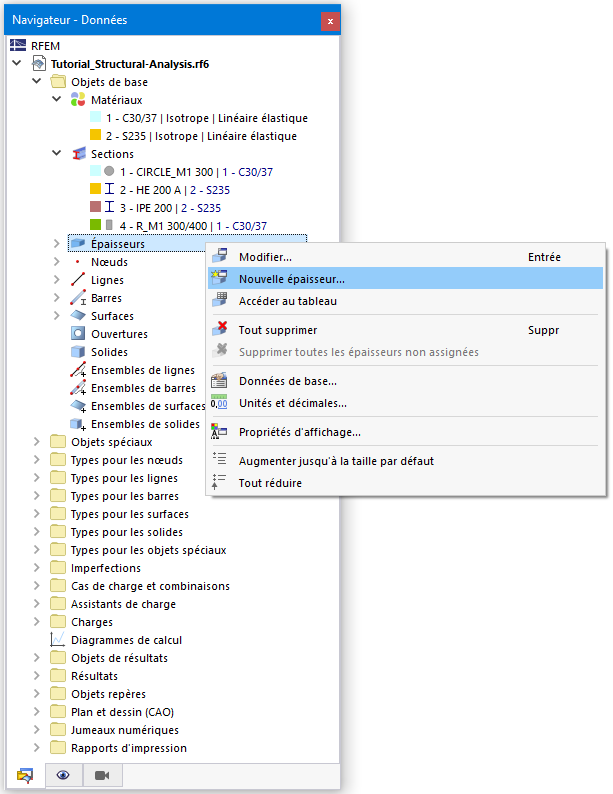

Cliquez-droit sur Épaisseurs du navigateur pour ouvrir son menu contextuel. Sélectionnez l’option Nouvelle épaisseur.

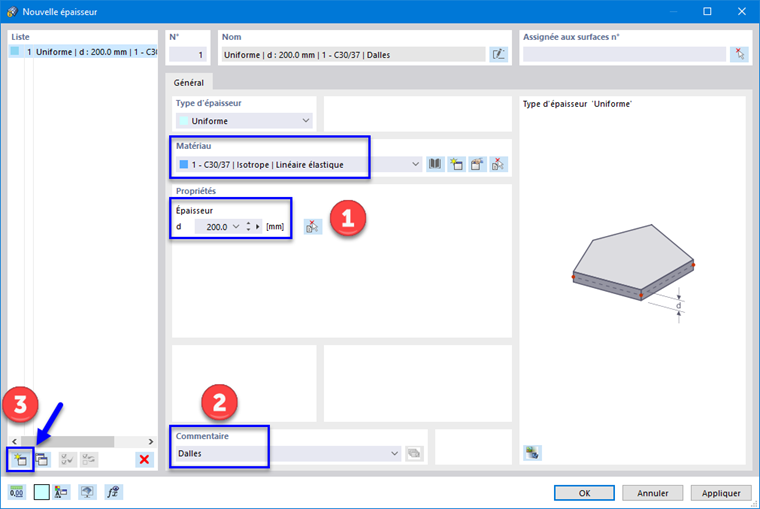

La boîte de dialogue « Nouvelle épaisseur » apparaît.
Vérifiez que C30/37 est bien défini. Entrez ensuite 200 mm pour définir l’épaisseur (1). Dans la zone « Commentaire », vous pouvez entrer Dalles pour décrire le type d’épaisseur (2).
Pour continuer, cliquez sur
dans le coin inférieur gauche de la boîte de dialogue (3).

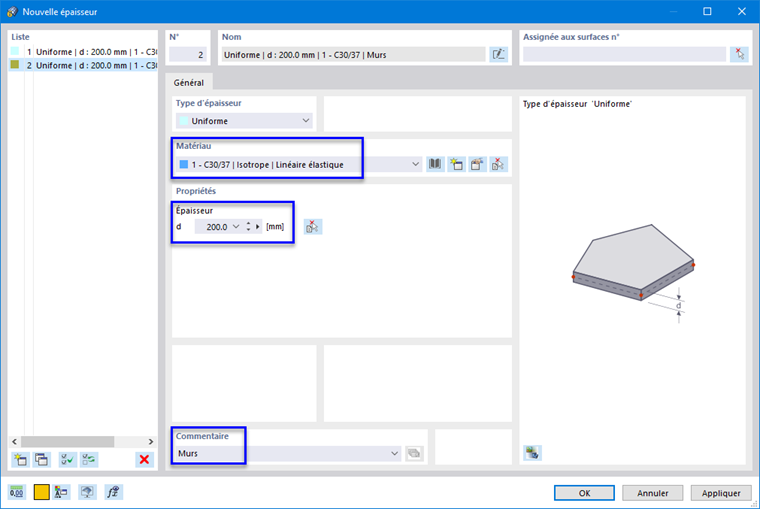

Vérifiez que le matériau est bien défini sur C30/37. Entrez ensuite à nouveau 200 mm. Concernant le second type d’épaisseur, entrez le terme Voiles dans la section « Commentaire ».
Cliquez ensuite sur OK pour enregistrer les données.

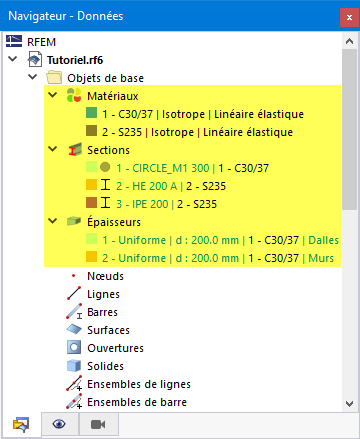

Tous les types d’objets de base sont désormais définis. Dans les prochaines étapes, vous avez la possibilité de créer les objets géométriques du modèle.
