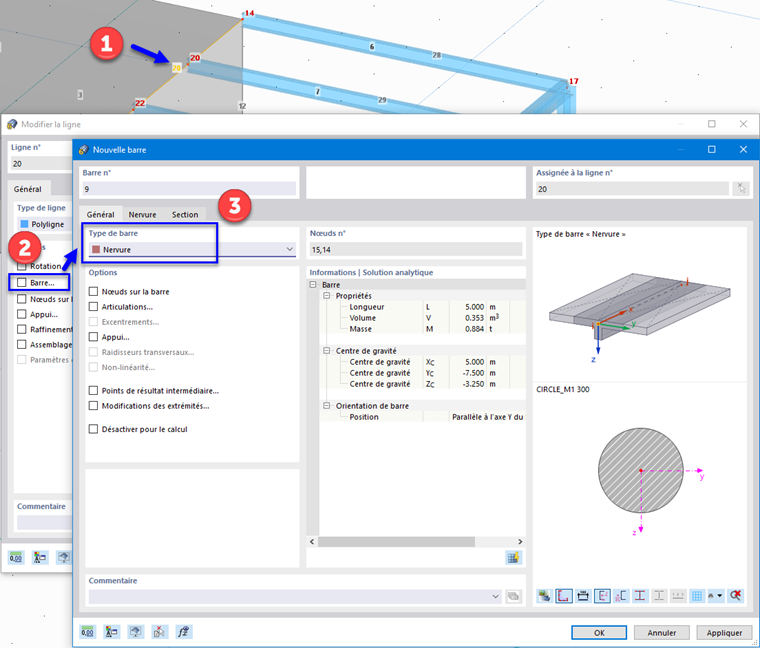

Vous avez la possibilité de définir la retombée de poutre sous la dalle en double-cliquant sur cette ligne (n°20) (1). Sélectionnez ensuite une nouvelle fois l’option Barre (2).
Dans la boîte de dialogue « Nouvelle barre », sélectionnez le type de barre Nervure dans la liste (3).
Sélectionnez le nouvel onglet Nervure.

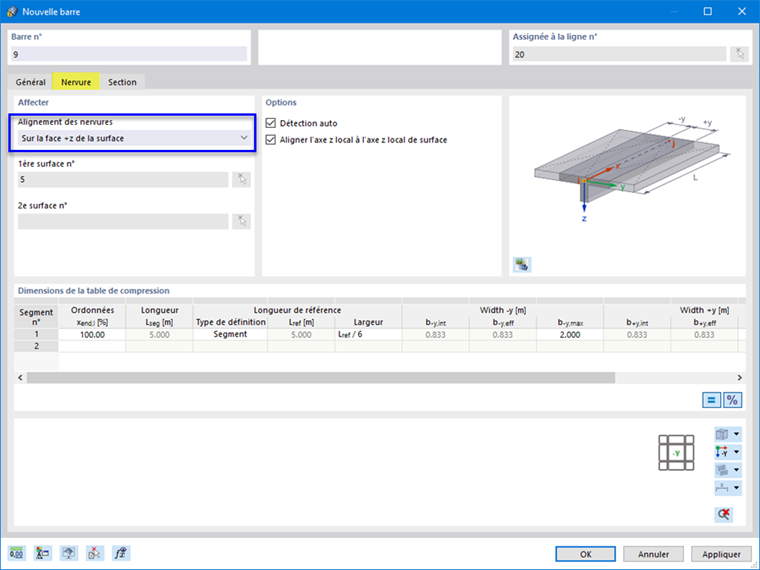

Vérifiez que l’option Sur la face +z de la surface est bien défini dans la zone « Alignement des nervures » de sorte que la nervure soit disposée sous la surface (l’axe z de la surface correspondante est orientée vers le bas). Dans le cas contraire, ouvrez la liste et sélectionnez cette option.
La section en acier a besoin d’une modification. Cliquez sur l’onglet Section pour l’ajuster.
Dans la zone « Section avec matériau », cliquez sur
pour créer une nouvelle section. La boîte de dialogue « Nouvelle section » apparait.

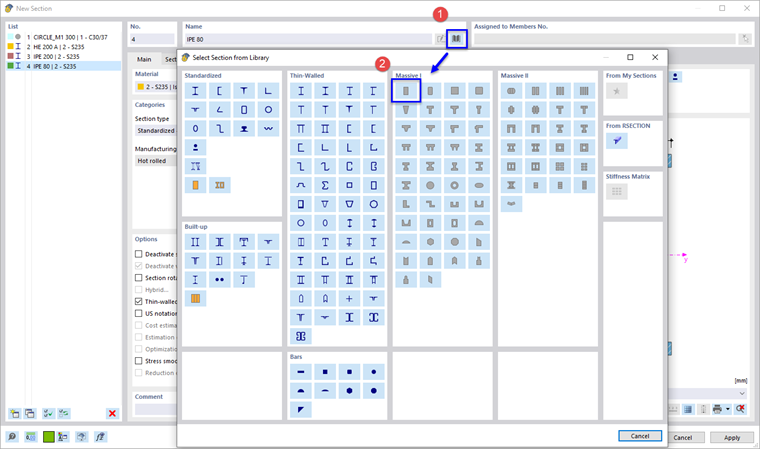

Cliquez sur
pour ouvrir la bibliothèque (1). Sélectionnez le type de rectangle massif en cliquant sur
dans la zone « Massive I » (2). Vous revenez à l’onglet « Paramétrique - Massive I » de la boîte de dialogue précédente.

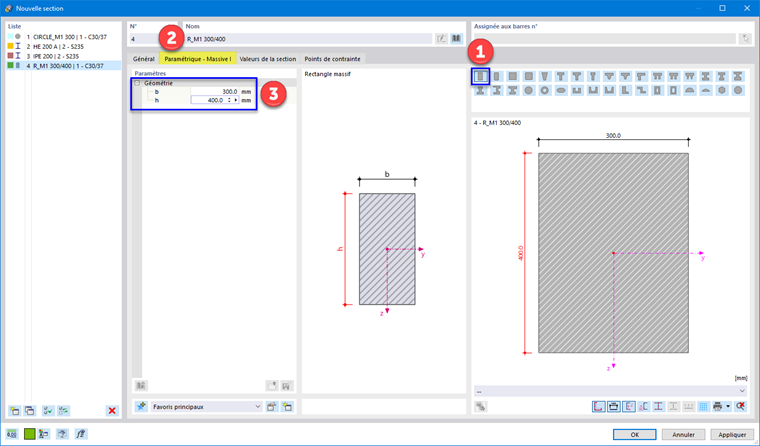

Entrez la largeur b comme 300 mm et la profondeur h comme 400 mm pour définir la géométrie de la nervure. Avec une profondeur de 400 mm et une moitié de l’épaisseur de surface de 100 mm, la hauteur est de 500 mm entre les plaques, c’est-à-dire que la retombée de poutre repose sur un poteau circulaire.

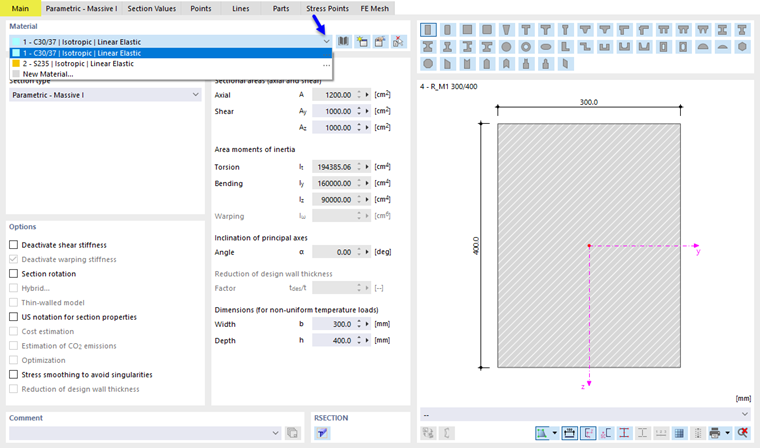

Basculez vers l’onglet Général. Pour assigner le matériau approprié, ouvrez la liste où vous sélectionnez l’élément C30/37.
Cliquez trois fois sur OK pour fermer toutes les boîtes de dialogue.
