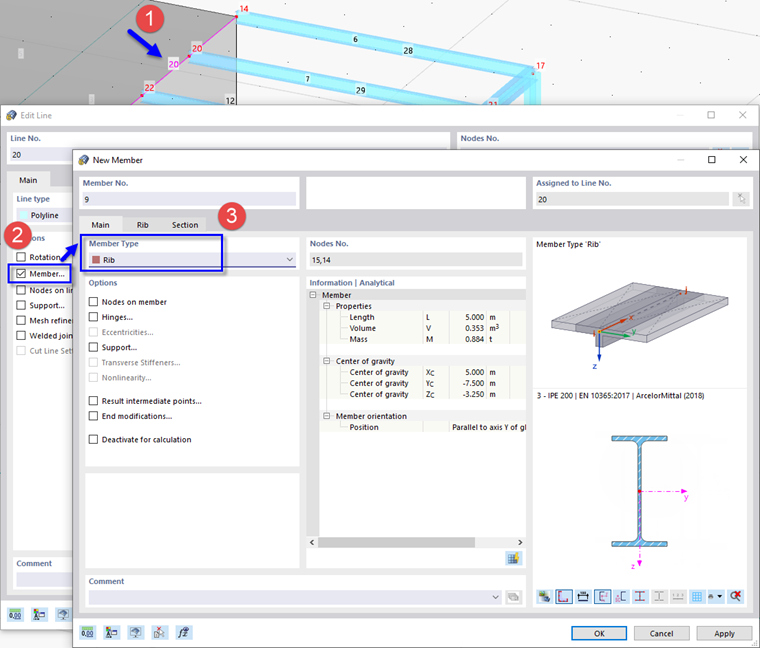

Aby zdefiniować podciąg pod płytą, dwukrotne kliknij odpowiednią linię (nr 20) (1). Następnie ponownie wybierz opcję Pręt (2).
W oknie dialogowym 'Nowy pręt' wybierz z listy (3) typ pręta Żebro.
Przejdź do zakładki Żebro.
Upewnij się, że w sekcji okna 'Wyrównanie żebra' ustawiona jest opcja Na stronie +z powierzchni, tak by żebro znajdowało się poniżej powierzchni (oś z odpowiedniej powierzchni jest skierowana w dół). W przeciwnym razie należy otworzyć listę i wybrać odpowiednią opcję.

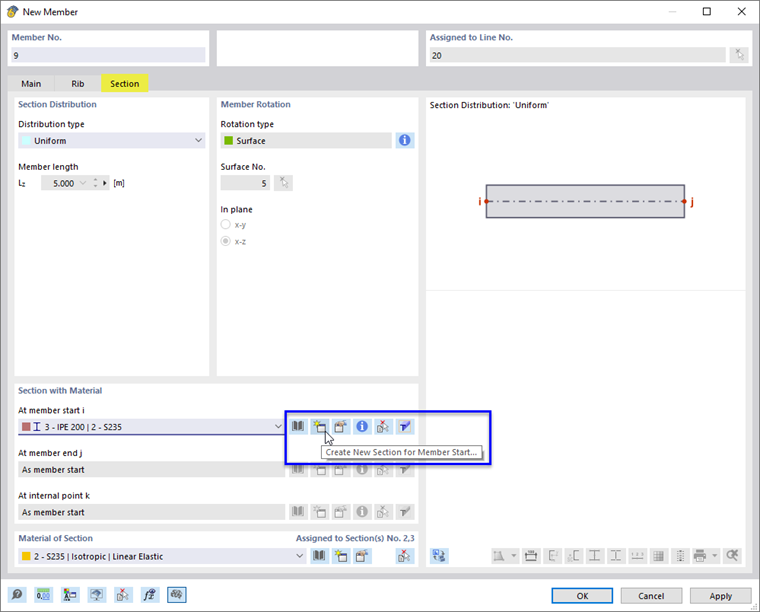

Przekrój stalowy wymaga korekty. W tym celu kliknij zakładkę Przekrój.
W polu 'Przekrój z materiałem' należy kliknąć przycisk
, aby utworzyć nowy przekrój. Otworzy się okno dialogowe 'Nowy przekrój'.
Kliknij
, aby otworzyć bibliotekę (1). Aby wybrać typ masywnego prostokąta, należy kliknąć
w obszarze 'Masywny I' (2). Powracacie do zakładki 'Parametryczne - Masywne I' poprzedniego okna dialogowego.

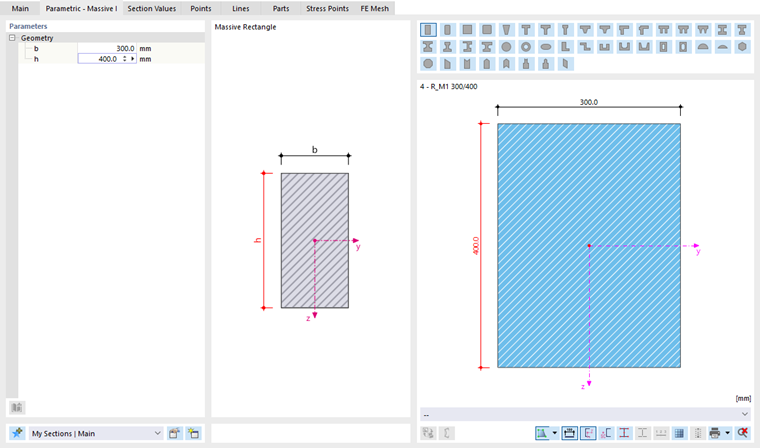

Aby zdefiniować geometrię pręta żebra, należy wprowadzić szerokość b jako 300 mm i głębokość h jako 400 mm. Przy wysokości ściany wynoszącej 400 mm i połowie grubości powierzchni wynoszącej 100 mm, wzniesienie między płytami wynosi 500 mm, co oznacza, że podciąg spoczywa na szczycie okrągłego słupa.

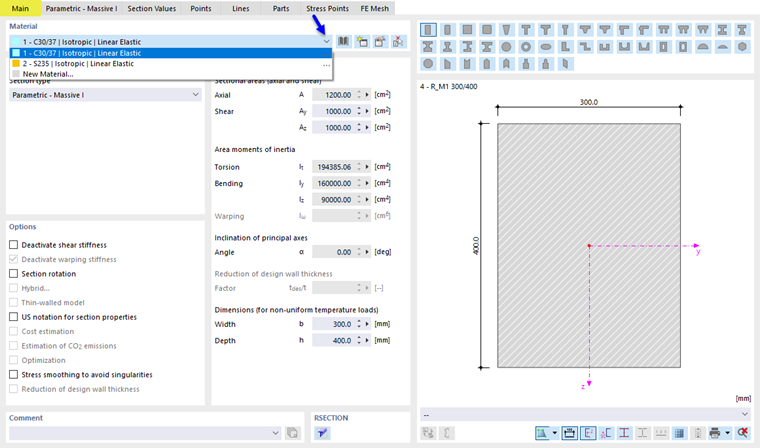

Przejdź do zakładki Główne. Aby przypisać prawidłowy materiał, należy otworzyć listę, na której należy wybrać element C30/37.

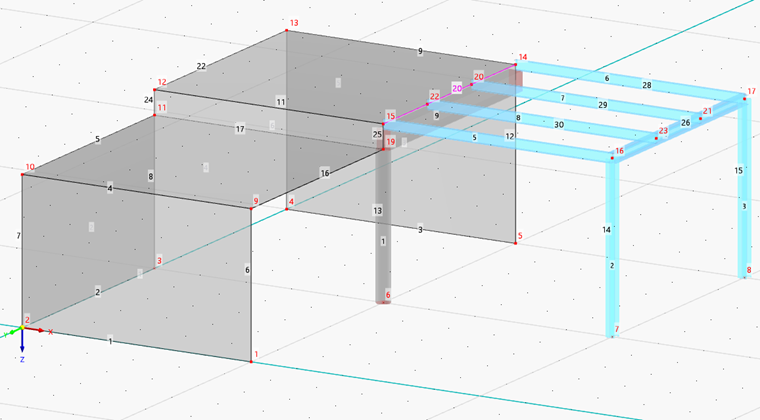

Kliknij trzykrotnie OK, aby zamknąć wszystkie okna dialogowe.
