Przekroje

W celu zdefiniowania przekrojów platformy można ponownie użyć menu 'Wstaw'. Można też kliknąć prawym przyciskiem myszy pozycję Przekroje w nawigatorze, aby otworzyć jej menu kontekstowe. Wybierz opcję Nowy przekrój.

Menu kontekstowe Przekroje

Przekrój okrągły

Pojawi się okno dialogowe 'Nowy przekrój'. Aby zdefiniować słup betonowy, należy kliknąć nad prostokątnym obrazem przekroju. Następnie pokazany jest okrągły przekrój.

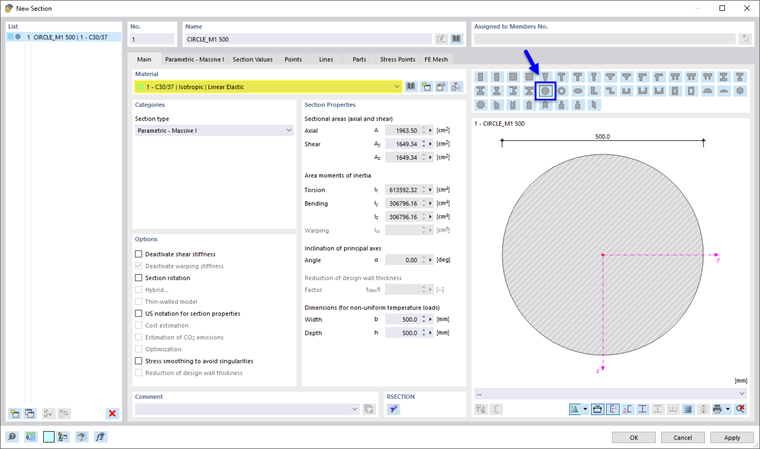

Wybór parametrycznego przekroju kołowego

Sprawdź, czy ustawiony jest materiał C30/37. Następnie należy wybrać zakładkę Parametryczne - Masywne I (1). Wprowadź 300 mm, aby zdefiniować średnicę (2).

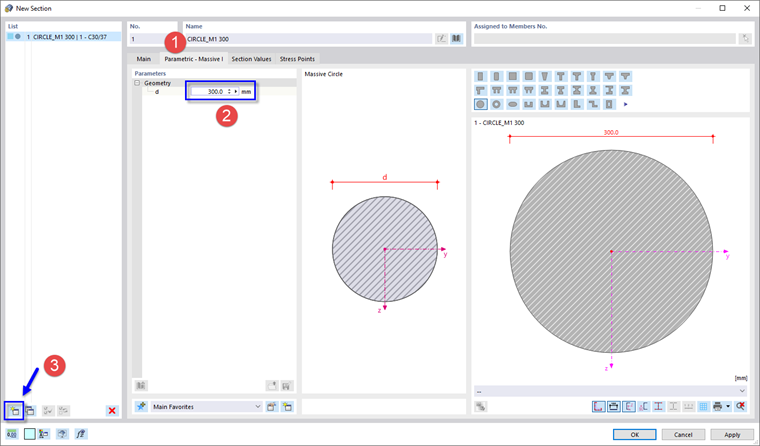

Definiowanie przekroju parametrycznego

Aby kontynuować definiowanie przekrojów, należy kliknąć w lewym dolnym rogu okna dialogowego (3).

Przekrój HEA

Przekrój nr 2. Aby przydzielić profil HEA 200, należy kliknąć przycisk w polu 'Nazwa' (1). Otworzy się biblioteka przekrojów.

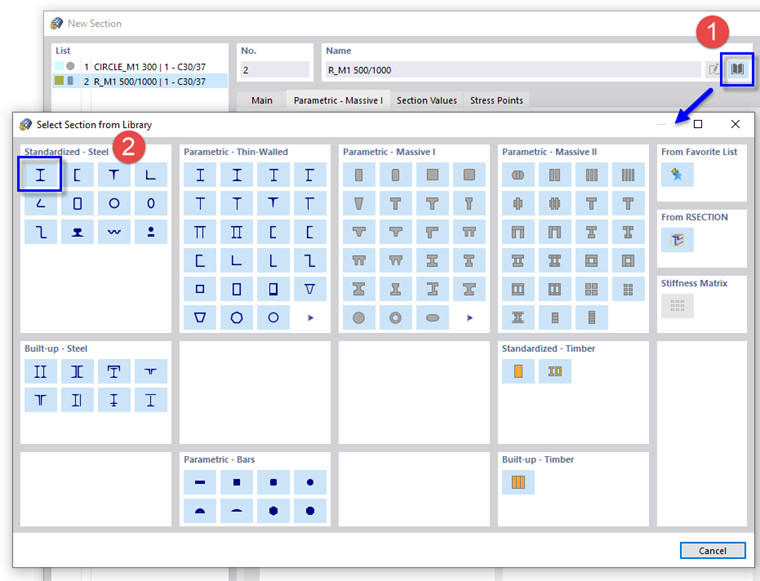

Znormalizowane przekroje stalowe w bibliotece

Kliknij w polu 'Znormalizowane - Stal' (2). W kolejnym oknie dialogowym należy użyć opcji filtru, aby wybrać przekrój.

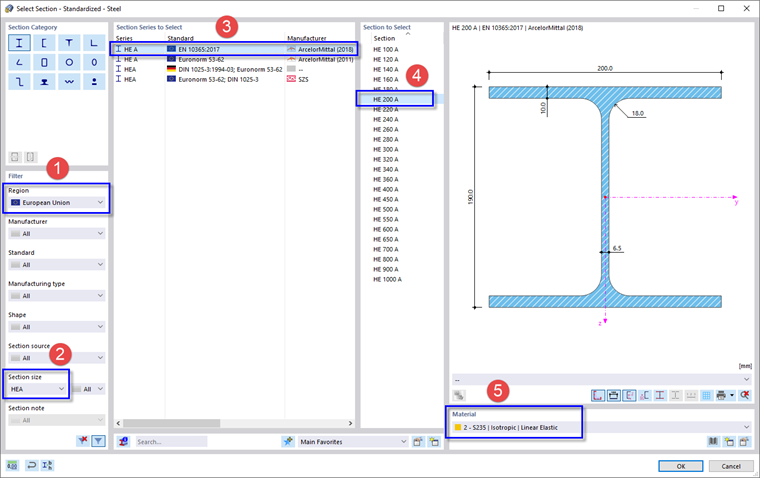

Wybór przekroju HE 200 A w bibliotece

W polu 'Filtr' należy wybrać z list region Unii Europejskiej (1) oraz rozmiar HEA (2).

Należy upewnić się, że ustawiona jest norma EN 10365 (3). Następnie w prawej kolumnie (4) należy wybrać przekrój HE 200 A.

Jeżeli stal S235 nie została ustawiona automatycznie, należy wybrać go z listy (5). Kliknięcie przycisku OK powoduje powrót do okna dialogowego 'Nowy przekrój'.

Przekrój IPE

Przekrój IPE 200 można zdefiniować w ten sam sposób. Aby jednak zastosować inną metodę, należy kliknąć przycisk OK i zamknąć okno dialogowe 'Nowy przekrój'.

Wszystkie obiekty znajdują się w tabeli pod obszarem roboczym. Na przykład tabela 'Materiały' zawiera oba materiały i ich właściwości, podczas gdy w tabeli 'Przekroje' wyświetlane są dwa przekroje.

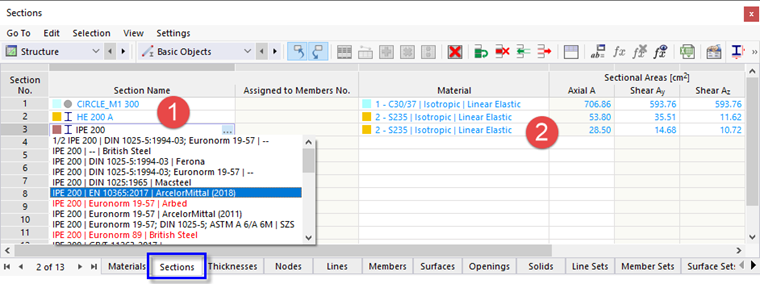

Definiowanie IPE 200 w tabeli "Przekroje"

Aby zdefiniować przekrój IPE 200, w wierszu 3 należy zaznaczyć komórkę 'Nazwa przekroju'. Wprowadzenie IPE 200 (należy zwrócić uwagę na puste miejsce), aby aktywować listę odpowiednich przekrojów podczas pisania. Wybierz przekrój typu EN 10365 (1).

Należy upewnić się, że w kolumnie 'Materiał' (2) ustawiono S235 , aby przydzielić prawidłowy materiał. Jeśli nie, należy kliknąć tę komórkę i wybrać materiał z listy, którą można otworzyć za pomocą przycisku . Następnie należy kliknąć w oknie roboczym, aby zastosować zmianę.

Najważniejsze przekroje modelu zostały zdefiniowane. Możliwe byłoby również utworzenie podciągu płyty, ale zostanie to pokazane na późniejszym etapie.
