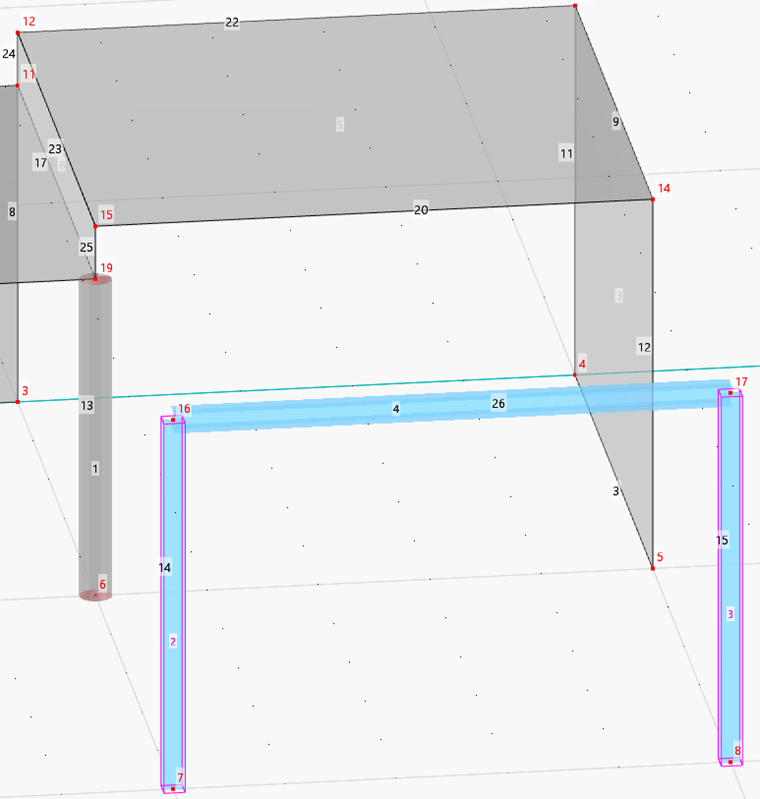

Poutre de portique
Pour définir graphiquement la poutre du portique, cliquez sur
dans la barre d'outils.
La boîte de dialogue ' Nouvelle barre ' s'ouvre alors.

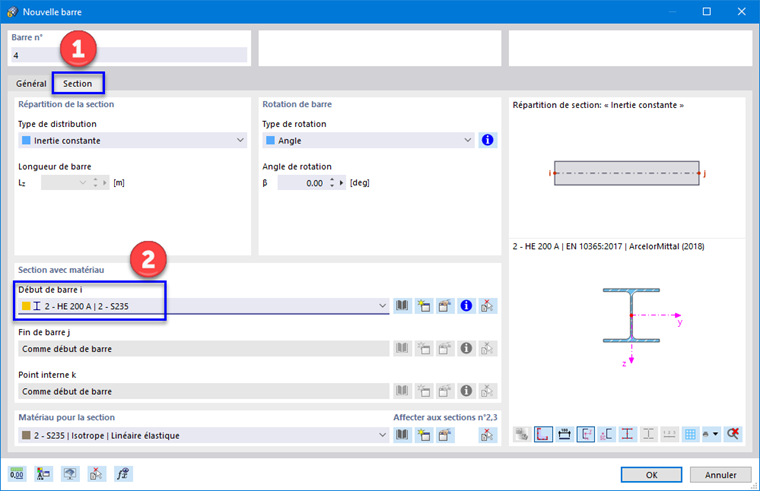

Cliquez sur l'onglet Section (1) et sélectionnez le profilé HE 200 A dans la liste (2) comme précédemment. Cliquez ensuite sur OK.

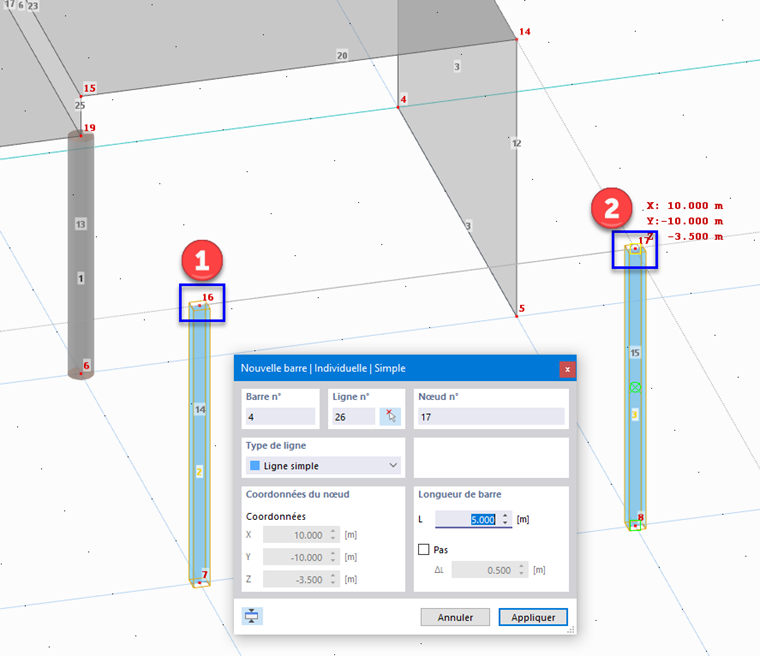

Cliquez sur les deux nœuds supérieurs des poteaux en acier l'un après l'autre (n ° 16 et 17 ). Pour quitter la fonction, cliquez sur Annuler ( ou faites un clic droit ).
Poutres de grille
La charpente est reliée aux surfaces en béton par quatre poutres de plate-forme. Cliquer sur
à nouveau. Dans la boîte de dialogue ' Nouvelle barre ', sélectionnez l'onglet Section comme précédemment.

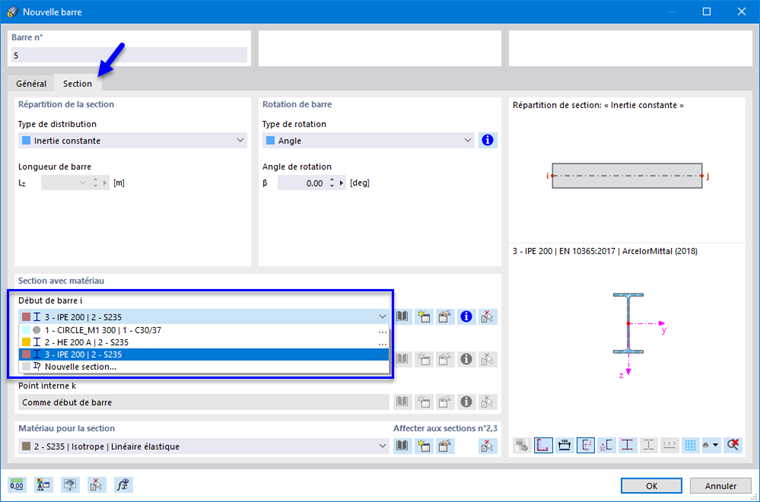

Sélectionnez le profilé IPE 200 dans la liste, puis cliquez sur OK .

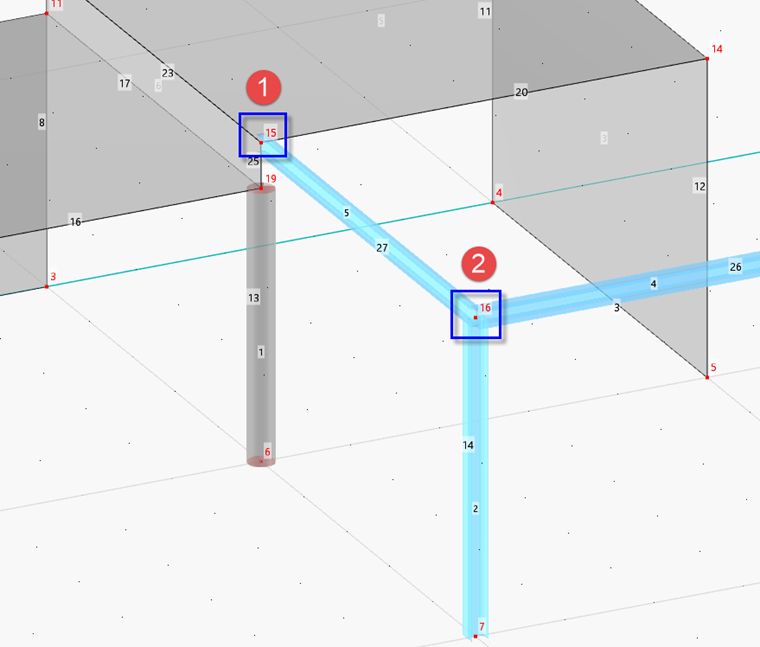

Cliquez ensuite sur les nœuds 15 et 16 .
Cliquez à nouveau sur Annuler .
Copier la barre graphiquement

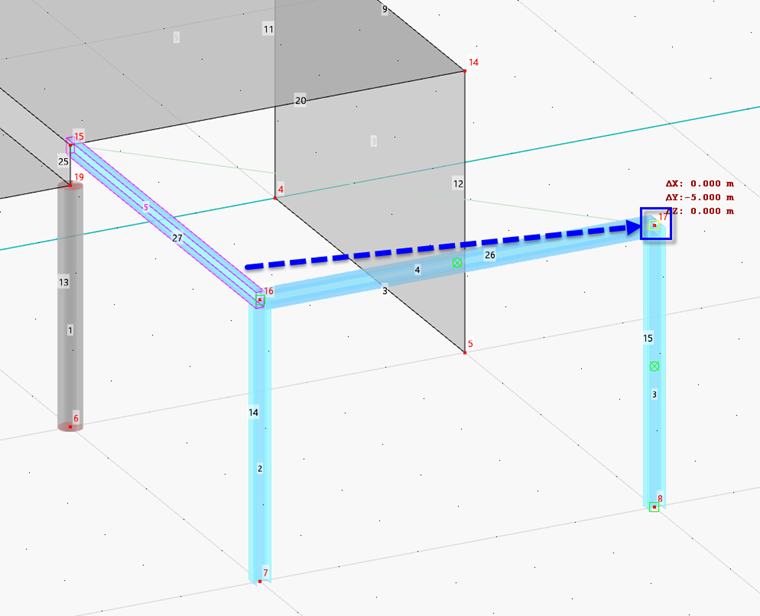

Appuyez sur la touche Ctrl et maintenez-la enfoncée. Saisissez la nouvelle barre (n° 5) n'importe où dans sa moitié connectée au poteau en acier et faites-la glisser vers le nœud n° 17 – l'extrémité opposée de la plate-forme. Lorsque les coordonnées de ce nœud sont affichées à côté du pointeur, relâchez le bouton de la souris.
Copier la barre à l'aide de la fonction de menu

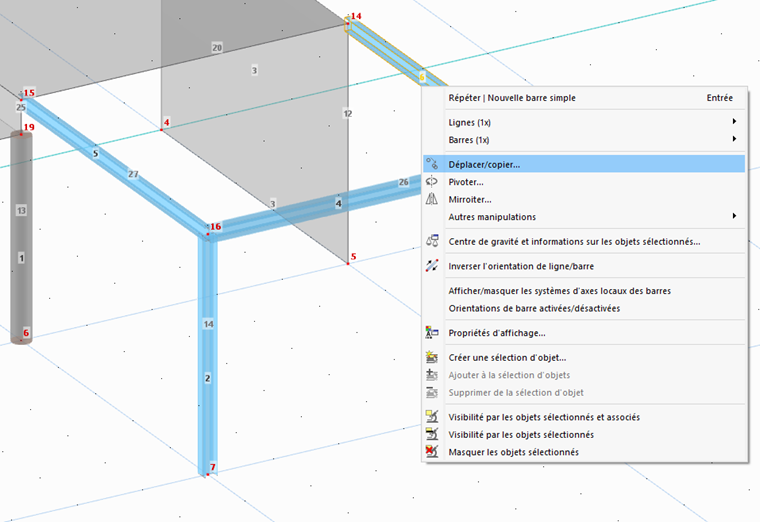

Effectuez un clic droit sur la nouvelle barre (n°6) pour ouvrir son menu contextuel.
Sélectionnez l'option Manipulation → Déplacer/Copier.

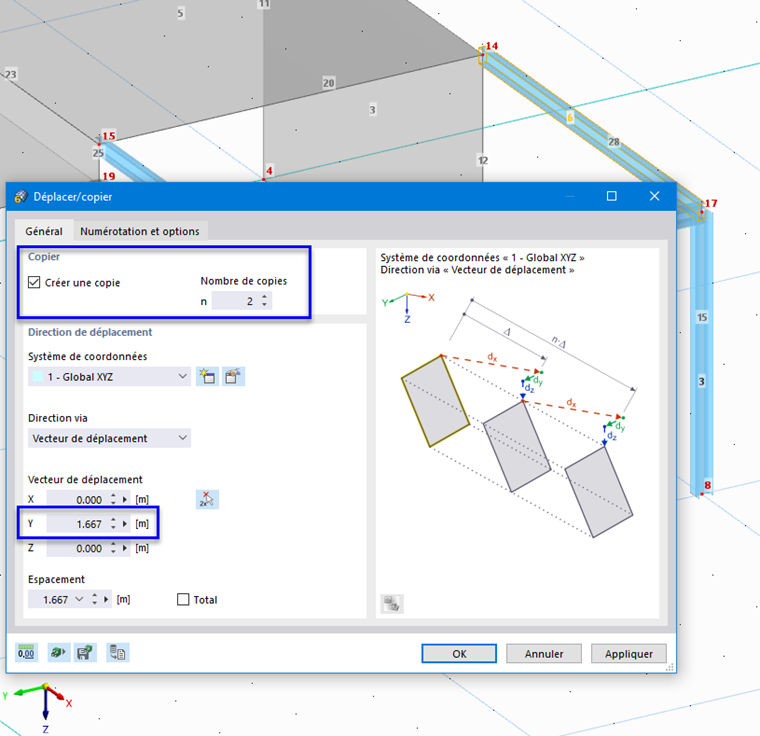

Dans la boîte de dialogue « Déplacer/Copier », sélectionnez l'option Créer une copie et entrez 2 copies. Entrez ensuite le {$> vecteur de déplacement ', défini par 5 m/3 = 1,667 m dans la direction igrec et 0,000 m dans la direction Z.

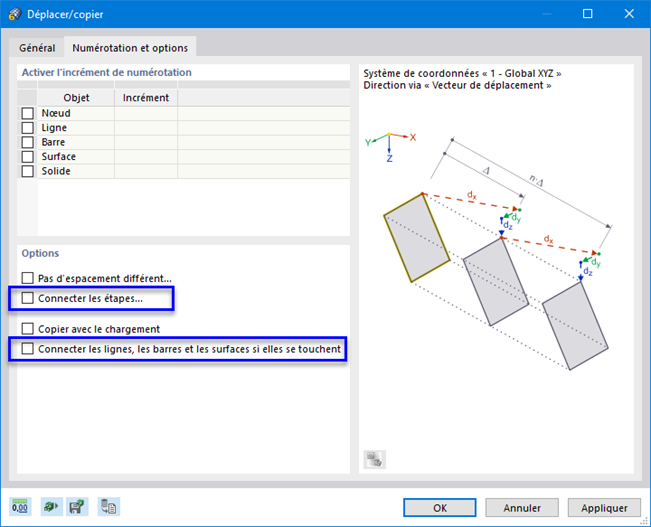

Passez à l'onglet Numérotation et options.

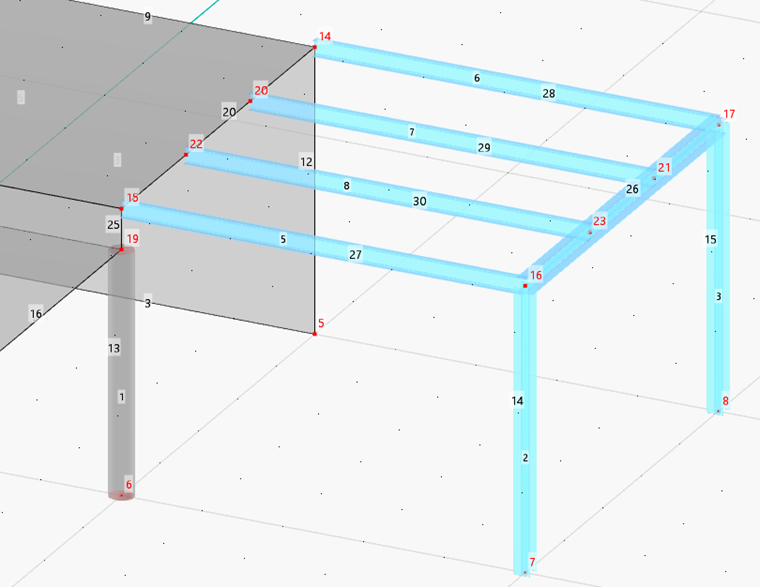

Décochez les cases Connecter les étapes... et Connecter les lignes, les barres et les surfaces si elles se touchent afin que les lignes de la dalle et de la poutre du portique ne soient pas divisées. Cette opération s'avèrera pertinente lors du calcul ultérieur des barres. Enfin, cliquez sur OK.
