Pour sélectionner les deux lignes libres restantes (n° 14 et 15), cliquez l'une après l'autre tout en maintenant la touche Ctrl enfoncée. Le pointeur affiche un signe +. Double-cliquez ensuite sur l'une des lignes sélectionnées.

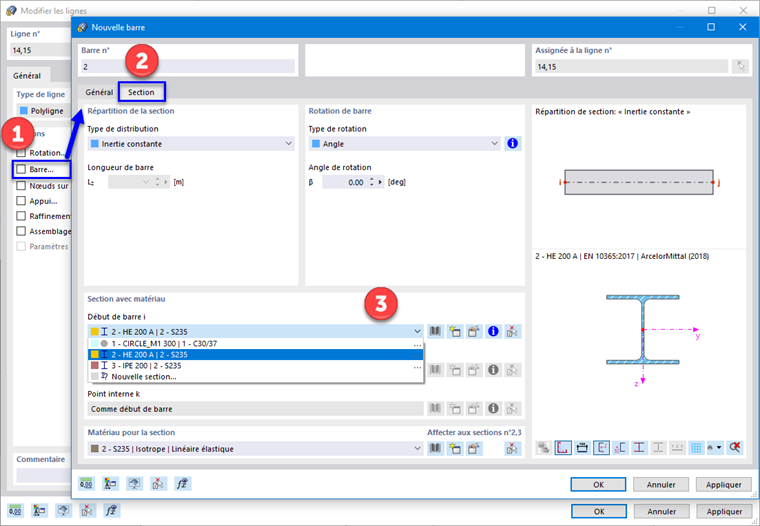

Sélectionnez à nouveau l'option Barre (1). Dans la boîte de dialogue « Nouvelle barre », sélectionnez l'onglet Section (2). Ouvrez ensuite la liste de sections dans la zone « Section avec matériau » puis sélectionnez la section HE 200 A (3).
Cliquez deux fois sur OK pour fermer les deux boîtes de dialogue.
Rotation des poteaux

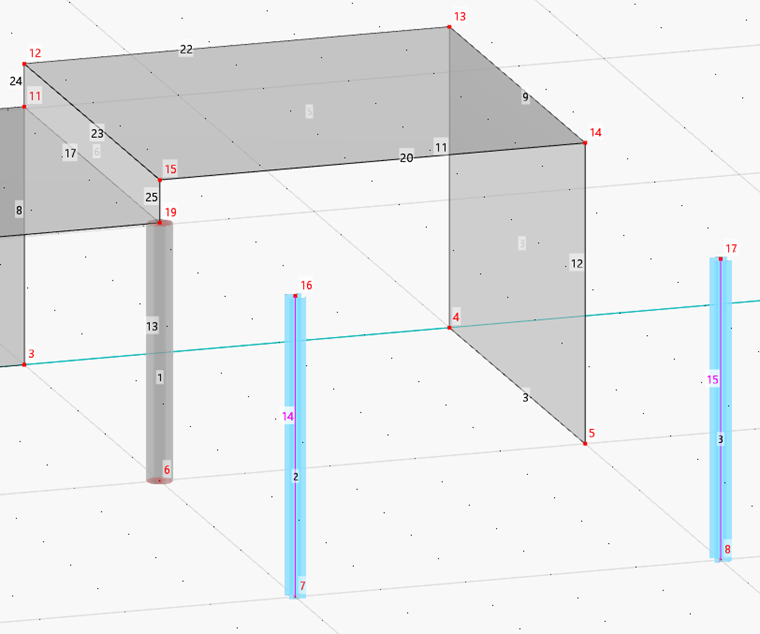

Comme vous pouvez le constater dans le rendu, les axes des poteaux ne sont pas encore disposés correctement. Il est possible d'ajuster l'angle de rotation dans la boîte de dialogue « Modifier la barre » (voir l'image Attribution de barres aux lignes). Les tableaux sont à nouveau utilisés.

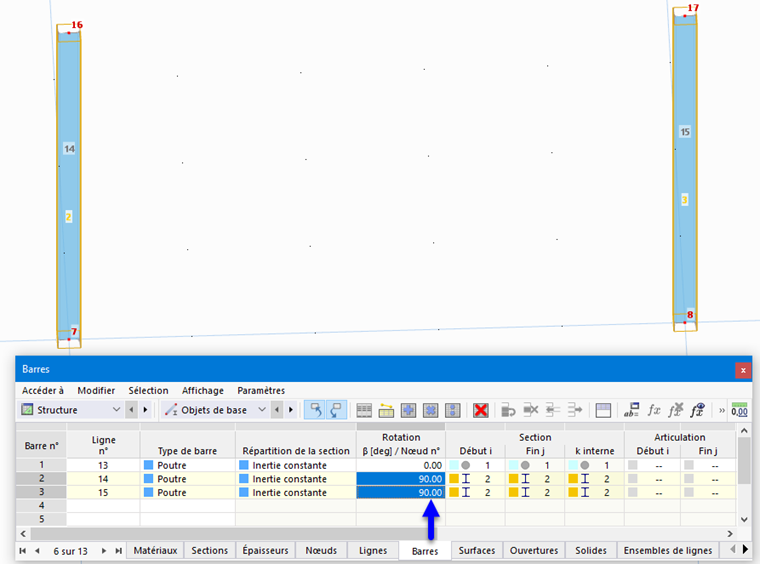

Sélectionnez le tableau intitulé Barres. Entrez ensuite l'angle de « Rotation » 90 ° des barres n° 2 et 3. Le graphique est mis à jour instantanément.
