Um die zwei verbliebenen, freistehenden Linien (Nr. 14 und 15) zu selektieren, klicken Sie diese nacheinander bei gedrückter Strg-Taste an. Der Mauszeiger zeigt ein Pluszeichen an. Doppelklicken Sie anschließend auf eine der selektierten Linien.

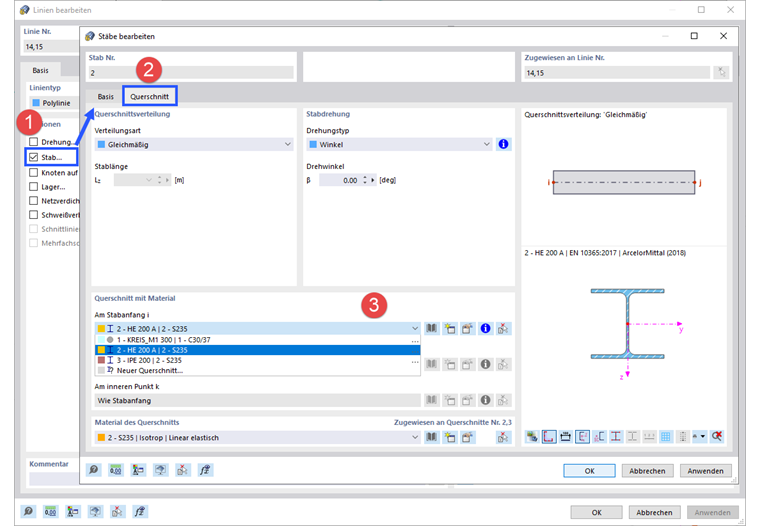

Stellen Sie erneut die Option Stab ein (1). Gehen Sie im Dialog 'Neuer Stab' zum Reiter Querschnitt (2). Öffnen Sie dann im Dialogabschnitt 'Querschnitt mit Material' die Liste der Querschnitte und wählen Sie dort den Querschnitt HE 200 A aus (3).
Klicken Sie zweimal auf OK, um die beiden Dialoge zu schließen.
Stützen drehen
Wie im Rendering zu sehen ist, sind die Achsen der Stützen noch nicht richtig angeordnet. Es wäre möglich, den Drehwinkel im Dialog 'Stab bearbeiten' anzupassen (siehe Bild Stäbe den Linien zuordnen). Stattdessen werden wieder die Tabellen verwendet.

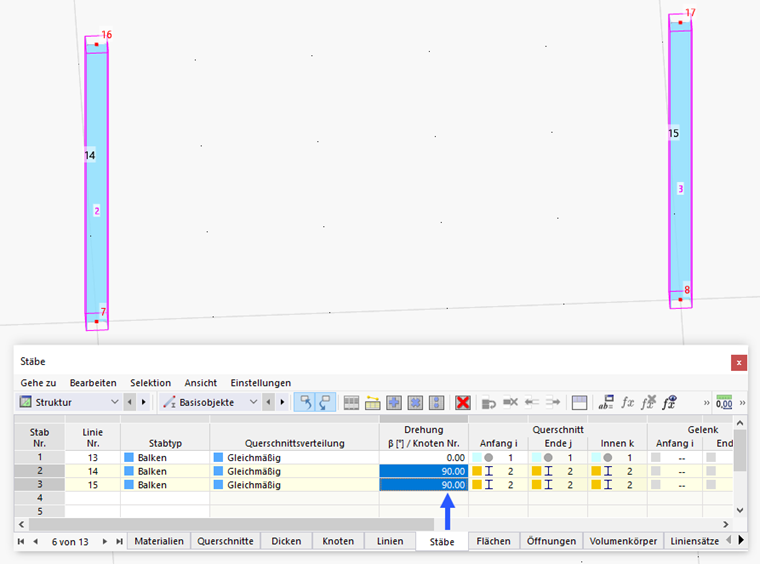

Stellen Sie die Tabelle Stäbe ein. Anschließend geben Sie den Winkel für die 'Drehung' von 90° für die Stäbe Nr. 2 und 3. Die Grafik wird sofort aktualisiert.
