Ergebnisse an Objekten

Es ist auch möglich, die Ergebnisse von bestimmten Objekten über das Steuerpanel zu überprüfen. Dort können Sie die Stäbe, Flächen oder Linien festlegen, deren Ergebnisse ausschließlich angezeigt werden sollen. Im Gegensatz zu den "Sichtbarkeiten" wird das Modell hier in der Vollansicht dargestellt.

Schalten Sie alle Sichtbarkeiten aus, indem Sie im 'Navigator - Ansichten' das Kontrollfeld Aktivieren deaktivieren.

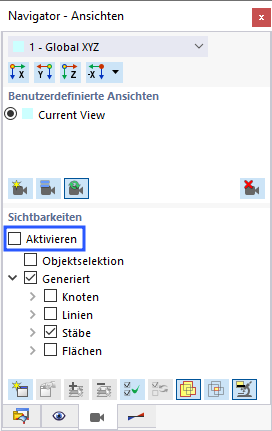

Sichtbarkeiten deaktivieren

Rahmenträger

Wählen Sie den Rahmenträger (Stab Nr. 4) durch Anklicken aus (1). Klicken Sie dann im Steuerpanel auf den Reiter . Stellen Sie sicher, dass im Panelabschnitt 'Ergebnisse anzeigen an' (3) der Eintrag Stäbe eingestellt ist. Wählen Sie die Option Aktuelle Selektion (4), damit nur die Momente des selektierten Trägers angezeigt werden.

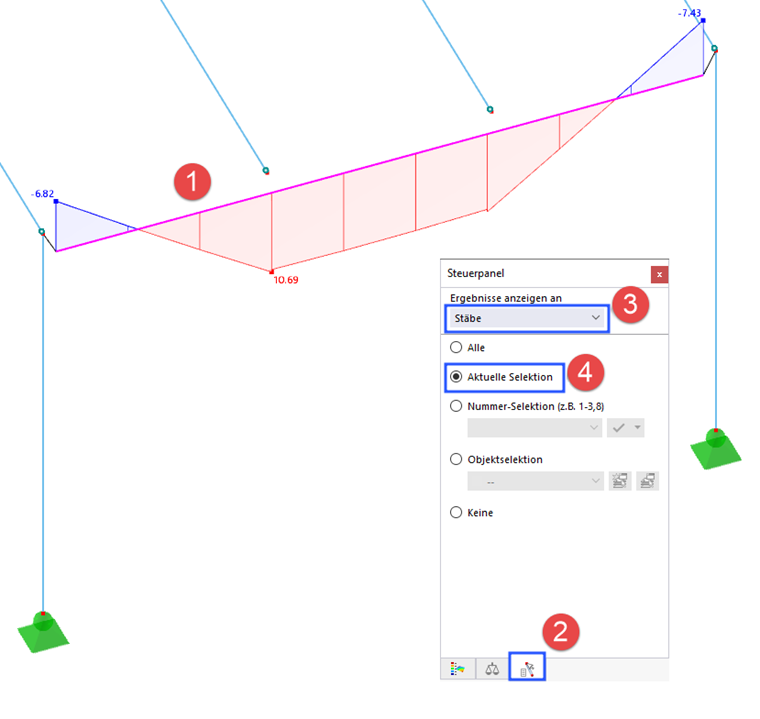

Aktuelle Selektion auf Anzeige der Momente im Rahmenträger anwenden

Um erneut die Biegemomente aller Stäbe anzuzeigen, wählen Sie Alle.

Obere Decke

Um die Selektion auf Flächen anzuwenden, wählen Sie Flächen in der Liste im Panelabschnitt 'Ergebnisse anzeigen an' (1). Geben Sie dann die Fläche Nr. 5 – also die obere Decke – im Feld 'Nummer-Selektion' ein (2). Klicken Sie rechts daneben auf die Schaltfläche (oder drücken Sie ENTER), um die Selektioin zu übernehmen (3).

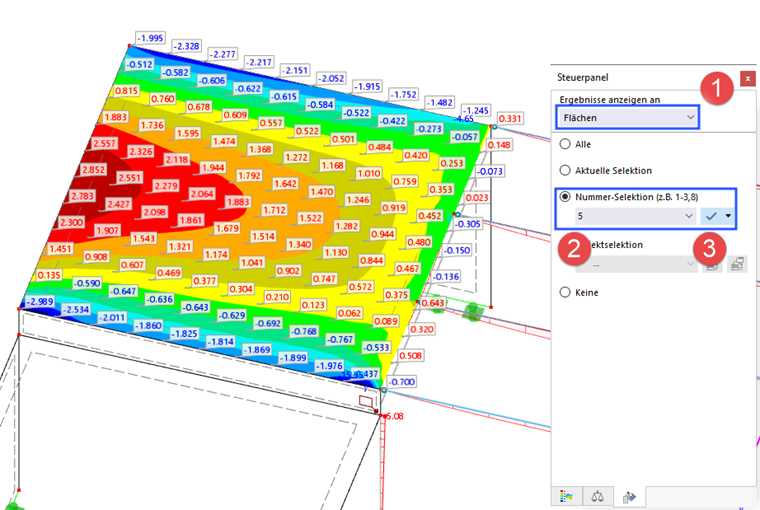

Flächenergebnisse nach Nummer auswählen

Wenn Sie jetzt auf die Tabelle 'Flächen | Grundspannungen' schauen, werden Sie feststellen, dass nur die Ergebnisse dieser Fläche enthalten sind.

Setzen Sie die Ergebnisansicht zurück, indem Sie wieder die Option Alle einstellen.
