Das Ausdruckprotokoll verfügt über einen Navigator ähnlich dem von RFEM. Es listet die Kapitel des Dokuments auf. Wenn Sie auf einen Eintrag klicken, wird die Seite des Kapitels angezeigt.
Die voreingestellten Kapitel und ihr Inhalt können individuell angepasst werden: Klicken Sie auf die Schaltfläche
in der Symbolleiste der Druckvorschau (zweite von rechts), um den 'Ausdruckprotokoll-Manager' erneut aufzurufen.
Scrollen Sie im Dialogabschnitt 'Protokollelemente' nach unten zur Kategorie 'Statikanalyse-Ergebnisse'. Aktivieren Sie das Kontrollfeld Flächen - Grundspannungen, um beispielsweise die Flächenspannungen der Ober- und Unterseite zu erfassen (1). Selektieren Sie anschließend dieses Protokollelement mit einem Klick, sodass rechts der Dialogabschnitt 'Optionen' angezeigt wird.
Deaktivieren Sie im Abschnitt 'Optionen' die Ergebnisfilter aus dem aktuellen Tabellensatz. Damit können Sie nun gezielte Einstellungen für die zu druckenden Daten vornehmen (2). Darunter aktivieren Sie jetzt die Option Belastung, um nur die Ergebnisse bestimmter Lastfälle oder Lastkombinationen einzubeziehen. Danach gehen Sie zum Reiter Lastfälle/Kombinationen (3).

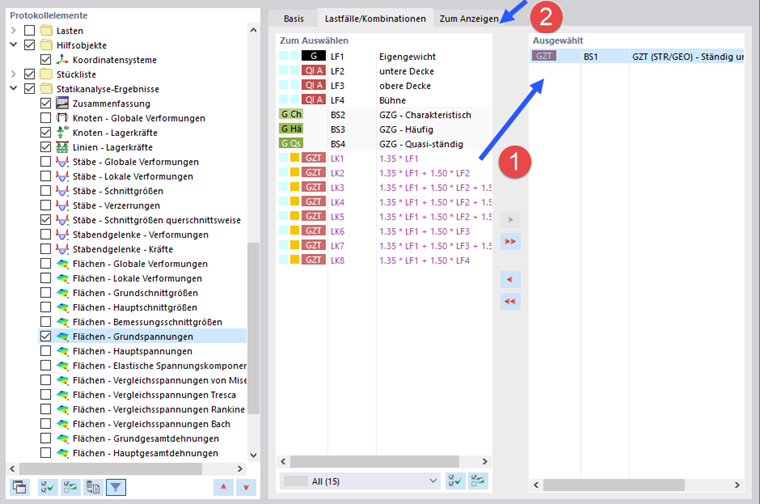

Wählen Sie in der Spalte 'Zum Auswählen' die Bemessungssituation GZT BS1 mit einem Doppelklick aus, um sie so in die Spalte 'Ausgewählt' zu übertragen (1). (Alternativ wählen Sie sie aus und übertragen sie mit der Schaltfläche
.) Als nächstes gehen Sie zum Reiter Zum Anzeigen (2).

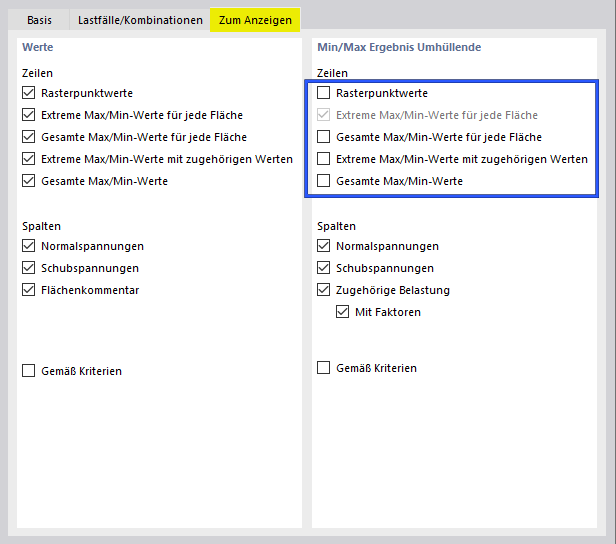

Deaktivieren Sie alle Kontrollfelder mit Ausnahme der Option Extreme Max/Min-Werte für jede Fläche. Klicken Sie dann wieder auf Speichern und anzeigen.

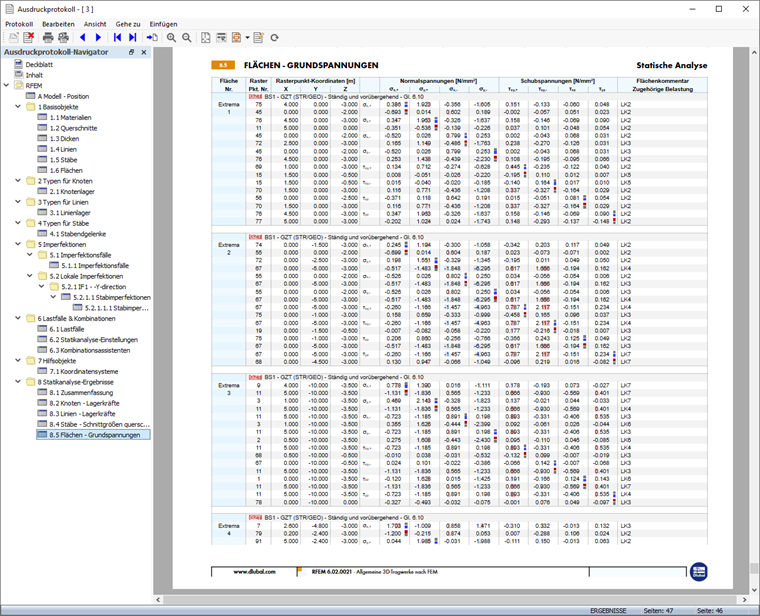

Das Ausdruckprotokoll enthält nun die Maximal- und Minimalwerte jeder Fläche. Diese Werte beziehen sich auf die Rasterpunkte (siehe Bild Grundspannungen der Flächen ).
