Voiles
Trois surfaces ont été créées lors de la copie des lignes vers le haut. Pour vérifier leurs propriétés, sélectionnez toutes les surfaces en dessinant une fenêtre sur l'ensemble du modèle. Double-cliquez ensuite sur l'une des surfaces du voile sélectionnées.

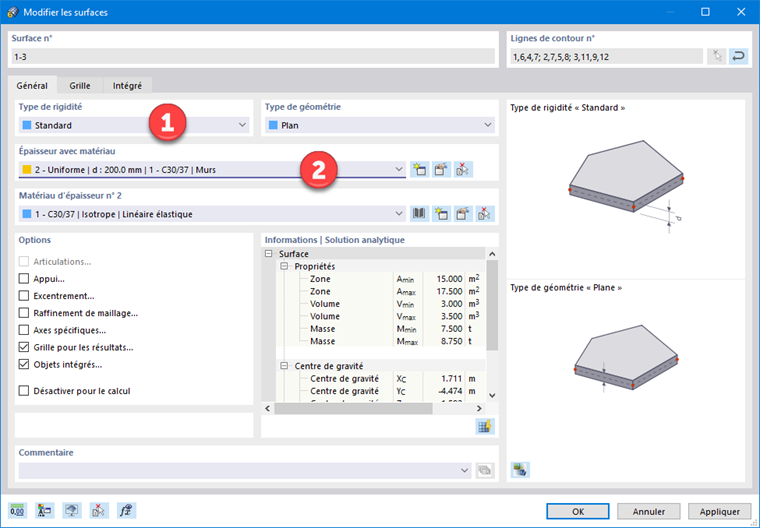

Dans la zone « Type de rigidité », l'option « Sans épaisseur » a été assignée. Ouvrez la liste et sélectionnez le type de rigidité Standard (1).
Dans la zone « Épaisseur avec matériau », l'épaisseur n° 2 est définie pour les voiles (2).
Cliquez sur OK. Lorsque vous cliquez dans l'espace de travail vide pour annuler la sélection, la couleur des surfaces passe du rouge au gris béton.
Dalles

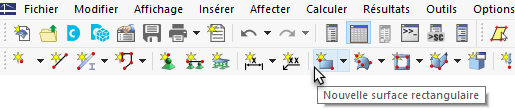

Pour ajouter les dalles, cliquez sur
dans la barre d’outils.
La boîte de dialogue « Nouvelle surface rectangulaire » s'ouvre alors.
Assurez-vous que le type de rigidité Standard et le matériau n° 1 pour les dalles est bien défini. Cliquez ensuite sur OK pour commencer à définir la surface graphiquement.

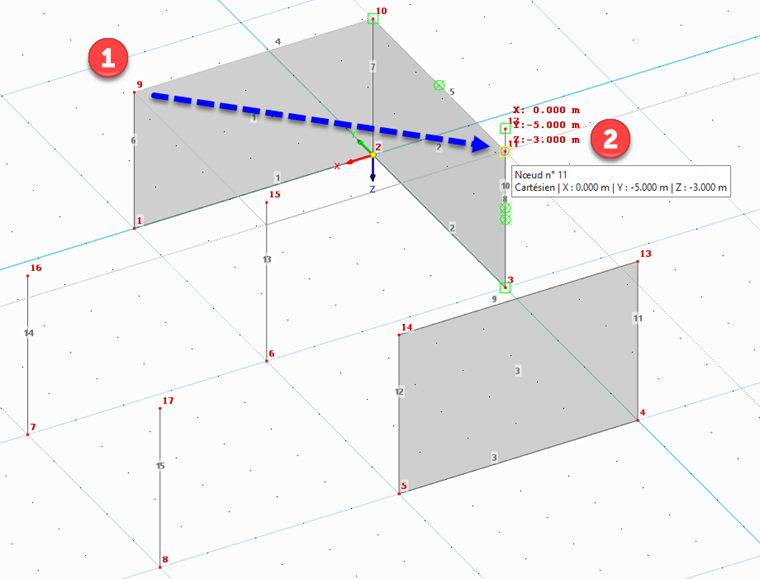

Définissez la dalle inférieure en cliquant sur ses coins en diagonale – par exemple le nœud 9, puis le nœud 11. (Il n'est pas nécessaire d'ajuster le plan de travail car les nœuds de la dalle existent déjà.)

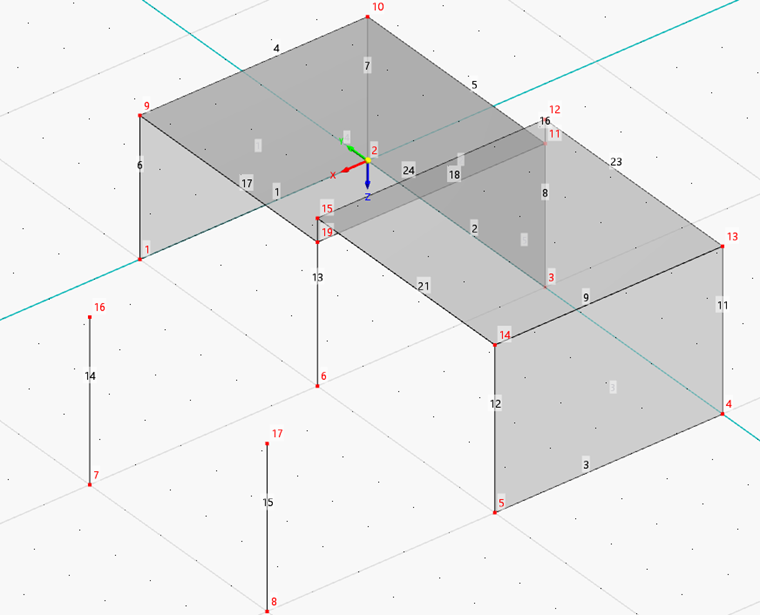

Étant donné que le type de rigidité et l'épaisseur s'appliquent également à la deuxième dalle, il est nécessaire de continuer à définir les surfaces. Par exemple, cliquez sur les nœuds 15 et 13 pour définir la dalle supérieure.
Effectuez un clic droit pour fermer la fonction « Nouvelle surface rectangulaire ».
Surface de connexion
Afin de générer facilement la surface verticale entre les dalles, les lignes 8 et 10 qui se chevauchent ainsi que la ligne 13 doivent être redessinées.
Lignes de division
Cliquez sur

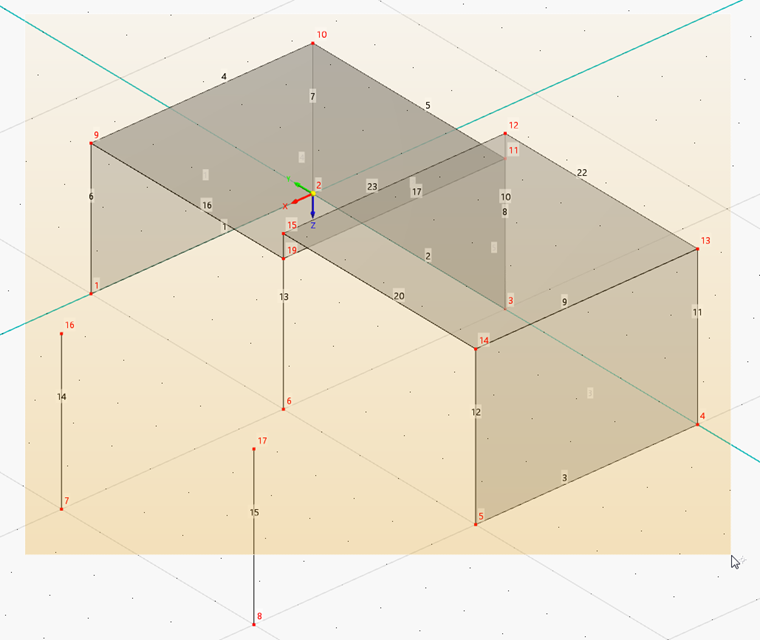

dans la barre d’outils pour activer la fonction « Connecter les lignes ». Tracez ensuite une fenêtre sur l'ensemble du modèle.

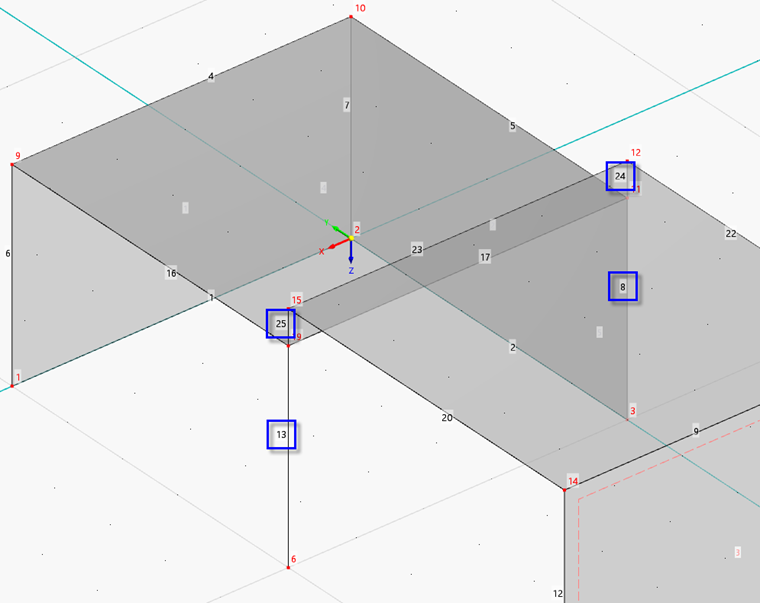

Les lignes qui se chevauchent sont remplacées par des lignes continues. La ligne 13 est divisée en deux lignes.
La numérotation peut à nouveau être légèrement différente de celle affichée dans l’image ci-dessus. Cliquez-droit dans une zone vide de l'espace de travail ou appuyez sur Échap pour quitter la fonction.
Définition d'une surface à l'aide de lignes de contour
Il est possible de recréer la surface de connexion en redéfinissant un rectangle. Cette surface peut également être créée en sélectionnant ses lignes de contour.
Cliquez sur

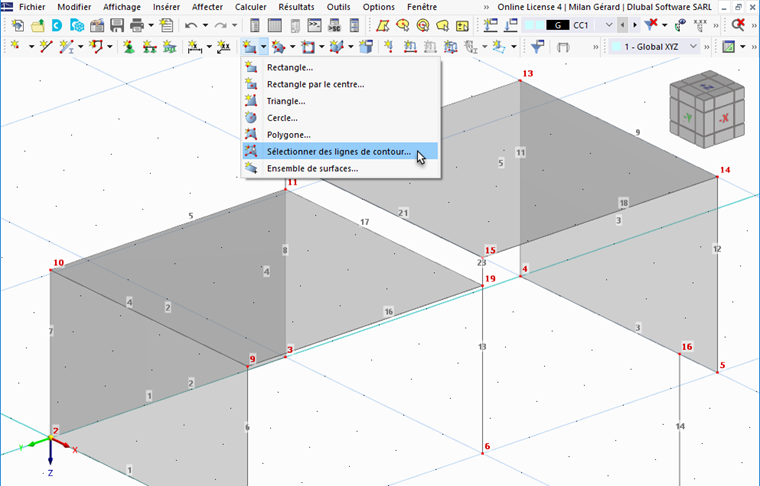

à côté du bouton « Nouvelle surface rectangulaire » pour ouvrir la liste des formes de surface.

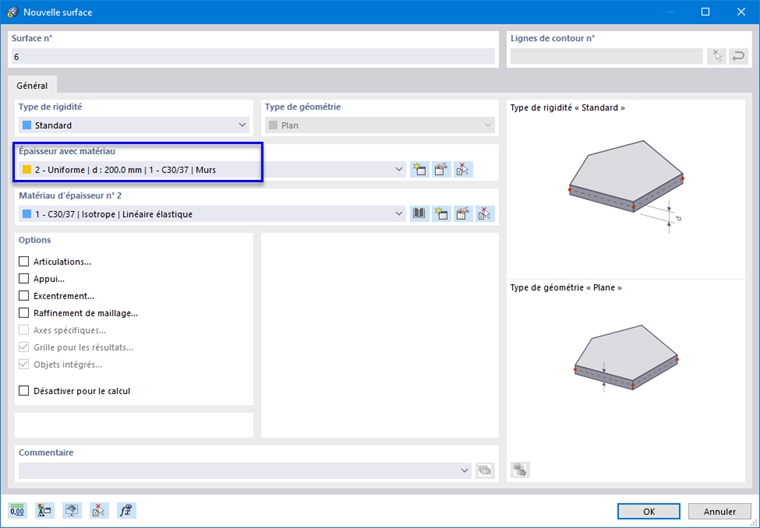

Dans la zone « Épaisseur avec matériau », sélectionnez l'épaisseur n° 2 qui a été définie pour les voiles.
Cliquez sur OK. Sélectionnez ensuite les lignes 23 à 25 et 17 pour définir la surface entre les dalles.
Une fois la dernière des quatre lignes de contour sélectionnée, la surface n° 6 est générée. Effectuez un clic droit pour quitter la fonction « Sélectionner des lignes de contour ».
