Definisci le superfici

Pareti

Quando si copiano le linee verso l'alto, sono state create tre superfici. Per verificarne le proprietà, selezionare tutte le superfici disegnando una finestra sull'intero modello. Quindi fare doppio clic su una delle superfici della parete selezionate.

Nell'area 'Tipo di rigidezza', è stato assegnato 'Senza spessore'. Aprire l'elenco e selezionare il Tipo di rigidezza standard (1).

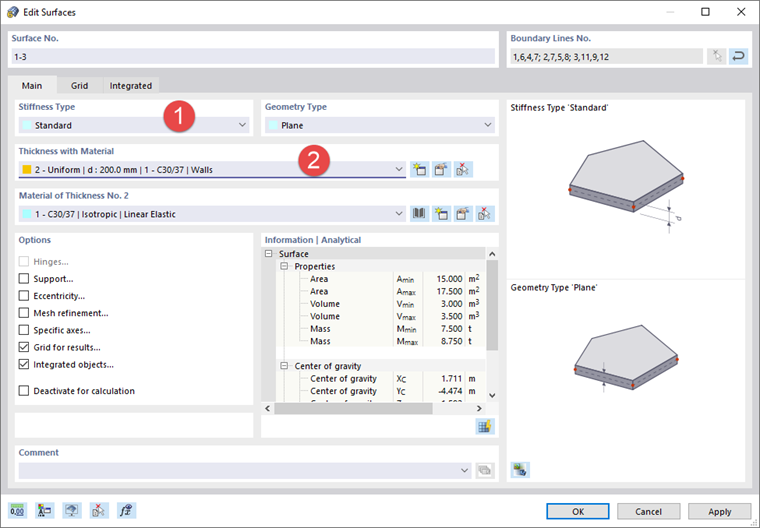

Definizione dei tipi di rigidezza e di spessore per le superfici delle pareti

Nell'area 'Spessore con materiale', selezionare lo spessore nr. 2 che è stato definito per le pareti (2).

Fare clic su OK. Quando si fa clic nell'area di lavoro vuota per annullare la selezione, il colore delle superfici cambia da rosso a grigio cemento.

Solai

Per aggiungere le solette, fare clic su pulsante sulla barra degli strumenti.

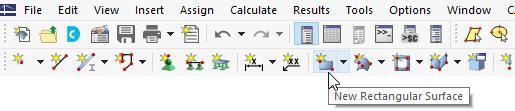

Pulsante "Nuova superficie rettangolare"

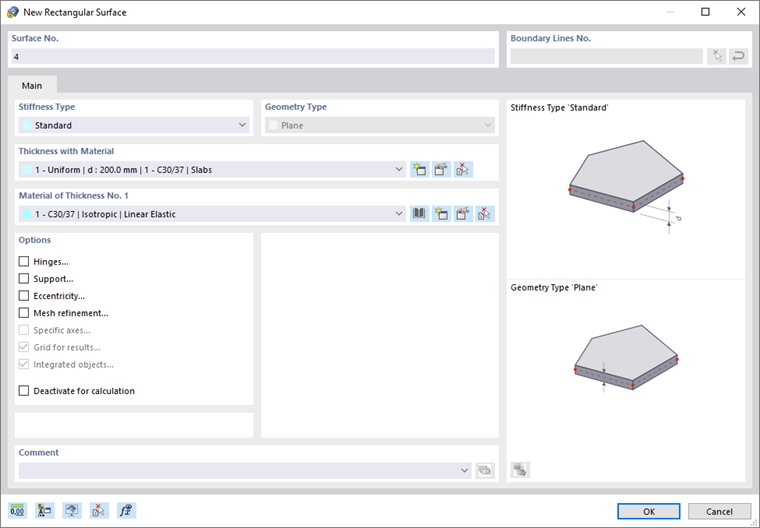

Si aprirà la finestra di dialogo 'Nuova superficie rettangolare'.

Finestra di dialogo "Nuova superficie rettangolare"

Assicurarsi che il tipo di rigidezza Standard e il materiale nr. 1 per i solai sono impostati. Quindi fare clic su OK per iniziare a definire la superficie graficamente.

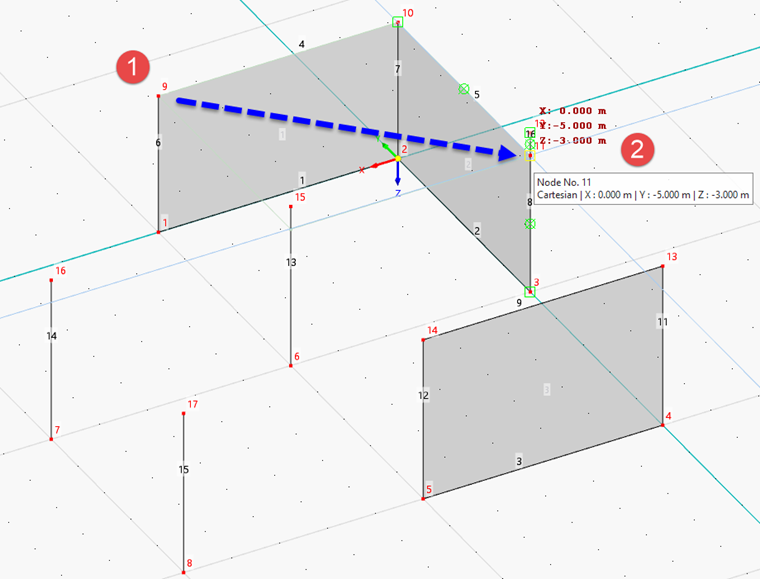

Definire la soletta inferiore facendo clic sui suoi angoli diagonali, ad esempio il nodo 9 e quindi il nodo 11. (Non è necessario regolare il piano di lavoro perché i nodi della soletta esistono già.)

Definizione di nodi opposti della prima soletta

Poiché il tipo di rigidezza e lo spessore si applicano anche alla seconda soletta, continuare a fissare le superfici. Fare clic sui nodi 15 e 13 , ad esempio, per definire la soletta più alta.

Fare clic con il pulsante destro del mouse per uscire dalla funzione 'Nuova superficie rettangolare'.

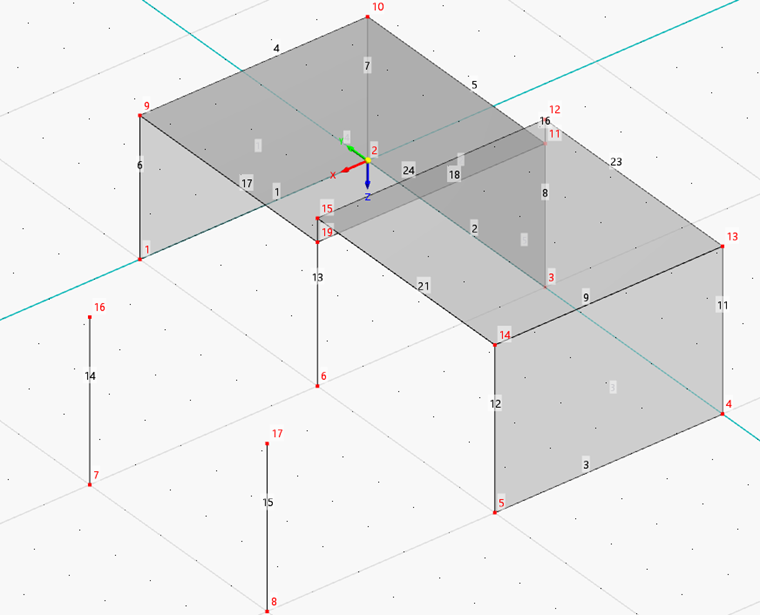

Due solai

Superficie di collegamento

Per creare la superficie verticale tra le solette senza alcuna difficoltà, le linee sovrapposte 8 e 10 e la linea 13 devono essere rimodellate.

Linee di divisione

Fare clic pulsante sulla barra degli strumenti in modo che la funzione 'Collega linee' sia attivata. Quindi disegna una finestra sull'intero modello.

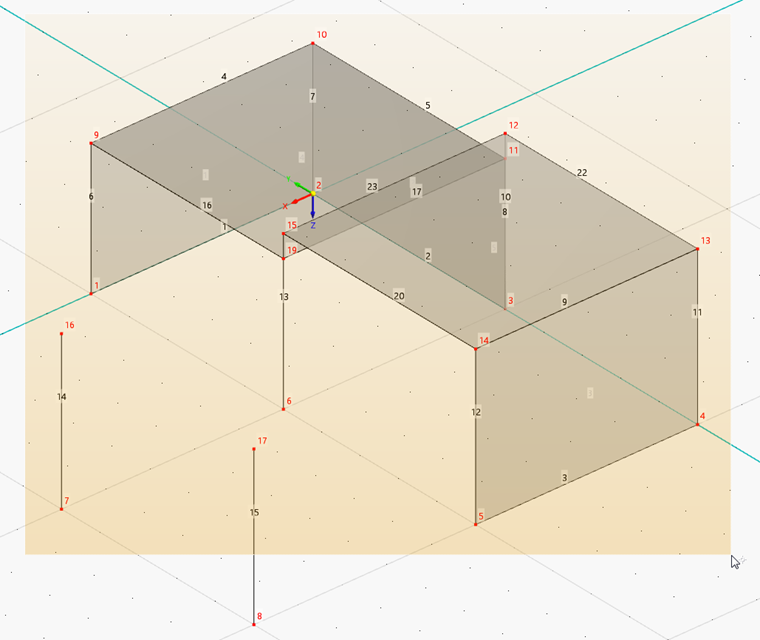

Divisione delle linee tramite finestra di disegno su di esse

Le linee sovrapposte sono sostituite da linee continue. La linea 13 è divisa in due linee.

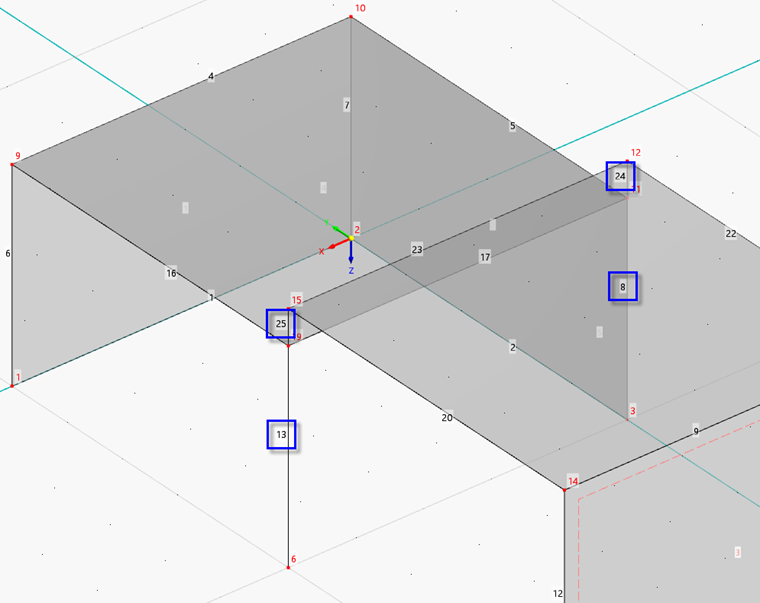

Linee divise

La numerazione potrebbe essere leggermente diversa da quella mostrata nell'immagine sopra. Fare clic con il pulsante destro del mouse in un'area vuota dell'area di lavoro o premere Esc per uscire dalla funzione.

Definizione della superficie tramite linee di contorno

Sarebbe possibile creare la superficie di collegamento definendo nuovamente un rettangolo. In alternativa, questa superficie può essere creata selezionando le sue linee di contorno.

Fare clic accanto al pulsante 'Nuova superficie rettangolare' per aprire l'elenco delle forme delle superfici.

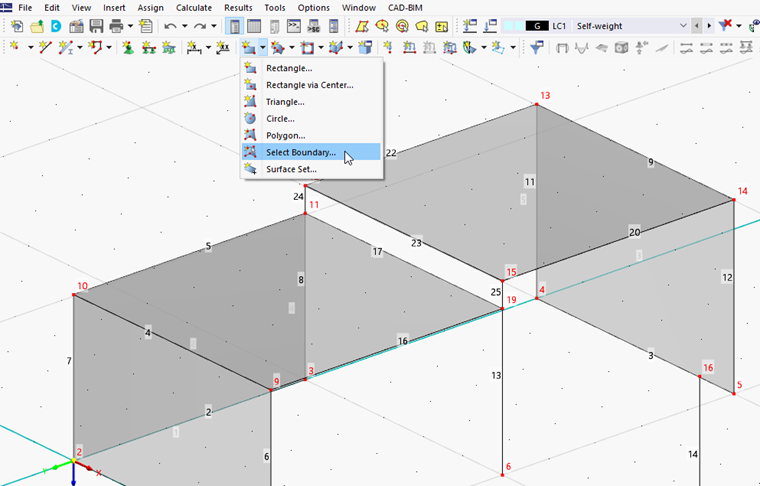

Elenco di forme di superfici con il pulsante "Seleziona contorno"

Nell'area 'Spessore con materiale', selezionare lo spessore nr. 2 che è stato definito per le pareti.

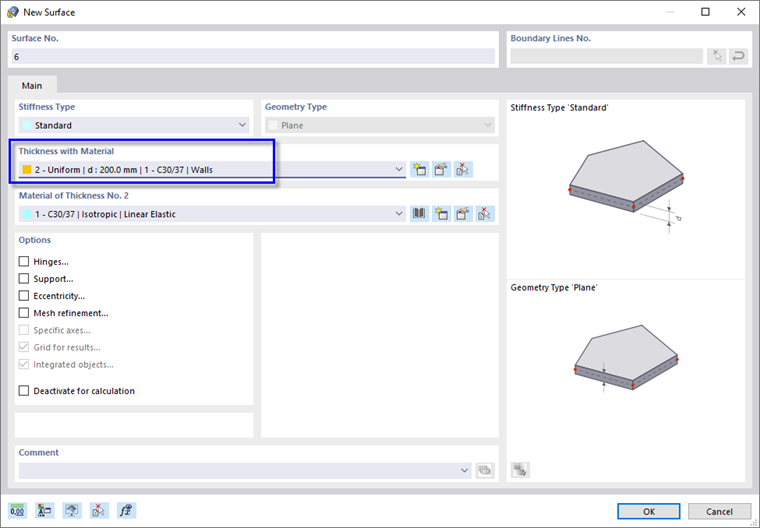

Definizione del tipo di spessore per la superficie di collegamento

Fare clic su OK. Quindi selezionare le linee da 17 e da 23 a 25 per definire la superficie tra le solette.

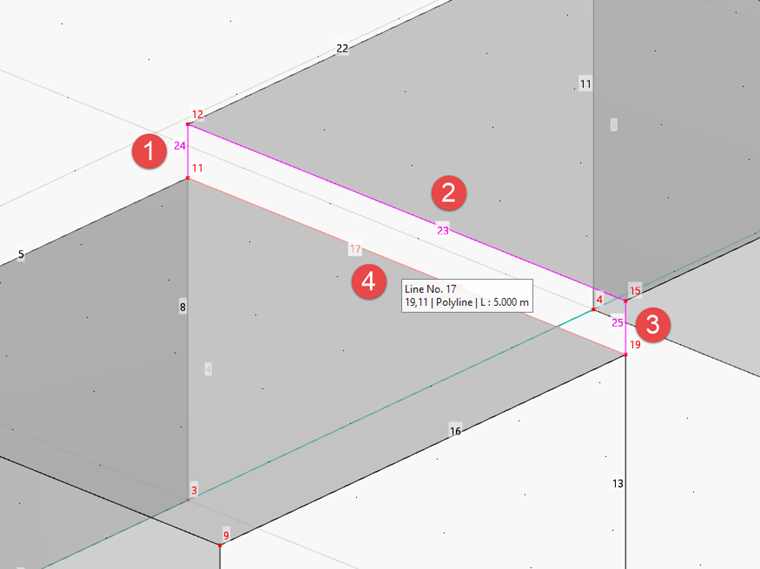

Selezione delle linee di contorno della superficie di collegamento

Dopo aver selezionato l'ultima delle quattro linee di contorno, la superficie nr. 6 viene creato. Fare clic con il pulsante destro del mouse per uscire dalla funzione 'Seleziona contorno'.
