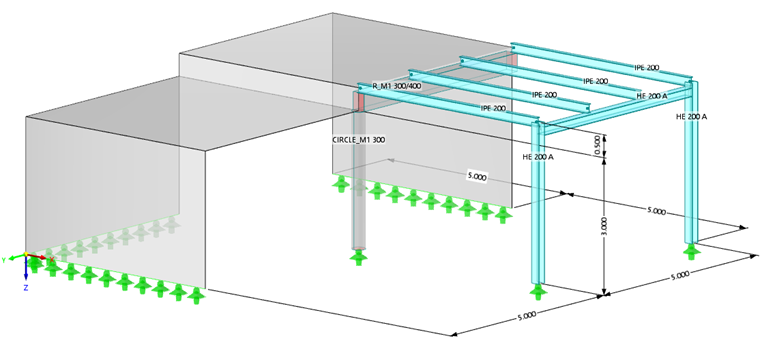

Il modello rappresenta una struttura in calcestruzzo con una piattaforma in acciaio attaccata. Ci sono due solette con uno sfalsamento verticale tra loro. Le solette sono supportate da tre muri di cemento armato e una colonna. Una superficie ha una trave a T integrata su un bordo libero. Tutte le superfici sono rigidamente collegate.
La piattaforma adiacente è supportata da una struttura a telaio alla sua estremità remota. Poiché le travi della piattaforma sono collegate a perni alla soletta e al telaio, non trasferiscono alcun momento flettente.
Materiali, spessori e sezioni
Per i materiali, sono stati utilizzati calcestruzzo C30/37 e acciaio S 235 per il modello strutturale.
Lo spessore dei solai e delle pareti è di 20 cm ciascuno. La colonna di cemento al centro del modello è costituita da una sezione circolare di 30 cm di diametro. Per la trave discendente, viene utilizzata una sezione rettangolare di 30 cm di larghezza per 50 cm di profondità. Il telaio in acciaio è costituito da profili HE-A 200, mentre le travi della piattaforma sono costituite da profili IPE 200.
Carichi
I carichi sono applicati attraverso quattro casi di carico (LC).
CL1 include il peso proprio del modello e il peso del pavimento sulle solette che è di 0,75 kN/m².
In CC2 fino a CC4, sono definiti i carichi variabili. Questi sono carichi di categoria A di 1,50 kN/m² ciascuno e vengono applicati separatamente alle due solette e alla piattaforma.
Imperfezioni
Per le singole aste, gli effetti delle imperfezioni dovrebbero essere considerati secondo l'Eurocodice 3, ad esempio. Le imperfezioni sono considerate come categorie separate, non come casi di carico (come nelle versioni precedenti del programma).
Per tutte le colonne, le imperfezioni laterali iniziali sono ϕ0 = 1/200. Sono applicati individualmente nella direzione Y opposta in modo che riflettano le forme modali più basse del modello. Inoltre, le imperfezioni locali iniziali dell'arco e0/L = 1/200 sono considerate per le colonne in acciaio nella stessa direzione (curva di instabilità c per l'asta z-asse). Le imperfezioni dell'arco non sono rilevanti per la colonna in calcestruzzo secondo l'Eurocodice 2.
