stampa grafica

Per aggiungere un'immagine alla relazione di calcolo, ridurre a icona la finestra di anteprima facendo clic sul pulsante # immagine

Spostamenti generalizzati del modello

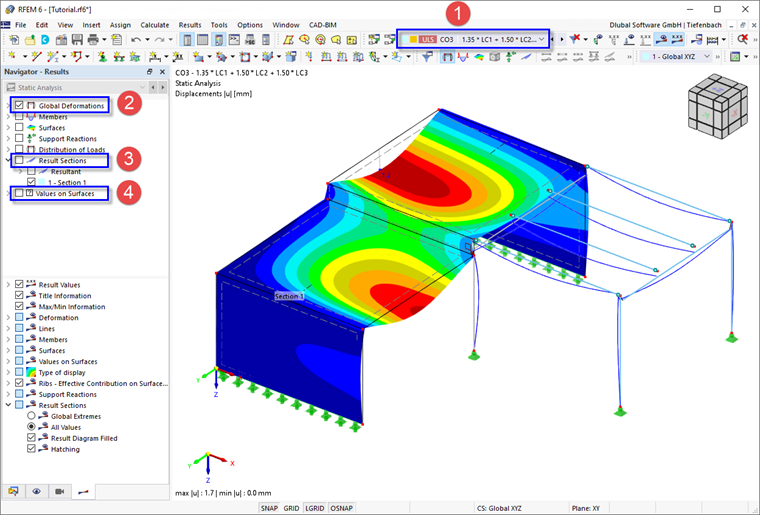

Impostare la combinazione CO3 nella barra degli strumenti in modo che i risultati dei carichi imposti siano visualizzati sulle piastre (1). Nel ' Navigatore - Risultati ', seleziona la categoria Deformazioni globali (2). Disattivare la casella di controllo Sezioni dei risultati per nascondere i grafici della sezione (3). Infine, disattivare l'opzione Valori sulle superfici nella parte superiore del navigatore.

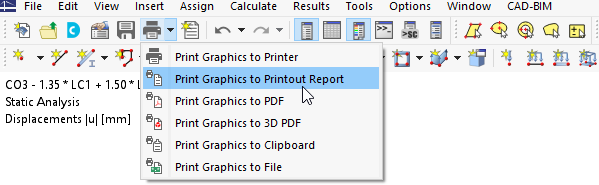

Per stampare questa immagine nella relazione di calcolo, fare clic sul pulsante #immagine">021501 #accanto al pulsante #immagine@022205 #nella barra degli strumenti. Si apre un elenco di opzioni di stampa. Fare clic su Stampa grafici nella relazione di calcolo .

Opzioni "Stampa grafica".

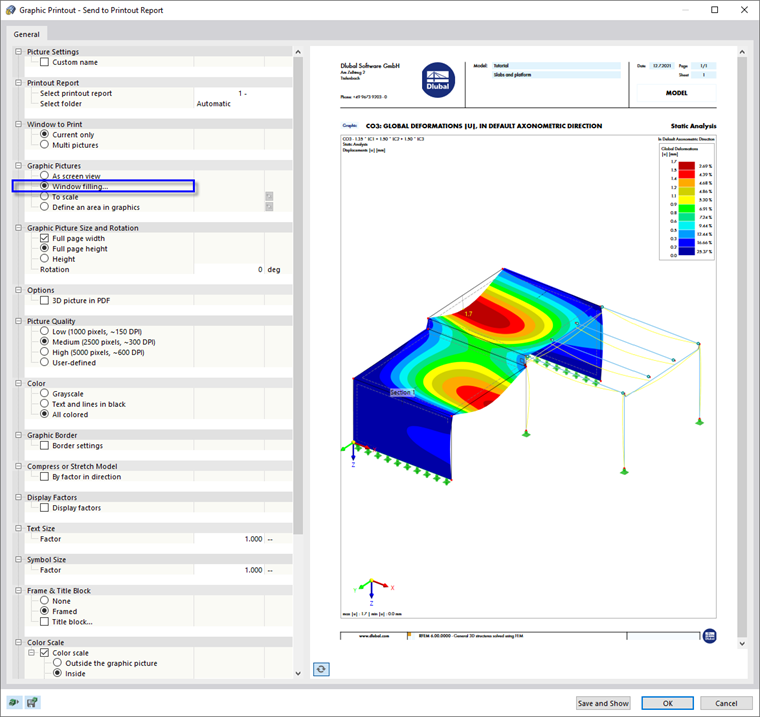

Viene visualizzata l'anteprima dell'immagine. Ci sono anche alcune opzioni per personalizzare il layout finale.

Regolazione dell'immagine per la stampa

Nell'area ' Grafico ', selezionare la disposizione Riempimento finestra . Quindi fare clic su Salva e visualizzare .

La relazione di calcolo viene ricreata con l'immagine nell'ultima pagina.
