Regolazione della finestra di lavoro e della griglia
Prima di iniziare a inserire i dati del modello, regolare la finestra di lavoro e la griglia alle condizioni del modello. Ciò semplifica l'impostazione di nodi e linee nel grafico.
Finestra di Lavoro
Per ingrandire la finestra di lavoro, utilizzare il pulsante
sulla barra del titolo. È possibile vedere il piano di lavoro con gli assi XYZ nell'area di lavoro. Nel suo angolo in alto a destra, si trova il cubo di visualizzazione.
È possibile modificare la visualizzazione in qualsiasi momento facendo clic su uno dei lati o sugli angoli del cubo di visualizzazione. Per ruotare il cubo, puntare ad esso e tenere premuto il tasto sinistro del mouse mentre si sposta il puntatore.
In alternativa, utilizzare il mouse per cambiare la visualizzazione:
- Per eseguire lo zoom avanti o indietro, ruotare la rotellina del mouse.
- Per spostare il piano di lavoro, tenere premuta la rotellina del mouse e trascinare con il puntatore.
- Per ruotare il piano di lavoro, tenere premuti sia il tasto Ctrl sia la rotellina del mouse, quindi spostare il puntatore. La rotazione è possibile anche spostando il puntatore mentre si premono contemporaneamente la rotellina e il pulsante destro del mouse.
Griglia
È possibile vedere una griglia di punti e linee. Rappresenta il piano di lavoro. Per un nuovo modello, si trova per impostazione predefinita nel piano XY.
Per controllare le impostazioni del piano di lavoro e regolare la griglia, fare clic sul pulsante
sulla barra degli strumenti.
Il piano XY è impostato come piano di lavoro predefinito. Quando si definiscono gli oggetti graficamente, questi saranno impostati nel piano orizzontale.

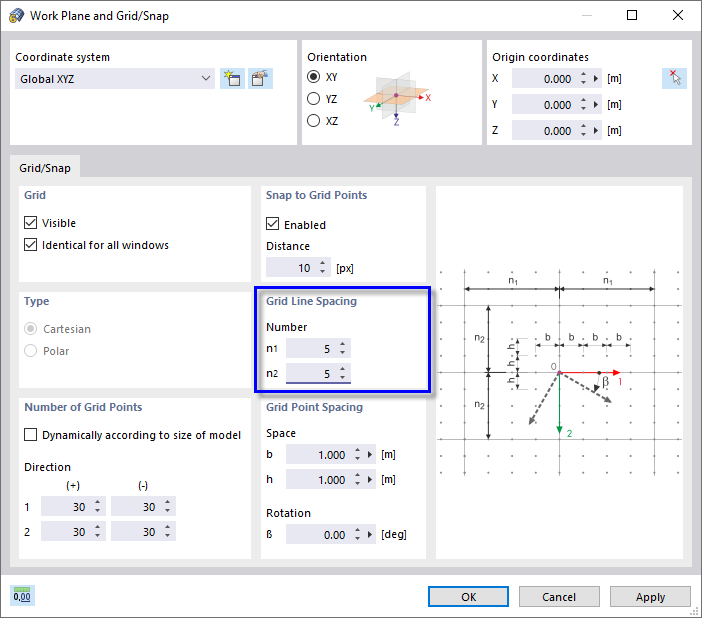

Poiché il modello si basa su una griglia di 5,00 m, è utile adattare le linee della griglia del piano di lavoro a questo modello. Inserire 5 per 'n1' e 'n2' nell'area 'Spaziatura delle linee della griglia'. Con una spaziatura dei punti della griglia di 1 m, le linee saranno visualizzate ogni 5 m.
Fare clic su OK .
