Le colonne sono supportate sulle loro fondazioni in tutte le direzioni, ciascuna con una rotazione attorno all'asse longitudinale. Questa volta, le tabelle sono utilizzate per assegnare i supporti in modo diverso.

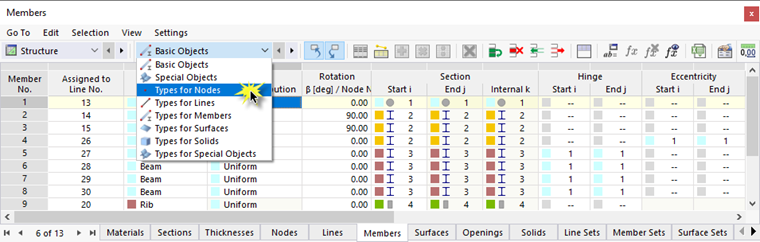

Nella tabella, apri l'elenco delle categorie disponibili per gli oggetti ' Struttura '. Selezionare i tipi per i nodi per modificare il contenuto della tabella.
Il tipo di supporto 'Incernierato' è il numero 1. Le caselle di controllo attive si riferiscono ai gradi di libertà di traslazione o rotazione che sono limitati dal vincolo esterno.

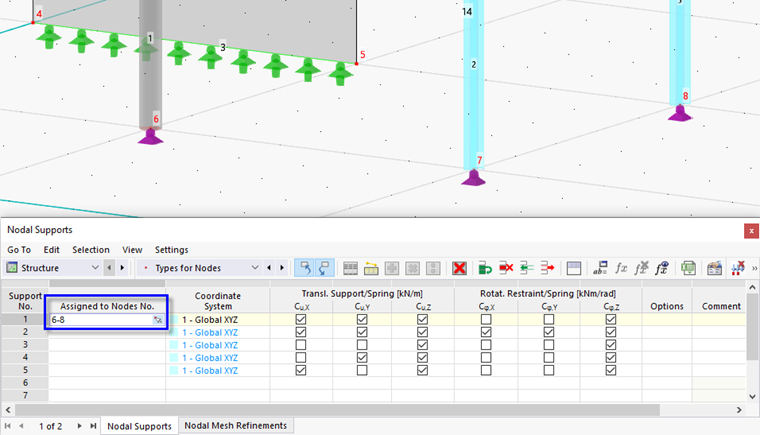

Nella prima colonna, inserisci i numeri dei nodi alle basi della colonna: 6-8 .
