Os pilares estão apoiados nas suas fundações em todas as direções, cada qual com uma rotação em torno do eixo longitudinal. Desta vez, as tabelas são utilizadas para atribuir os apoios de forma diferente.

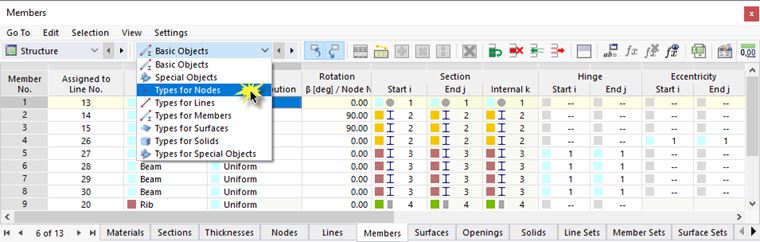

Na tabela, abra a lista de categorias disponíveis para objetos ' Estrutura '. Selecione os tipos para os nós para alterar o conteúdo da tabela.

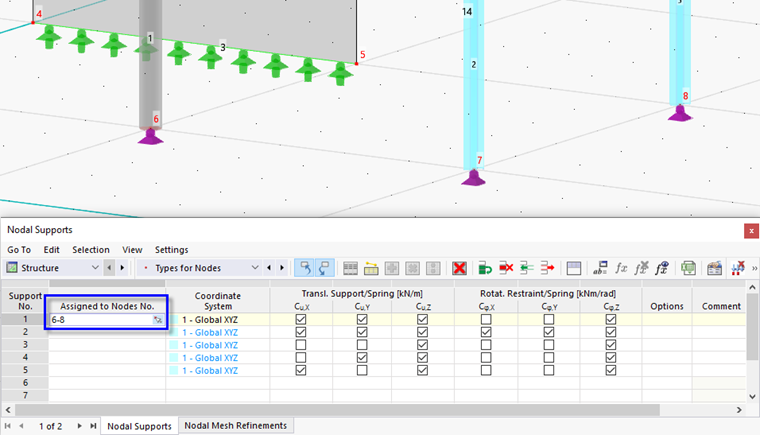

O tipo de apoio 'Articulado' é o n.º 1. As caixas de seleção ativas referem -se aos graus de liberdade de translação ou rotação que são restringidos pelo apoio.
Na primeira coluna, insira os números dos nós nas bases dos pilares: 6-8 .
