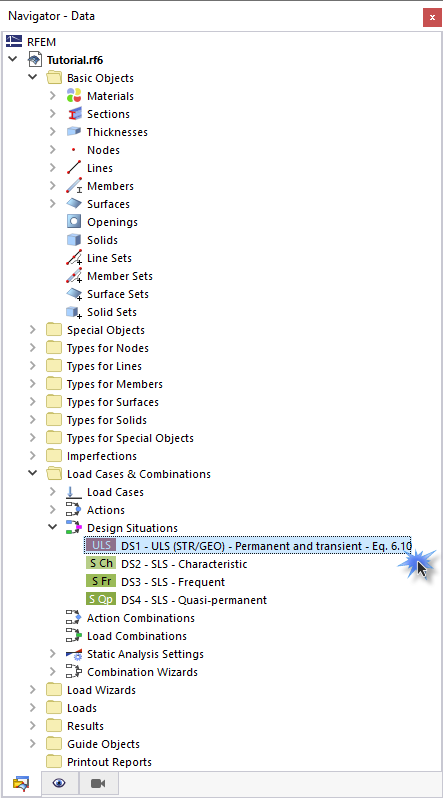

O 'ULS (STR/GEO) - Situação de dimensionamento permanente e temporário' de acordo com a equação (6.10) foi criado automaticamente. No elemento de estrutura ' Casos e combinações de carga ', abra a pasta ' Dimensionamento situações '. Em seguida, clique duas vezes em DS1 - ULS (STR/GEO) .

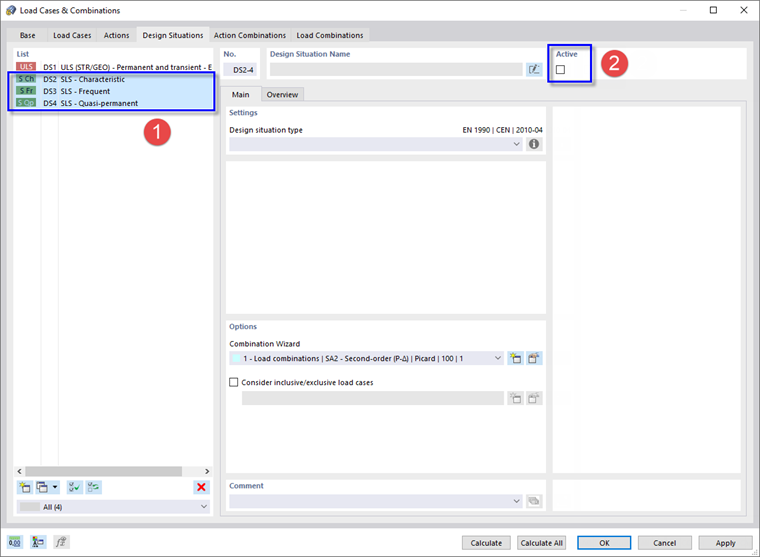

A caixa de diálogo 'Casos e combinações de carga' abre. Na 'lista' de situações de dimensionamento, pode definir um caso de dimensionamento e três situações de dimensionamento SLS.
Uma vez que apenas a situação de dimensionamento do ULS deve ser analisada no tutorial, todos os itens do SLS ( DR2 a DR4 ) devem ser selecionados, e. B. clicando enquanto mantém pressionada a tecla Ctrl (1). Quando as três situações de dimensionamento do SLS são destacadas, desative a caixa de seleção Ativo (2). Em seguida, clique em Aplicar .
