Definição de superfícies

Paredes

Foram criadas três superfícies ao copiar as linhas para cima. Para verificar as propriedades, selecione todas as superfícies desenhando uma janela sobre todo o modelo. De seguida, faça duplo clique sobre uma das superfícies de parede seleccionadas.

Na área 'Tipo de rigidez', foi atribuído 'Sem espessura'. Abra a lista e selecione o tipo de rigidez padrão (1).

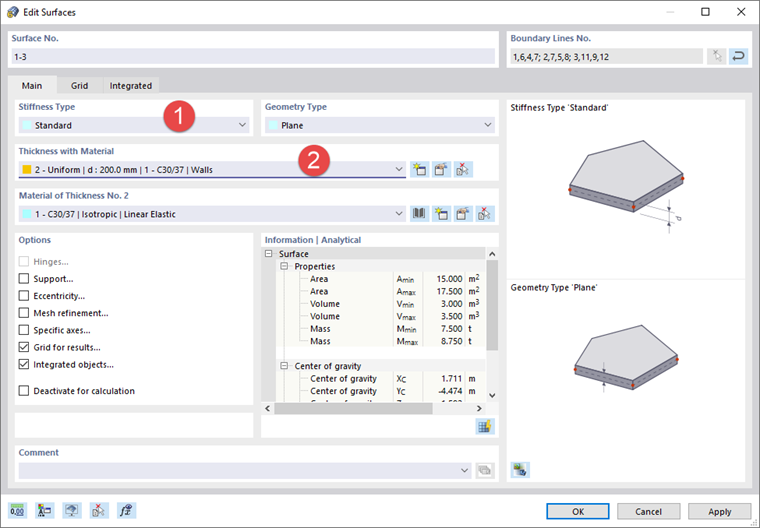

Definição de tipos de rigidez e espessura para superfícies de parede

Na área 'Espessura com material', selecione a espessura nº 2 que foi definido para as paredes (2).

Clique em OK. Quando clica no espaço de trabalho vazio para cancelar a seleção, a cor das superfícies muda de vermelho para cinzento betão.

Pisos

Para adicionar as lajes, clique no botão na barra de ferramentas.

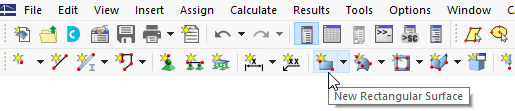

Botão "Nova superfície retangular"

Abre a caixa de diálogo 'Nova superfície retangular'.

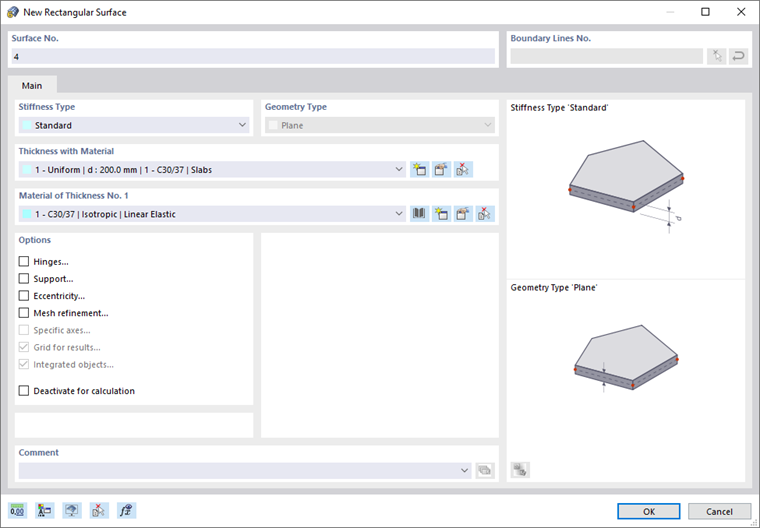

Diálogo "Nova superfície retangular"

Certifique-se de que o tipo de rigidez Padrão e o material nº 1 para lajes estão definidas. De seguida, faça clique em OK para iniciar a definir a superfície graficamente.

Defina a laje inferior através de um clique nos cantos diagonais – por exemplo, nó 9 e depois nó 11. (Não é necessário ajustar o plano de trabalho porque os nós da laje já existem.)

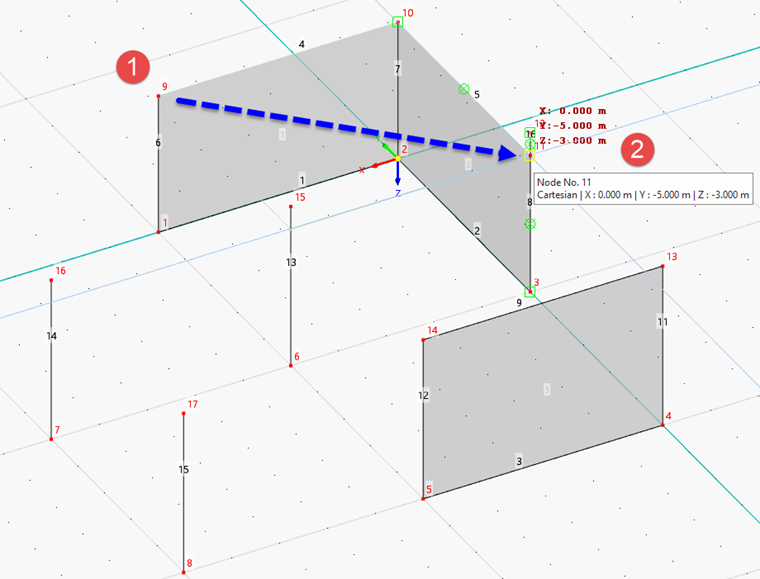

Definição de nós opostos da primeira laje

Como o tipo de rigidez e a espessura também se aplicam à segunda laje, continue a definir as superfícies. Clique nos nós 15 e 13 , por exemplo, para definir a laje superior.

Clique com o botão direito para sair da função 'Nova superfície retangular'.

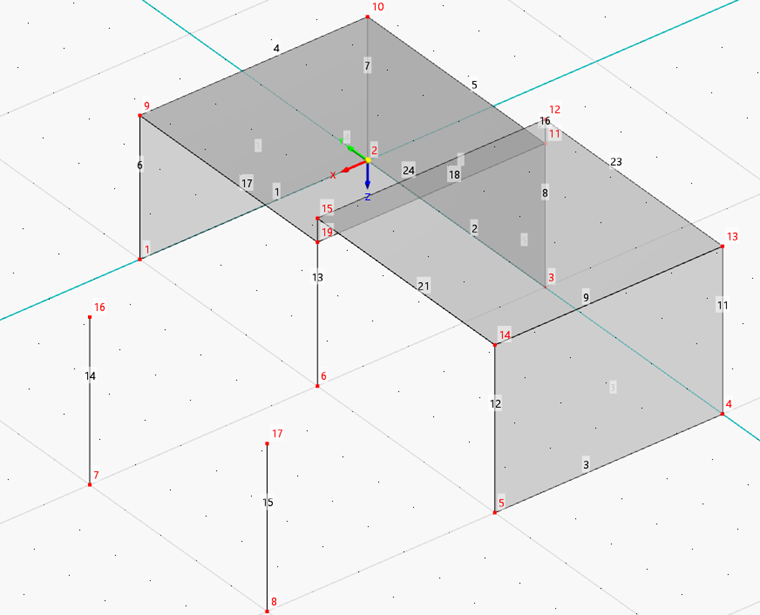

Duas lajes

Superfície conectada

Para criar sem qualquer dificuldade a superfície vertical entre as lajes, as linhas 8 e 10 sobrepostas, bem como a linha 13 devem ser remodeladas.

Dividir linhas

Clique botão na barra de ferramentas para ativar a função 'Unir linhas'. De seguida, desenhe uma janela sobre todo o modelo.

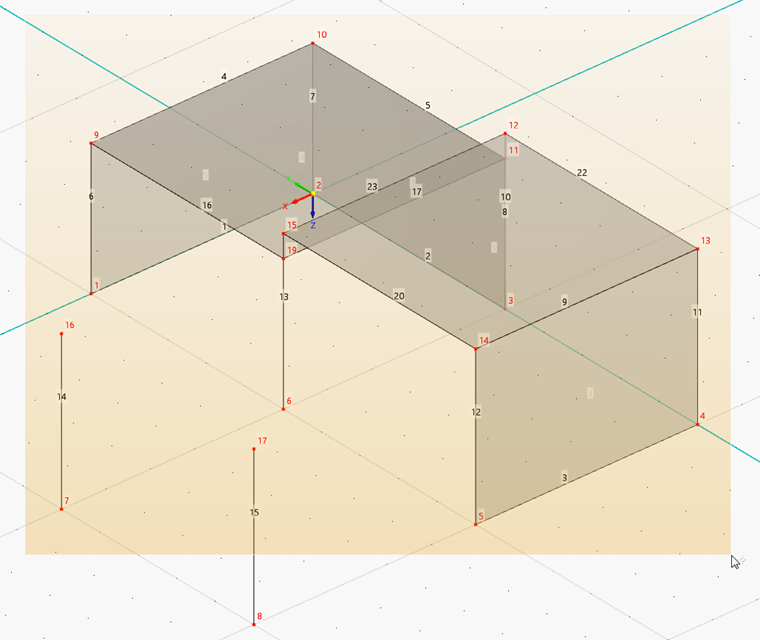

Dividir linhas através de uma janela de desenho sobre elas

As linhas sobrepostas são substituídas por linhas contínuas. A linha 13 está dividida em duas linhas.

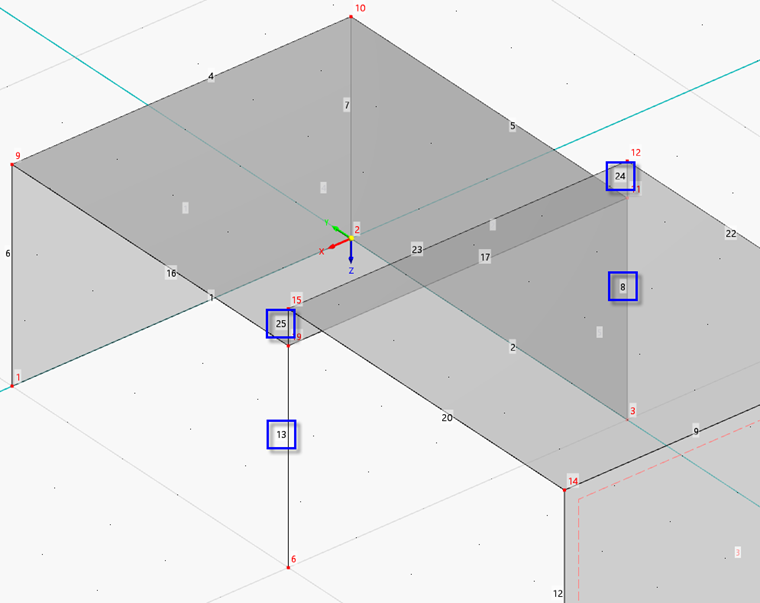

Linhas divididas

A numeração pode novamente ser ligeiramente diferente da apresentada na figura acima. Clique com o botão direito do rato numa área vazia do espaço de trabalho ou pressione Esc para sair da função.

Definição de superfície através de linhas de contorno

Seria possível criar a superfície de ligação através da nova definição de um retângulo. Em alternativa, esta superfície pode ser criada através da seleção das suas linhas de fronteira.

Clique ao lado do botão 'Nova superfície retangular' para abrir a lista de formas de superfície.

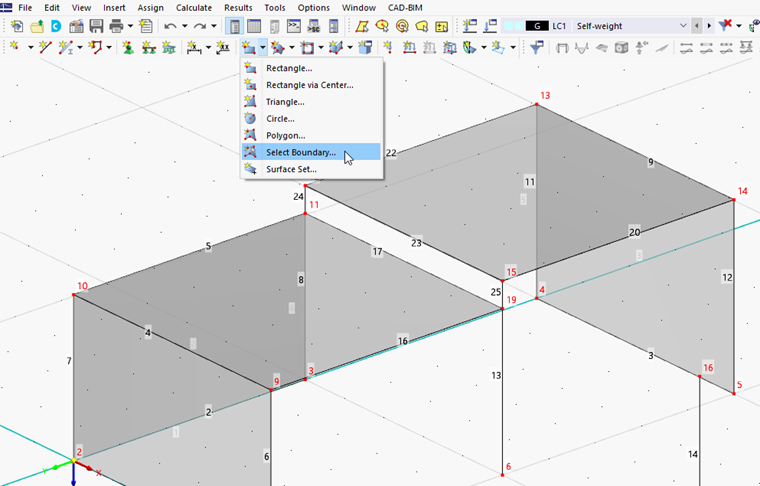

Lista de formas de superfície com o botão "Selecionar fronteira"

Na área 'Espessura com material', selecione a espessura nº 2 que foi definido para paredes.

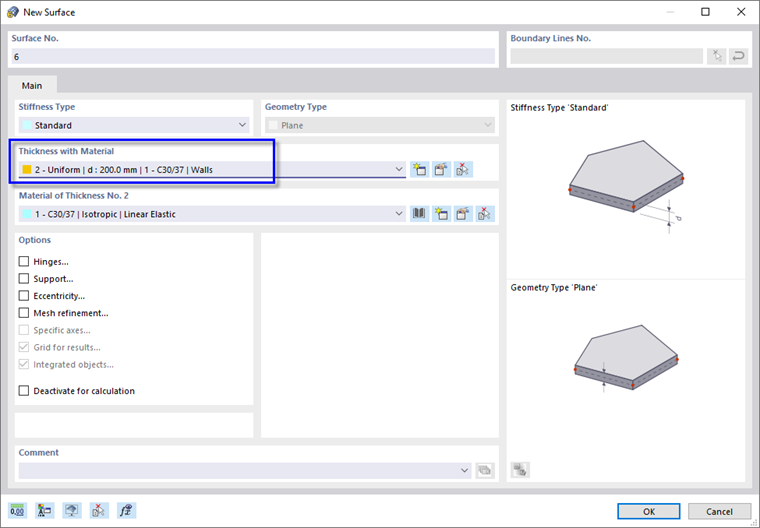

Definição do tipo de espessura para superfície de ligação

Clique em OK. Depois, selecione as linhas 17 e 23 a 25 para definir a superfície entre as lajes.

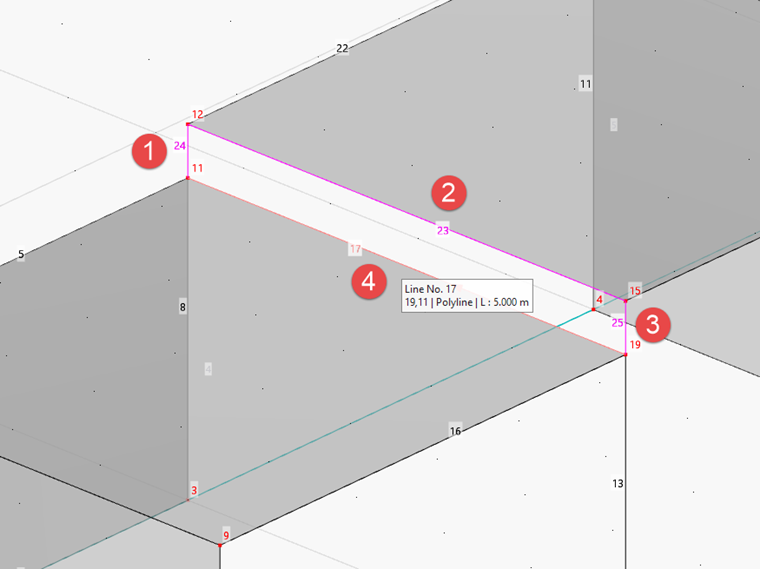

Seleção de linhas de contorno de superfície de ligação

Quando tiver selecionada a última das quatro linhas de contorno, a superfície nº 6 é criado. Clique com o botão direito para sair da função 'Selecionar contorno'.
