Geração da malha

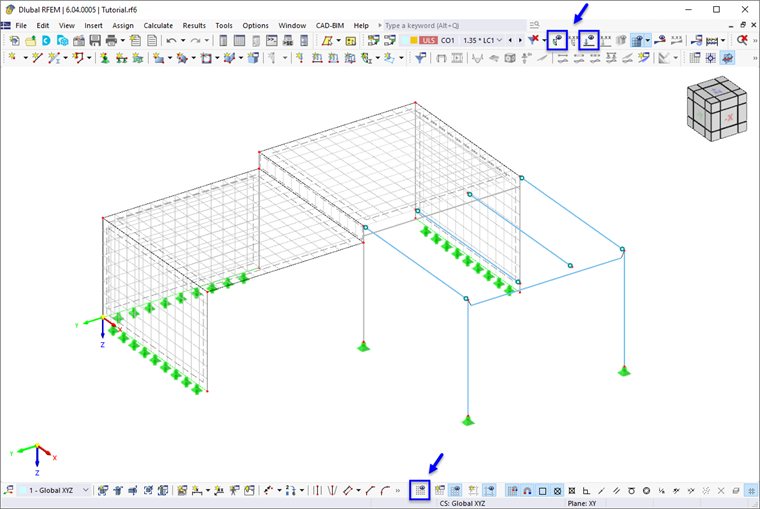

Para criar a malha de EF com a configuração padrão, selecione o menu Calcular e clique em Gerar malha. Quando tiver sido gerada, a malha é apresentada nas superfícies do modelo (caso não seja apresentada, abra novamente o menu Calcular e seleccione Mostrar malha).
Para uma melhor visualização da malha, pode utilizar o botão
na barra de estado para desativar a grelha do plano de trabalho. Utilize os botões
e
na barra de ferramentas para ocultar as imperfeições e as cargas.
Ajustar o tamanho da malha
Pode verificar as definições que são aplicadas à malha por predefinição. Selecione o menu Calcular novamente e clique em Configuração da malha.
A área 'Configuração geral' do primeiro separador controla o comprimento alvo dos elementos finitos – o tamanho da malha que é aplicado globalmente a todos os objectos do modelo. Introduz o valor de 0,40 m para uma malha mais refinada.
Clique em OK & Aplicar para criar a malha com as novas configurações.
Aplicação de refinamentos de malha
Refinamento de malha de superfícies
Com a altura da superfície de ligação (n.º 6) de 50 cm, é criada apenas uma fila de elementos finitos entre as suas linhas de contorno superior e inferior. Isto não é suficiente para uma análise adequada.

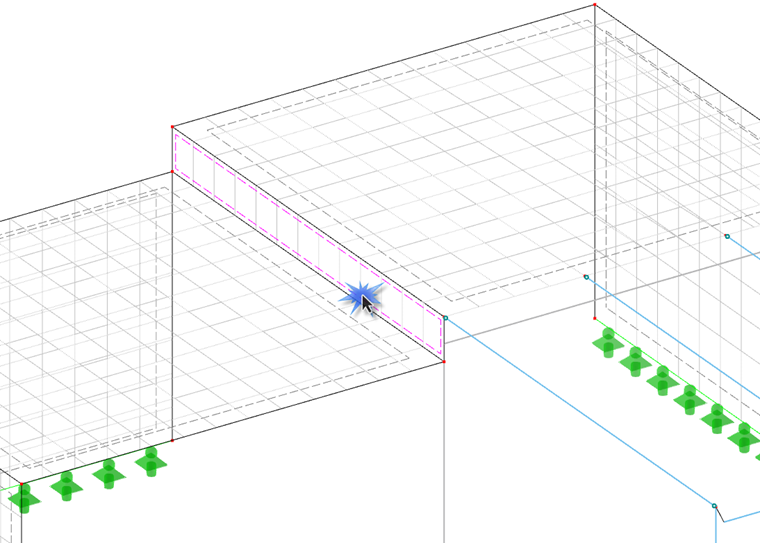

Para criar três linhas de elementos, define um refinamento de malha de superfície: Clique duas vezes na superfície nº 6 pelas linhas tracejadas que simbolizam as superfícies no modelo de estrutura de arame. Aumente o zoom, se necessário.

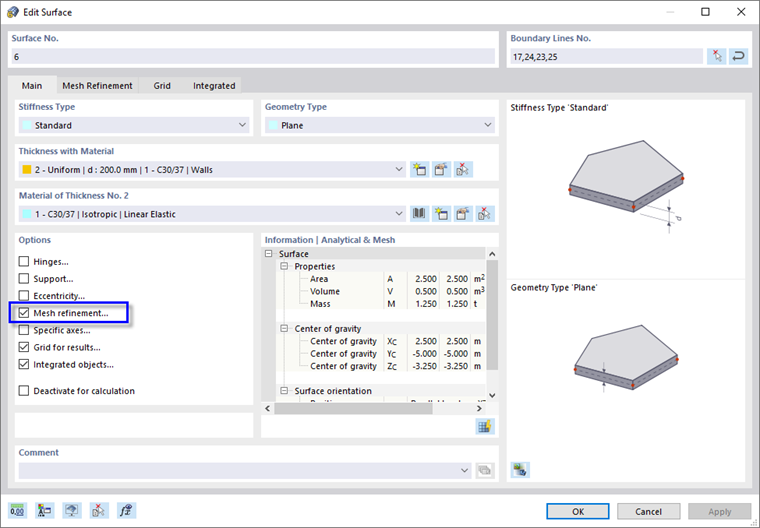

Na caixa de diálogo 'Editar superfície', seleccione a caixa de selecção Refinamento de malha na área 'Opções'.
Em seguida, clique no separador Refinamento de malha (1).
Na área 'Atribuição', clique no botão
para criar um novo refinamento de malha (2). A caixa de diálogo 'Novo refinamento de malha de superfície' é aberta. Introduz o comprimento pretendido de 0,17 m na área 'Parâmetros' (3) para que sejam criados três elementos com uma altura de 50 cm.
Clique em OK duas vezes para fechar as duas caixas de diálogo. Num dos cantos da superfície é apresentado um símbolo retangular. Simboliza o refinamento da malha.
Refinamento de malha de nós

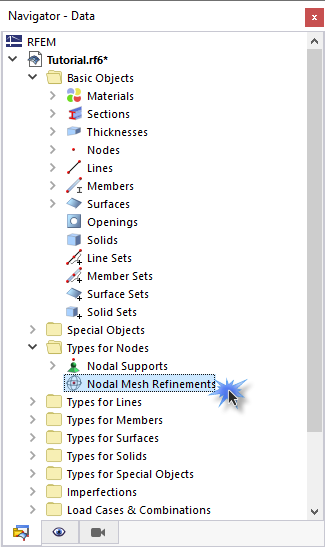

As áreas de refinamento da malha também podem ser definidas em torno de nós específicos. Para aplicar um método diferente, abra a pasta Tipos para nós no navegador. Em seguida, clique duas vezes em Refinamentos de malha de nós.

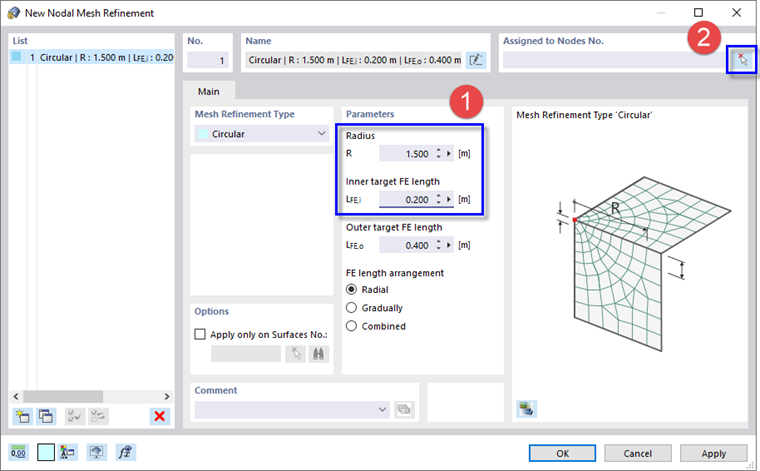

Na caixa de diálogo 'Novo refinamento de malha de nós', o tipo de refinamento circular é predefinido. Introduz o raio de 1,5 m e o comprimento alvo interior de 0,2 m na área 'Parâmetros' (1).
Para atribuir graficamente este novo tipo de refinamento a um nó, clique no botão
(2). Selecione o nó de canto nº 14 na ligação entre a parede e a plataforma.
Feche a caixa de diálogo 'Atribuição de nós' clicando em OK.
Clique em OK novamente para fechar a caixa de diálogo 'Novo refinamento de malha de nós'. É apresentado um símbolo esférico à volta do nó que representa a área de refinamento da malha (caso não seja apresentado, active a opção 'Refinamentos de malha de nós' no navegador 'Mostrar').
Por fim, crie a malha novamente clicando em Gerar malha no menu Calcular.
