Zadání ploch

Stěny

Při kopírování linií nahoru byly vytvořeny tři plochy. Chcete-li zkontrolovat jejich vlastnosti, vyberte všechny plochy přetáhnutím okna přes celý model. Poté dvakrát klikněte na jednu z vybraných ploch stěn.

V sekci 'Typ tuhosti' byl přiřazen typ tuhosti' Bez tloušťky'. Otevřete seznam a vyberte typ tuhosti Standardní (1).

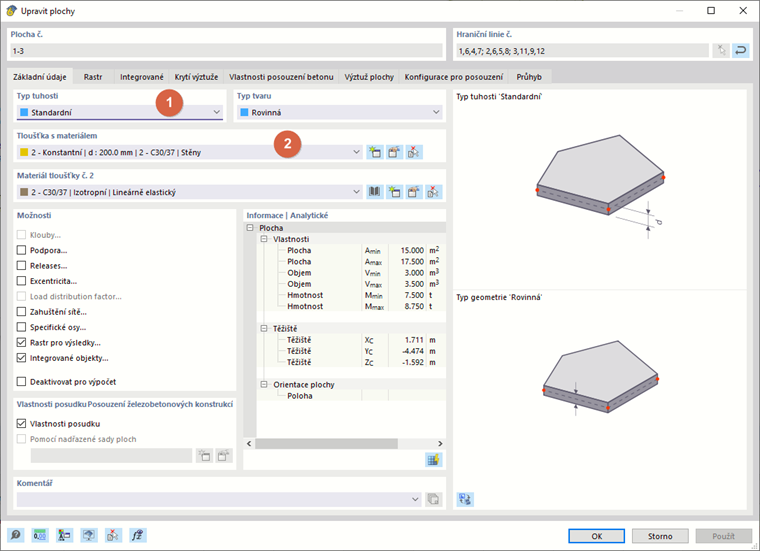

Zadání typů tuhosti a tloušťky pro stěny

V sekci 'Tloušťka s materiálem' vyberte tloušťku č. 2, která byla definována pro stěny (2).

Klikněte na OK. Pokud klikneme na prázdné místo v pracovním okně, abychom zrušili výběr, změní se barva ploch z červené na betonově šedou.

Desky

Pro přidání desek klikněte na button on the toolbar.

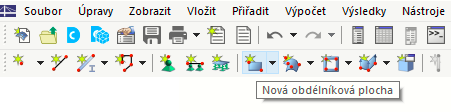

Tlačítko "Nová obdélníková plocha"

Otevře se dialog 'Nová obdélníková plocha'.

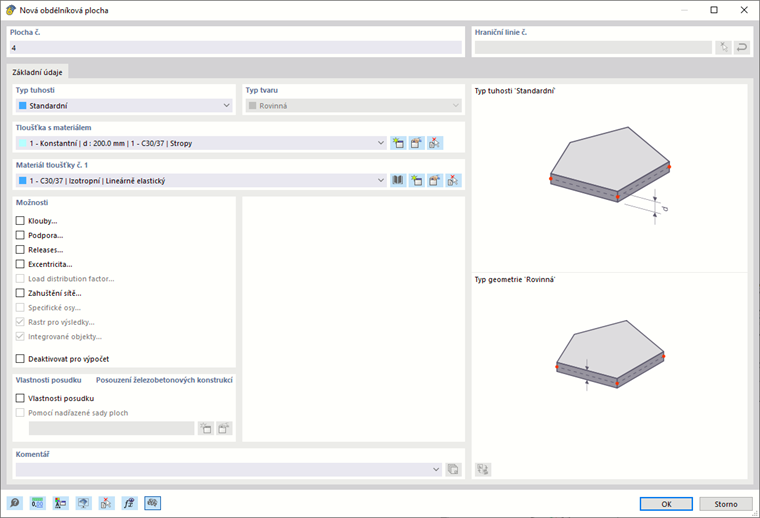

Dialog "Nová obdélníková plocha"

Zkontrolujte, že je pro strop nastaven typ tuhosti Standardní a materiál č. 1. Poté klikněte na OK a zadejte plochu graficky.

Definujte nižší stropní desku kliknutím na její diagonální rohy - například uzel 9 a poté uzel 11. (Pracovní rovinu není třeba upravovat, protože uzly desky již existují.)

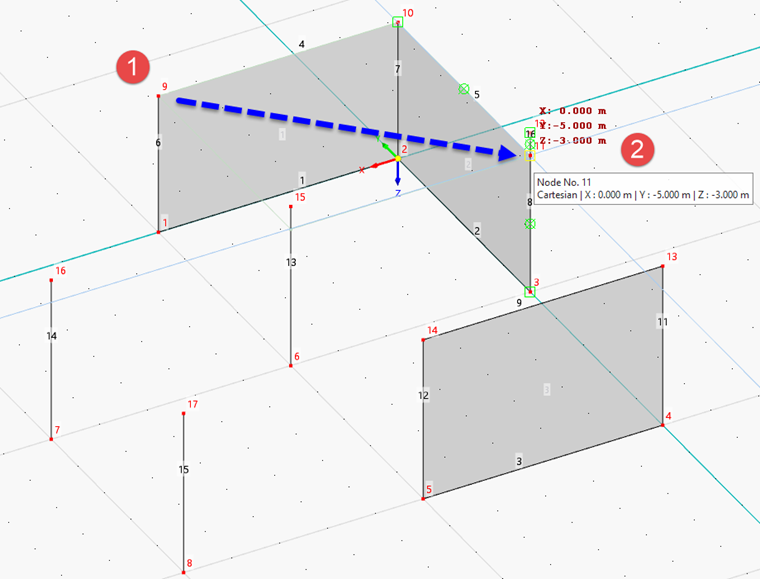

Definice protilehlých uzlů první desky

Protože typ tuhosti a tloušťka jsou stejné i pro druhou stropní desku, pokračujte v zadávání ploch. Kliknutím na uzly 15 a 13 zadáme například vyšší stropní desku.

Pravým tlačítkem myši ukončíme funkci 'Nová obdélníková plocha'.

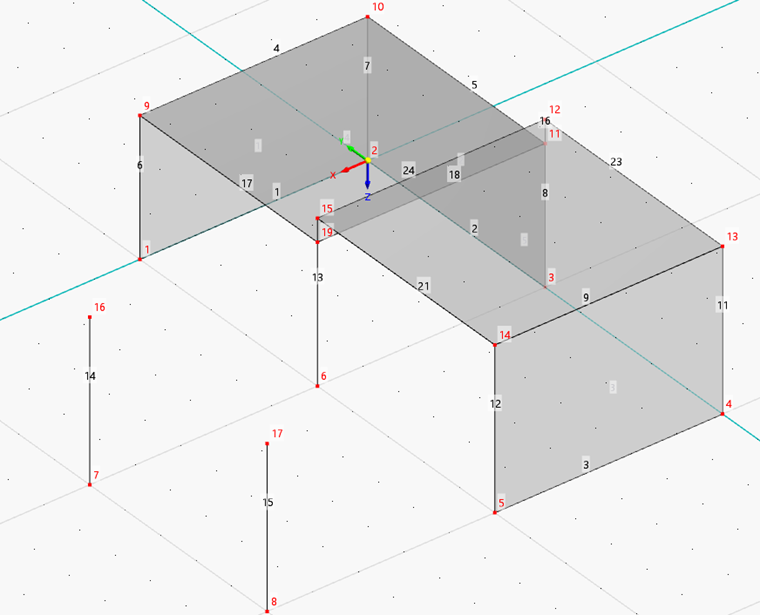

Dvě desky

Spojovací plocha

Aby bylo možné bez problémů vytvořit svislou plochu mezi stropními deskami, je třeba upravit překrývající se linie 8 a 10 a také linii 13.

Rozdělení linií

Click the button on the toolbar so that the 'Connect Lines' function is activated. Nakreslete okno přes celý model.

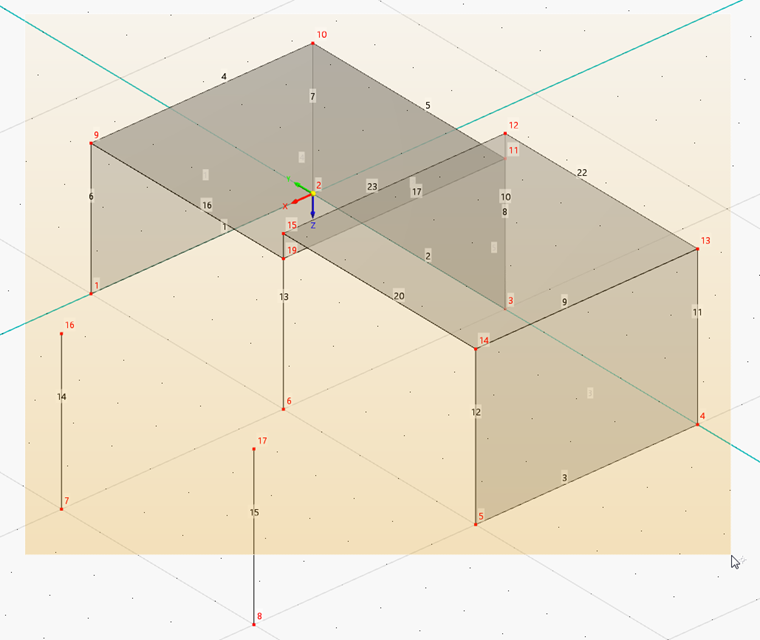

Rozdělení linií oknem přes ně

Překrývající se linie se nahradí spojitými liniemi. Linie 13 je rozdělena do dvou linií.

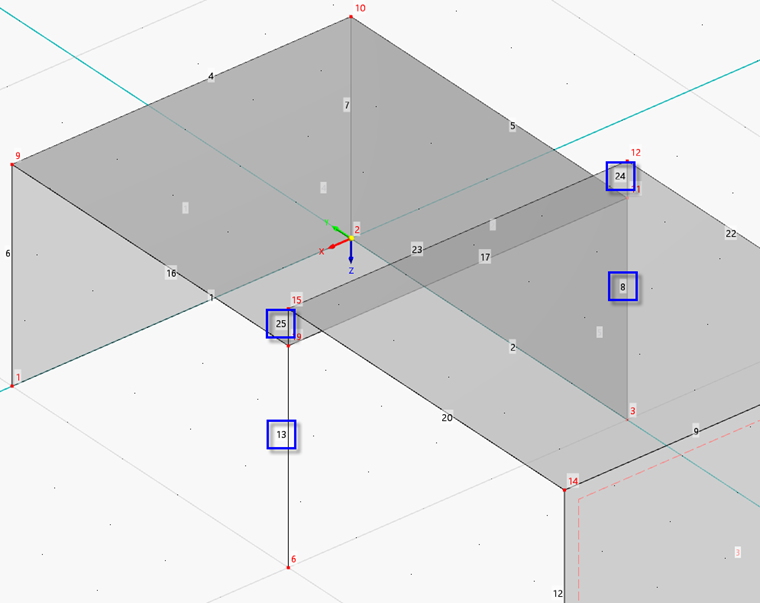

Rozdělené linie

The numbering may again be slightly different to that shown in the image above. Pro ukončení funkce klikněte pravým tlačítkem myši na prázdné místo v pracovním okně nebo stiskneme Esc.

Zadání plochy pomocí hraničních linií

Spojovací plochu by bylo možné vytvořit opět zadáním obdélníku. Alternativně lze tuto plochu vytvořit tak, že vybereme její hraniční linie.

Click next to the 'New Rectangular Surface' button to open the list of surface shapes.

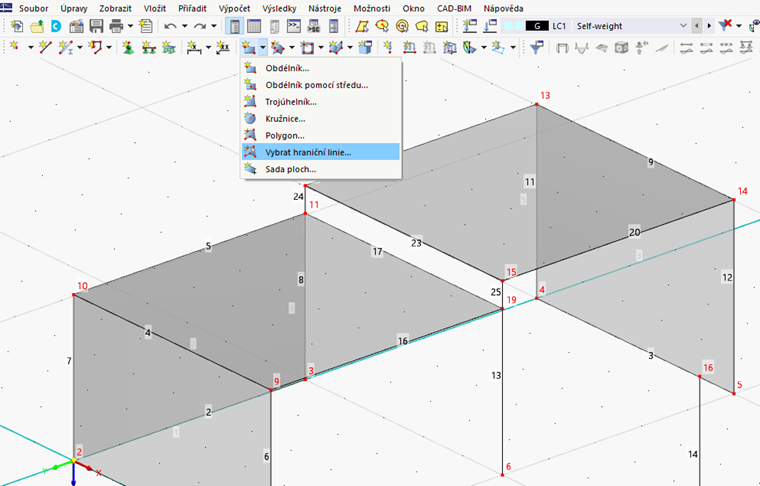

Seznam tvarů ploch pomocí tlačítka "Vybrat hranici"

V sekci 'Tloušťka s materiálem' vyberte tloušťku č. 2, která byla definována pro stěny.

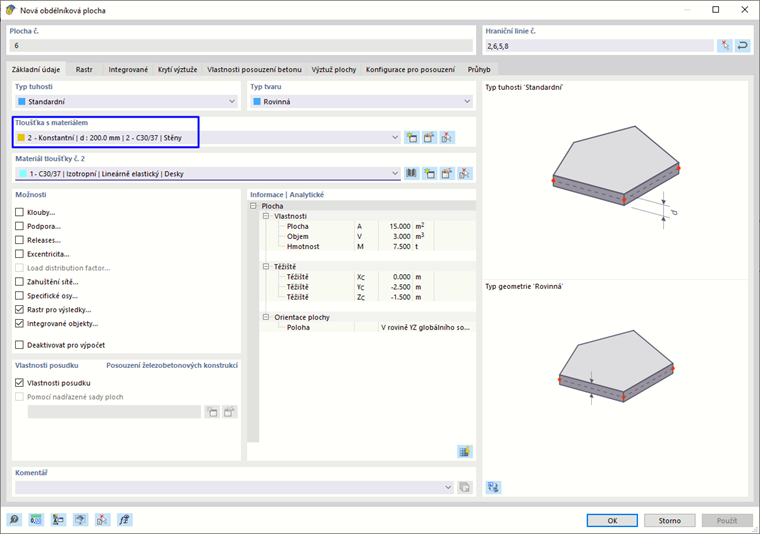

Zadání typu tloušťky pro připojenou plochu

Klikněte na OK. Poté pomocí linií 17 a 23 až 25 definujte plochu mezi deskami.

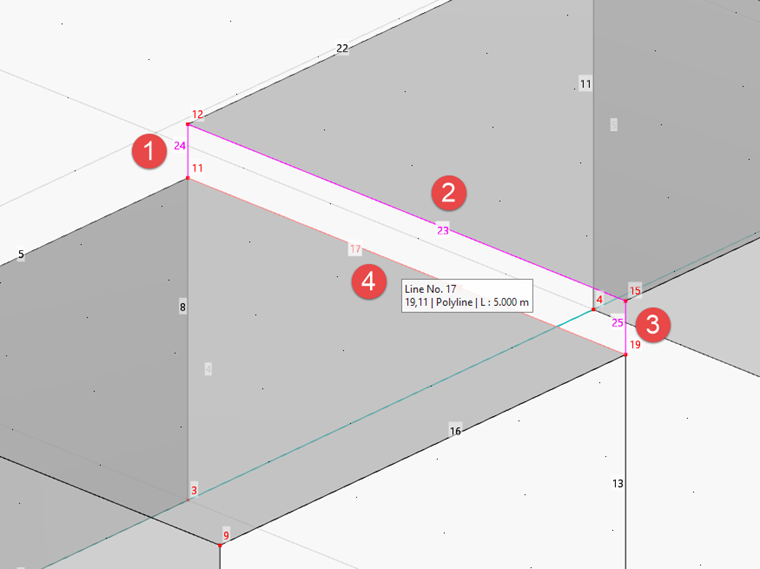

Výběr hraničních linií připojované plochy

Po vybrání poslední ze čtyř hraničních linií se zobrazí plocha č. 6. Pravým tlačítkem myši ukončíme funkci 'Vybrat hraniční linie'.
