Dokončení tiskového protokolu

Změna pořadí položek

Chcete-li uspořádat tiskový protokol jiným způsobem, můžete libovolnou položku přesunout přetažením v navigátoru na jiné místo. Přesuňme například obrázek z poslední stránky do kapitoly 8.1 Shrnutí.

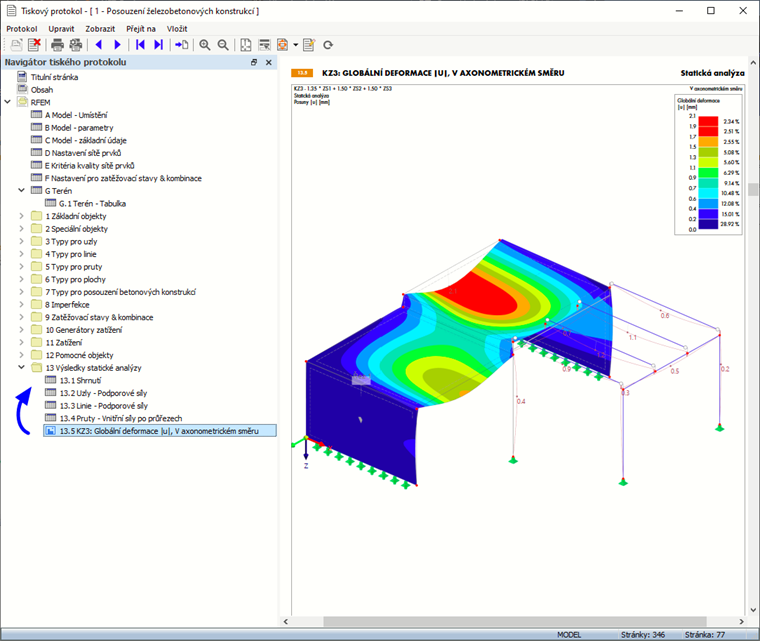

Pohyblivý obrázek v tiskovém protokolu

Vytvoření 3D PDF obrázku

RFEM nabízí možnost vložit 3D obrázek modelu do souboru PDF. Klikněte pravým tlačítkem myši na položku navigátoru pro obrázek - KZ3: Globální deformace |u|, Ve výchozím axonometrickém směru – otevření místní nabídky.

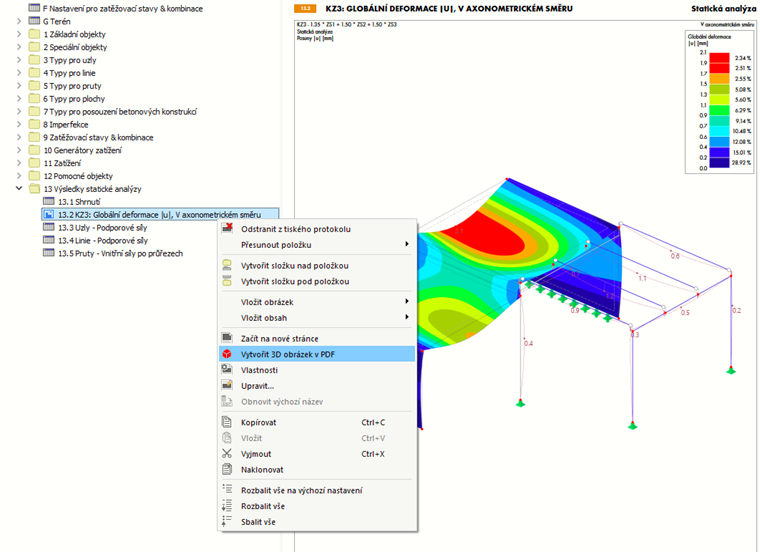

Místní nabídka obrázku

Vyberte položku Vytvořit 3D obrázek v PDF. Obrázek se zkonvertuje a pak se označí v navigátoru symbolem krychle.

Tisk tiskového protokolu

Jakmile je tiskový protokol sestaven, lze ho vytisknout kliknutím na tlačítko . Případně ho můžete uložit jako soubor .pdf: V nabídce Protokol klikněte na Export do PDF.

Otevře se dialog 'Uložit tiskový protokol do formátu PDF'. Zadejte složku a název souboru. Poté klikněte na Uložit a vytvořte soubor .pdf.

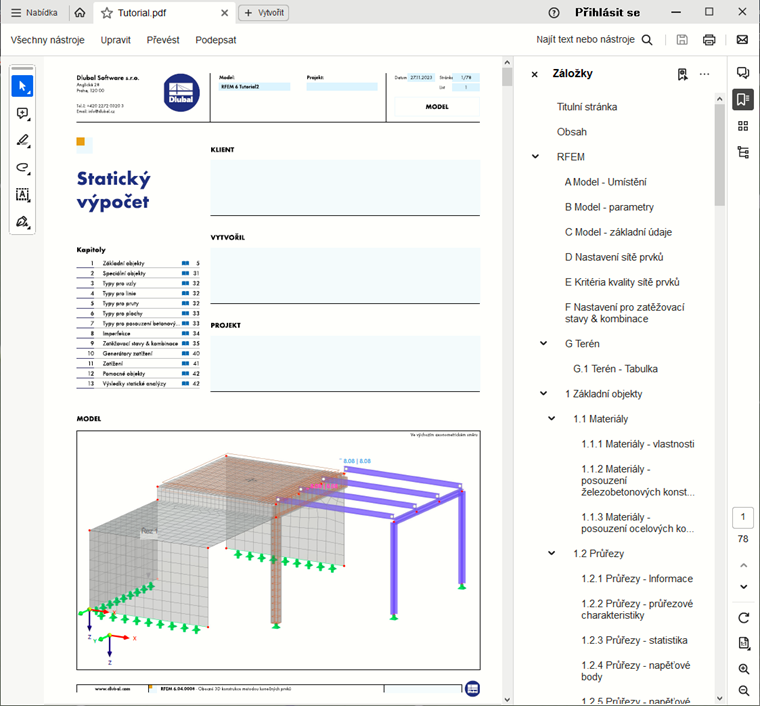

Soubor PDF v tiskovém protokolu

Tento soubor obsahuje záložky, které usnadňují orientaci v dokumentu. Pokud otevřete stránku s 3D PDF obrázkem, můžete zkusit otáčet modelem nebo ho zvětšit/zmenšit a zkontrolovat výsledky v uživatelsky definovaných pohledech.
