Spuštění programu RFEM
Pro spuštění programu RFEM klikněte na Start, vyberte Dlubal a otevřete seznam. Poté klikněte na Dlubal RFEM 6.xx.
Můžete také dvakrát kliknout na ikonu Dlubal RFEM 6.xx na ploše.
Vytvoření modelu konstrukce

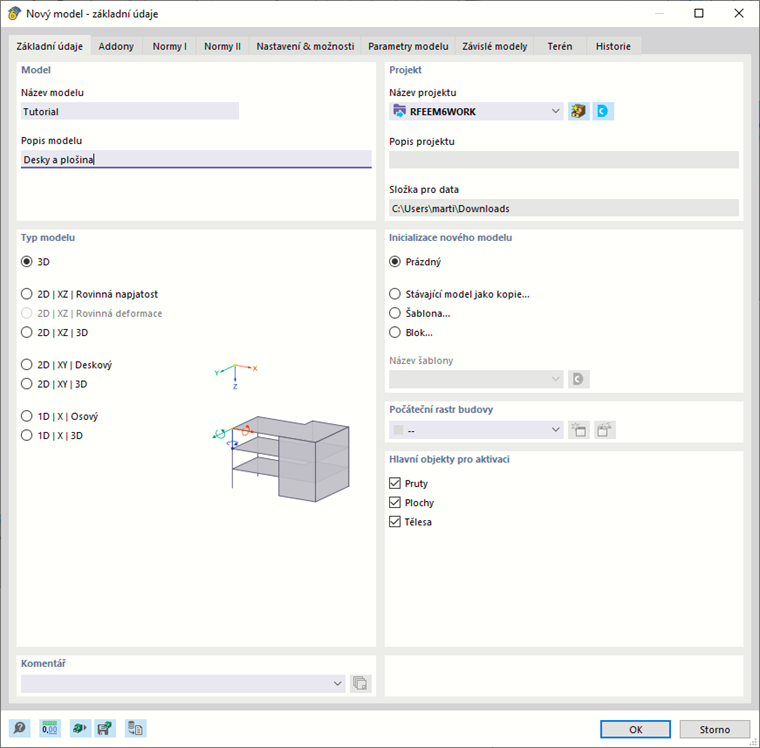

Po spuštění se otevře pracovní okno programu RFEM. V něm se otevře dialog, kde je třeba zadat základní údaje nového modelu. (Pokud RFEM již nějaký model zobrazuje, zavřete ho kliknutím na Zavřít v nabídce Soubor. Poté kliknutím na Nový v nabídce Soubor otevřete dialog 'Nový model - základní údaje'.)
Do pole 'Název modelu' zadejte Tutoriál a do pole 'Popis modelu' zadejte Desky a plošina. Název modelu je třeba zadat vždy, protože se jedná také o název souboru. Popis je volitelný.
V sekci 'Typ modelu' je přednastavena možnost 3D. Ta je nutná pro prostorové modelování.
Dále klikněte na druhou záložku v tomto dialogu: Addony.
Ujistěte se, že jsou aktivovány možnosti Generátor kombinací a klasifikace a Generátory zatížení. Ty umožňují vytvářet kombinace zatížení podle vybrané normy a automaticky převádět plošná zatížení na zatížení na pruty.

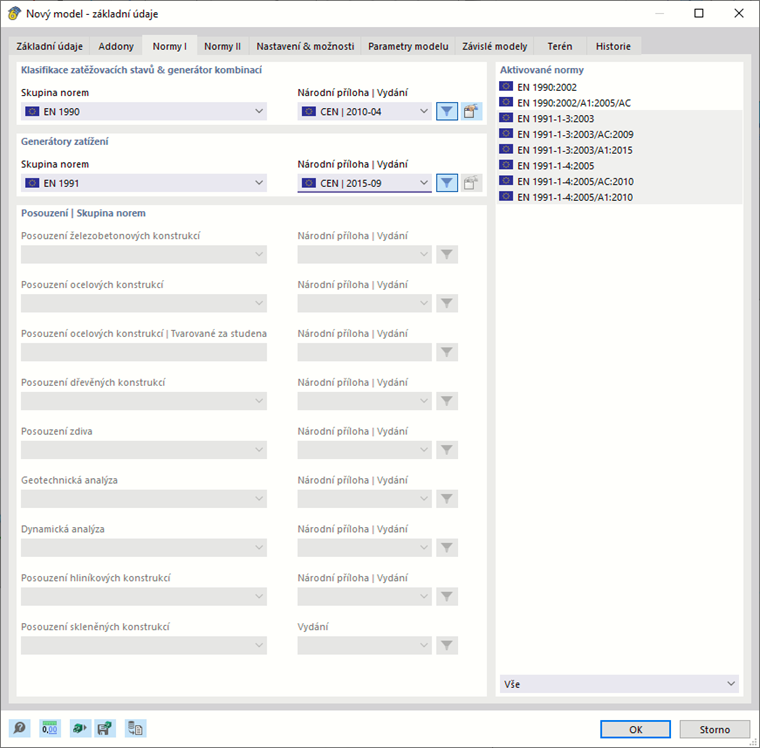

Přejděte na záložku Normy I.
V sekci 'Klasifikace zatěžovacích stavů a generátor kombinací' vyberte ze seznamu 'Skupina norem' položku EN 1990. Poté vyberte univerzální CEN | 2010-04 z 'národní přílohy | Seznam vydání'.
V sekci 'Generátory zatížení' vyberte ze seznamu 'Skupinu norem' EN 1991 a CEN | 2015-09 z 'národní přílohy | Seznam vydání'.
Skupiny norem 'Posouzení' nejsou k dispozici, protože nebyly aktivovány v předchozí záložce.

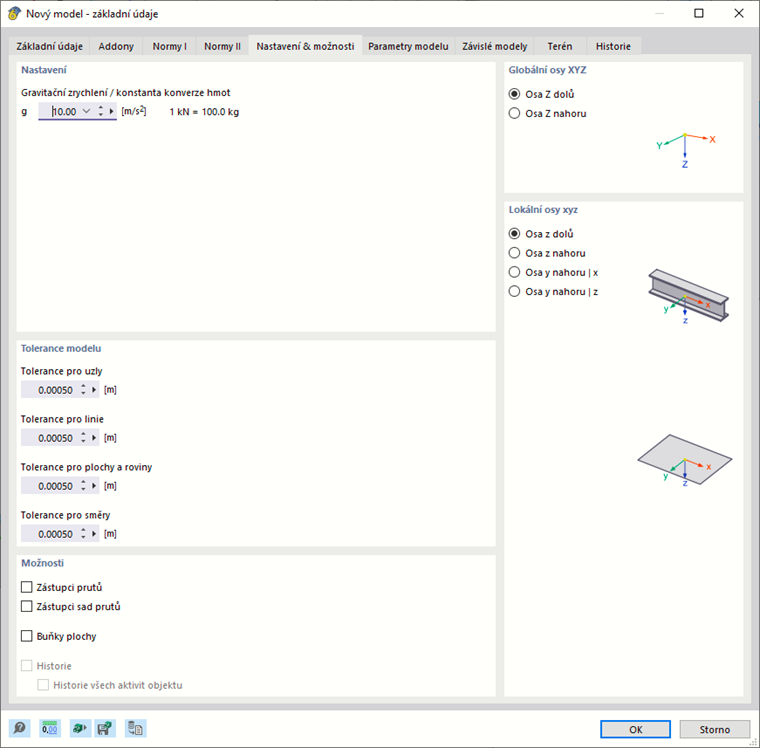

Pokračujte na záložku Nastavení & možnosti.
V sekci 'Globální osy XYZ' se ujistěte, že je nastavena možnost Osa Z dolů. Dále zkontrolujte, zda je v sekci 'Lokální osy xyz' vybrána možnost Osa z dolů. První řídí globální osový systém modelu, druhé lokální osy prutů a ploch.
Deaktivujte všechna zaškrtávací políčka ( Zástupci prutů , Zástupci sad prutů , Buňky plochy ) v sekci 'Možnosti'. Tyto funkce by neměly být použity ve výukovém modelu.
Základní údaje modelu jsou nyní definovány. Dialog zavřete tlačítkem OK.
Nyní se nám zobrazí prázdná pracovní plocha.
