Запуск RFEM
Чтобы запустить RFEM, нажмите Пуск , выберите Dlubal и откройте список. Затем нажмите Dlubal RFEM 6.xx.
Также можно дважды щелкнуть по значку Dlubal RFEM 6.xx на рабочем столе.
Создание модели

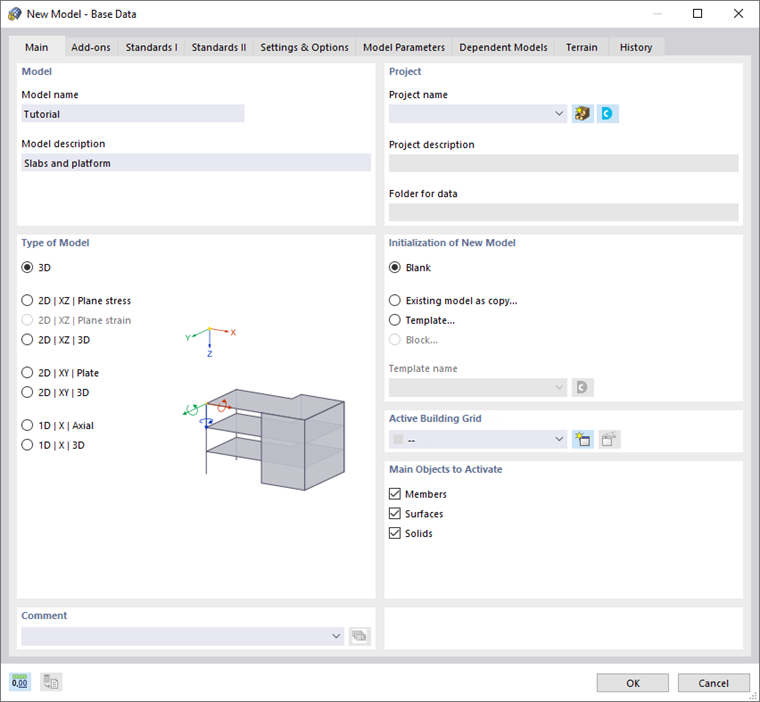

Откроется рабочее окно RFEM. Показывается диалоговое окно, в котором должны быть заданы основные данные новой модели. (Если программа RFEM уже отображает модель, закройте ее, выбрав Закрыть в меню Файл. Затем нажмите "Новая" в меню " Файл ", чтобы открыть диалоговое окно 'Новая модель - основные данные'.)
Введите Учебное пособие в поле 'Название модели' и Плиты и платформа в поле 'Описание модели'. Название модели необходимо вводить всегда, поскольку оно также является именем файла. Описание не является обязательным.
В поле 'Тип модели' включена по умолчанию опция 3D. Это требуется для пространственного моделирования.

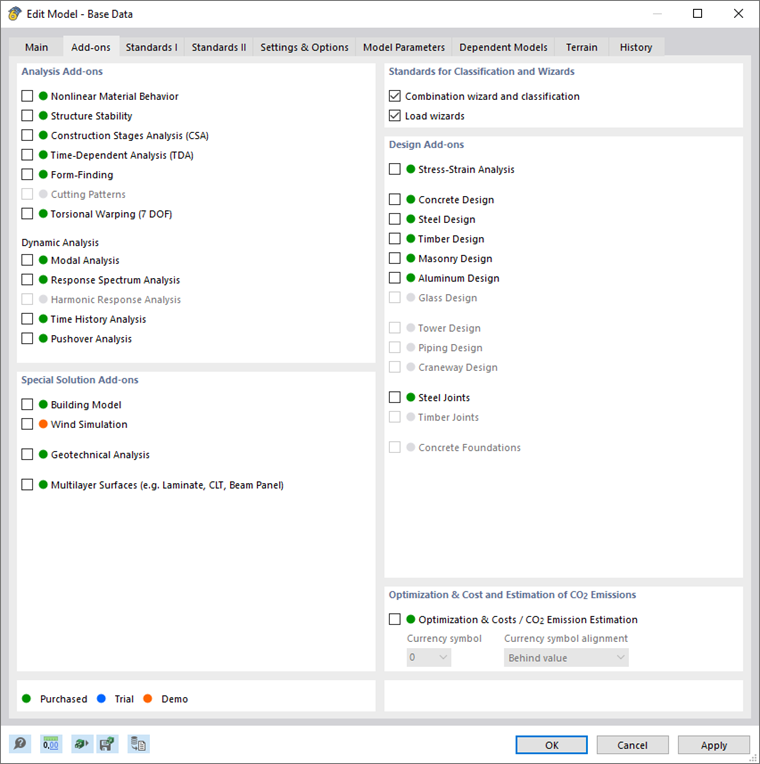

Затем нажмите на вторую вкладку этого диалогового окна: Аддоны.
Убедитесь, что опции Мастер комбинаторики и классификации и Мастера нагрузок активированы. С их помощью можно создавать сочетания нагрузок по выбранным нормам и автоматически преобразовывать нагрузки на площадь в нагрузки на стержни.

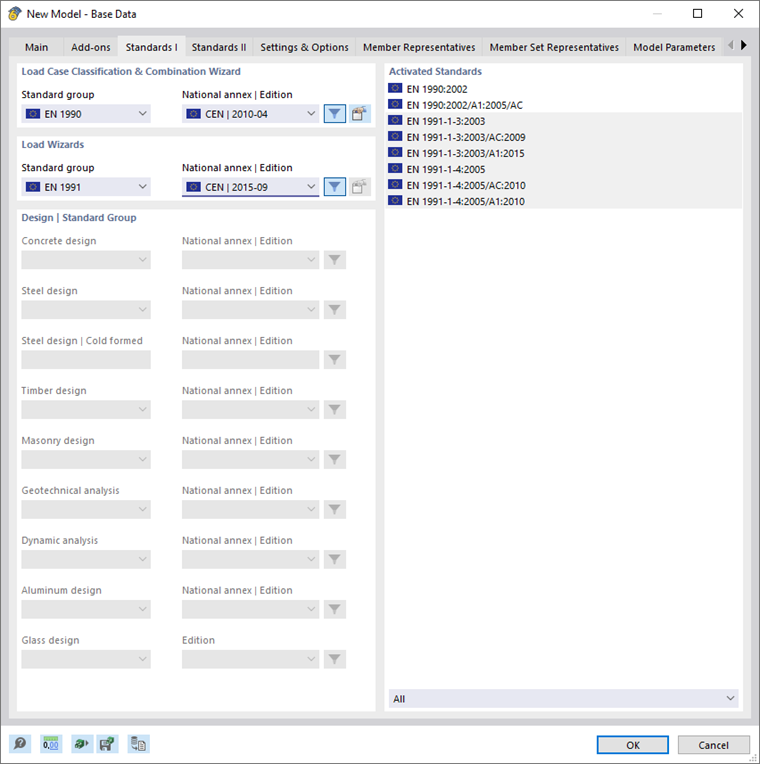

Перейдите к вкладке « Нормы I ».
В области 'Мастер классификации и сочетания нагрузок' выберите EN 1990 из списка 'Группа норм'. Тогда выберите универсальную CEN | Параметр 2010-04 из 'Национального приложения | Список изданий'.
В области 'Мастера нагрузок' выберите из списка 'Группа норм' EN 1991 и {}CEN | 2015-09 из 'Национального приложения | Список изданий'.
Группы нормативов 'Расчёт' недоступны, поскольку они не были включены в предыдущей вкладке.
Затем выберите вкладку « Параметры и опции ».
Убедитесь, что в области 'Общие оси XYZ' установлена опция Z вниз. Проверьте также, выбрана ли опция z вниз в области 'Местные оси xyz'. Первый управляет общей системой координат модели, второй - локальными осями стержней и поверхностей.
Деактивируйте все флажки ( Репрезентанты стержней , Репрезентанты блоков стержней , Ячейки поверхности ) в области 'Опции'. Эти функции не должны использоваться в учебной модели.
Теперь основные данные модели заданы. Закройте диалоговое окно с помощью кнопки ОК.
Будет отображено пустое рабочее окно RFEM.
