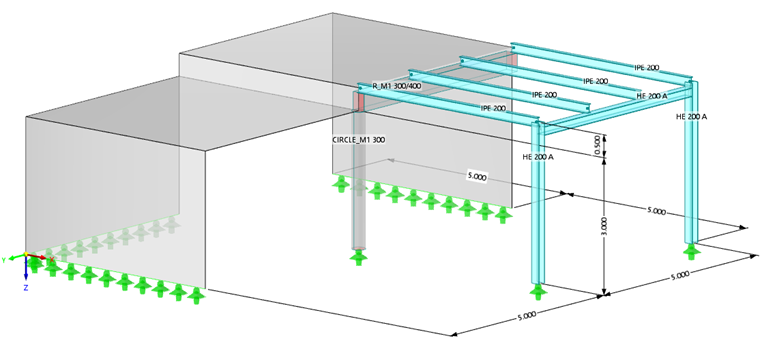

Модель представляет собой железобетонную конструкцию с прикрепленной к ней стальной платформой. Между ними располагаются две плиты с вертикальным смещением. Плиты опираются на три бетонные стены и одну колонну. Одна поверхность имеет по свободному краю тавровую балку. Все поверхности жестко связаны.
Смежная платформа поддерживается на своем удаленном конце рамной конструкцией. Поскольку балки платформы шарнирно соединены с плитой и рамой, они не передают никаких изгибающих моментов.
Материалы, толщины и сечения
В качестве материалов для конструктивной модели используется бетон C30/37 и сталь S 235.
Толщина полов и стен по 20 см. Бетонная колонна в центре модели состоит из круглого сечения диаметром 30 см. Для балки перекрытия применяется прямоугольный сечение шириной 30 см и глубиной 50 см. Стальная рама состоит из профилей HE-A 200, в то время как балки платформы сделаны из профилей IPE 200.
Нагрузки
Нагрузки применяются через четыре загружения (ЗГ).
LC1 включает в себя собственный вес модели и вес перекрытия на плитах, равный 0,75 кН/м².
В LC2 - LC4 определяются временные нагрузки. Это нагрузки категории А размером 1,50 кН/м², которые применяются отдельно к обеим плитам и платформе.
Несовершенства
Для отдельных стержней необходимо учитывать, например, влияние несовершенств в соответствии с Еврокодом 3. Несовершенства учитываются как отдельные категории, а не как загружения (как в предыдущих версиях программы).
Для всех колонн начальные дефекты раскачивания равны ϕ0 = 1/200. Они применяются индивидуально в противоположном направлении оси Y, так что они отражают самые низкие формы колебаний модели. Кроме того, для стальных колонн в том же направлении учитываются начальные локальные дефекты изгиба e0/L = 1/200 (кривая потери устойчивости c для оси z стержня). Неровности изгиба не имеют отношения к бетонной колонне по Еврокоду 2.
