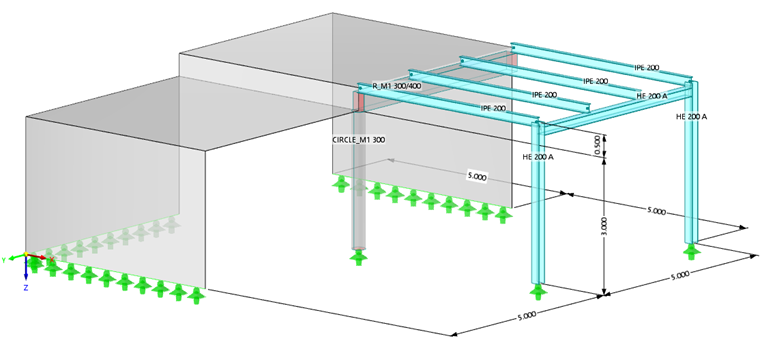

El modelo representa una estructura de hormigón con una plataforma de acero adjunta. Hay dos losas con una desviación vertical entre ellas. Las losas están apoyadas en tres muros de hormigón y un pilar. Una superficie tiene una viga en T integrada en un borde libre. Todas las superficies están conectadas rígidamente.
La plataforma adyacente está apoyada por una estructura aporticada en su extremo remoto. Dado que las vigas de la plataforma están conectadas con apoyos articulados fijos a la losa y al pórtico, no transfieren ningún momento flector.
Materiales, espesores y secciones
En cuanto a los materiales, se utiliza hormigón C30/37 y acero S 235 para el modelo estructural.
El espesor de los pisos y paredes es de 20 cm cada uno. El pilar de hormigón en el centro del modelo se compone de una sección circular de 30 cm de diámetro. Para la viga del pilar inferior se utiliza una sección rectangular de 30 cm de ancho por 50 cm de canto. El pórtico de acero se compone de secciones HE-A 200, mientras que las vigas de la plataforma están compuestas de secciones IPE 200.
Cargas
Las cargas se aplican a través de cuatro casos de carga (CC).
El CC1 incluye el peso propio del modelo y el peso del piso sobre las losas que es de 0,75 kN/m².
De CC2 a CC4, se define la sobrecarga de uso (cargas vivas). Se trata de cargas de categoría A de 1,50 kN/m² cada una y se aplican por separado a las dos losas y a la plataforma.
Imperfecciones
Para barras individuales, se deben considerar los efectos de las imperfecciones según el Eurocódigo 3, por ejemplo. Las imperfecciones se consideran como categorías separadas, no como casos de carga (como en versiones anteriores del programa).
Para todos los pilares, las imperfecciones iniciales de verticalidad son ϕ0 = 1/200. Se aplican individualmente en la dirección Y opuesta para que reflejen las formas del modo más bajo del modelo. Además, se consideran las imperfecciones de curvatura inicial local e0/L = 1/200 para los pilares de acero en la misma dirección (curva de pandeo c para el eje z de la barra). Las imperfecciones de curvatura inicial no son relevantes para el pilar de hormigón según el Eurocódigo 2.
