Imperfecciones locales

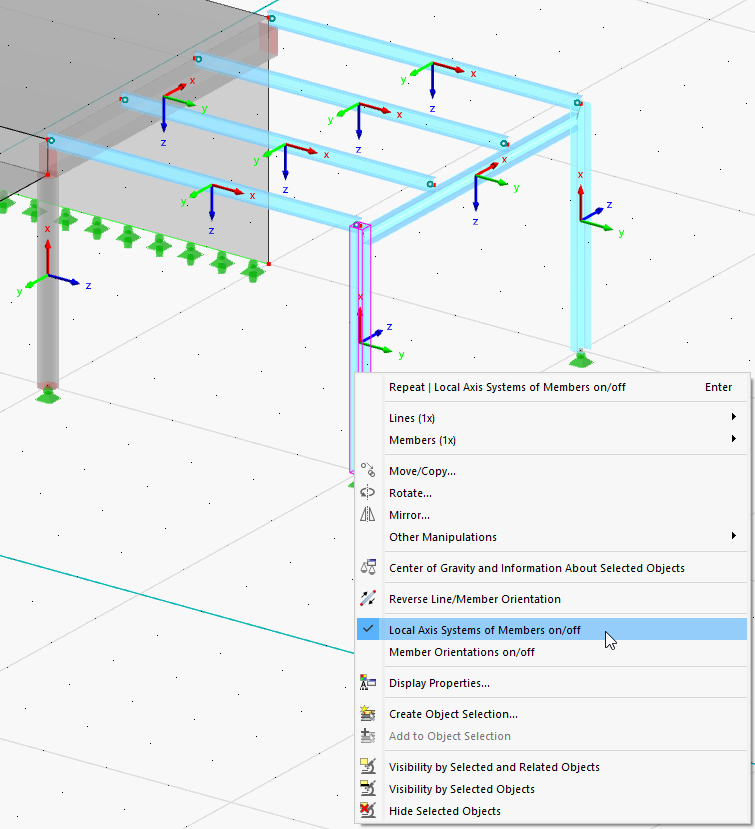

Las imperfecciones se refieren a los ejes locales de cada pilar. Para mostrar los ejes de las barras, haga clic con el botón secundario del ratón en una de las barras y abra su menú contextual. Seleccione la opción Sistemas de ejes locales de barras activados/desactivados.

Pilares de hormigón

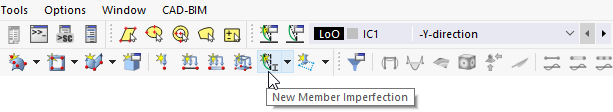

Para definir la imperfección del pilar de hormigón, haga clic en el botón Imperfección - Barra en la barra de herramientas.

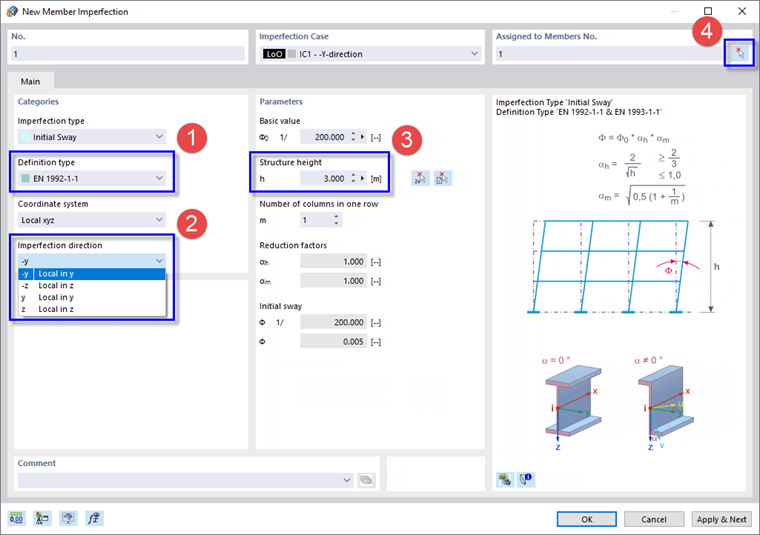

En el cuadro de diálogo 'Nueva imperfección de barra', se preestablece el tipo de imperfección 'Verticalidad inicial'.

En el área 'Categorías', seleccione EN 1992-1-1 de la lista 'Tipo de definición' (1) para que se apliquen los parámetros según el Eurocódigo 2.

Mueva el cuadro de diálogo para que pueda ver los ejes del pilar de hormigón. Su eje y local apunta en la dirección Y global. Para aplicar la imperfección inicial de verticalidad en la dirección opuesta, seleccione -y de la lista en el área 'Dirección de imperfección' (2).

En el área 'Parámetros', introduzca la altura del pilar a 3 m (3). Next click the Seleccionar individualmente button in the 'Assigned to Members' area (4) and select the concrete column in the graphics. Haga clic en Aceptar para volver al cuadro de diálogo.

Continúe definiendo imperfecciones haciendo clic en Aplicar y siguiente .

Pilares de acero

Imperfección inicial de verticalidad

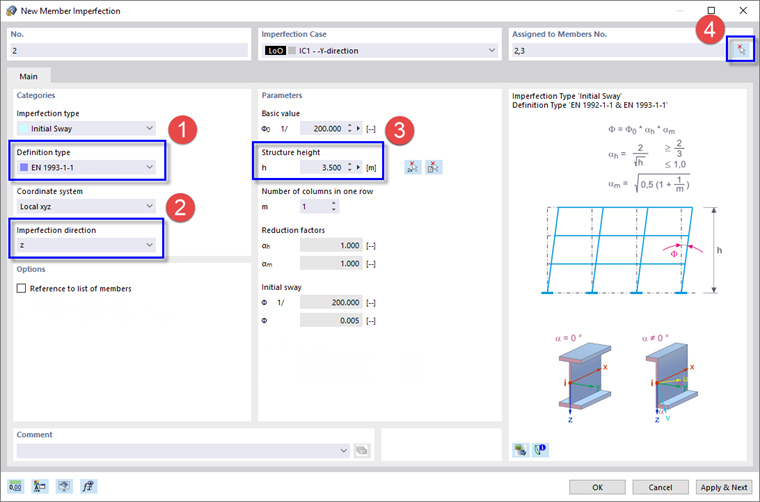

Seleccione EN 1993-1-1 de la lista 'Tipo de definición' (1) para aplicar los parámetros según el Eurocódigo 3 para los pilares de acero. Debido a la rotación de los pilares, sus ejes z locales apuntan en la dirección Y negativa. Seleccione z de la lista 'Dirección de imperfección' (2).

Introduzca la altura del pilar que es de 3.5 m (3). Luego haga clic en el botón Seleccionar individualmente button again (4) to select the two steel columns one by one in the graphics. Cuando regrese al cuadro de diálogo, sus números se muestran en el área 'Asignado a barras'.

Haga clic en Aplicar y siguiente nuevamente.

Curvatura

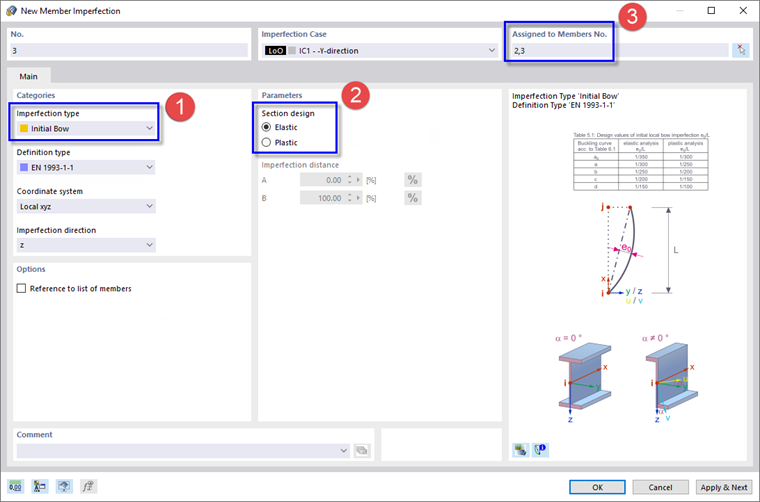

En el área 'Categorías', seleccione el tipo de imperfección Curvatura inicial (1). Asegúrese de que se establezca EN 1993-1-1. Como no se va a realizar ningún análisis plástico, configure la opción Elástico en el área 'Parámetros' (2). Luego introduzca los números de las barras de acero núm. 2,3 manualmente (3) a menos que desee volver a seleccionarlos gráficamente.

Las imperfecciones de la curvatura solo son relevantes para los pilares de acero, no para el pilar de hormigón. Por lo tanto, cierre el cuadro de diálogo haciendo clic en Aceptar.

If the imperfections are not displayed on the model, use the Visualización de imperfecciones button to switch them on.

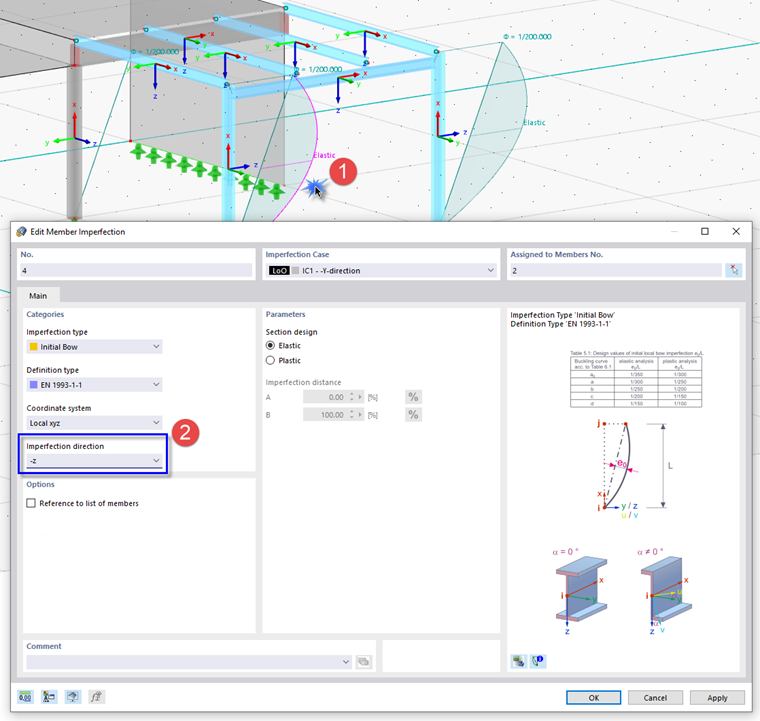

El gráfico muestra que las imperfecciones de curvatura aún no reflejan completamente la forma de pandeo de un pórtico. Haga doble clic en la imperfección de curvatura del pilar interior (barra núm. 2) para ajustarla (1). En el cuadro de diálogo 'Editar imperfección de barra', invierta la 'Dirección de imperfección' seleccionando -z de la lista (2). Luego haga clic en Aceptar.

Para ocultar los ejes de las barras nuevamente, haga clic con el botón secundario del ratón en una de las barras y anule la selección de la opción Sistemas de ejes locales de barras en su menú contextual (consulte la imagen Visualización de los ejes locales de las barras).

Modelo alámbrico

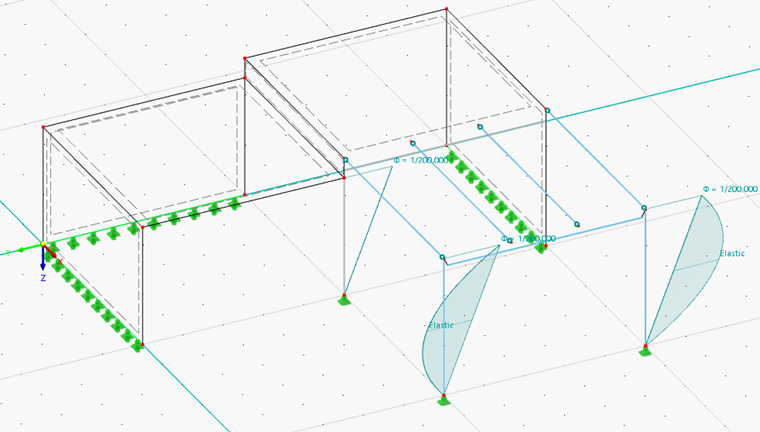

La visualización del modelo se puede modificar para una mejor visión de las imperfecciones: Haga clic en el botón Modelo de sólido transparente list button on the toolbar to open the display options. Seleccione el Modelo alámbrico.

Ahora las imperfecciones ya no están superpuestas por las secciones.

Restore the Transparent Model view by selecting the corresponding option in the list button (see the Selecting Display of 'Wireframe Model' image).
