En el siguiente paso, se crearán nuevas líneas y superficies copiando objetos hacia arriba.
Parte inferior
Puede utilizar el cubo de vistas para girar la vista (consulte el capítulo del modelo 000129). La rueda de desplazamiento del ratón le permite acercar y alejar.

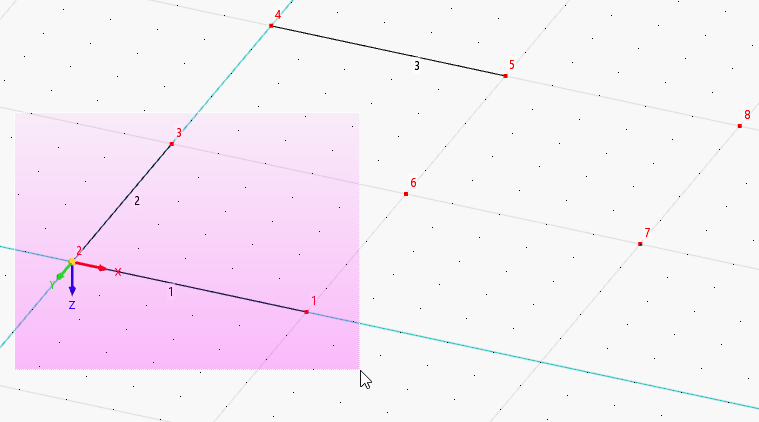

Seleccione las líneas 1 y 2 dibujando una ventana sobre ellas, de izquierda a derecha.
Los objetos seleccionados se caracterizan por un color diferente.
Ahora abra la función 'Mover/Copiar' haciendo clic en el
en la barra de herramientas (alternativamente, use la opción Mover/Copiar en el menú Edición → Manipulación ).

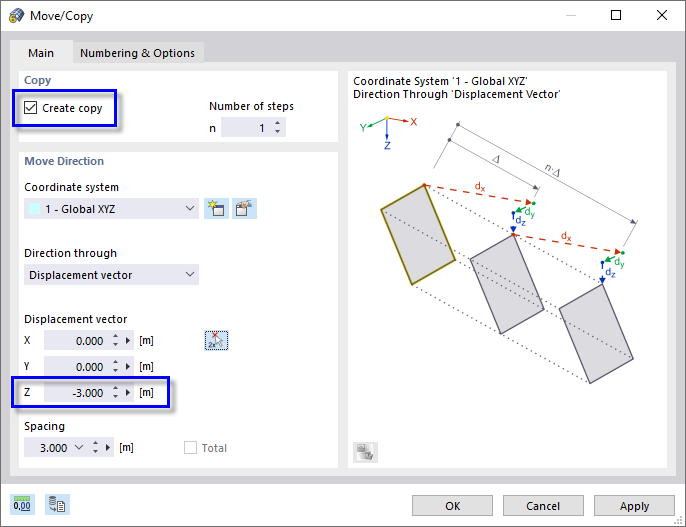

Seleccione la opción Crear copia en el área 'Copiar'. Introduzca el 'Vector de desplazamiento' que es de - 3 m en la dirección Z.
Seleccione la pestaña Numeración y opciones.

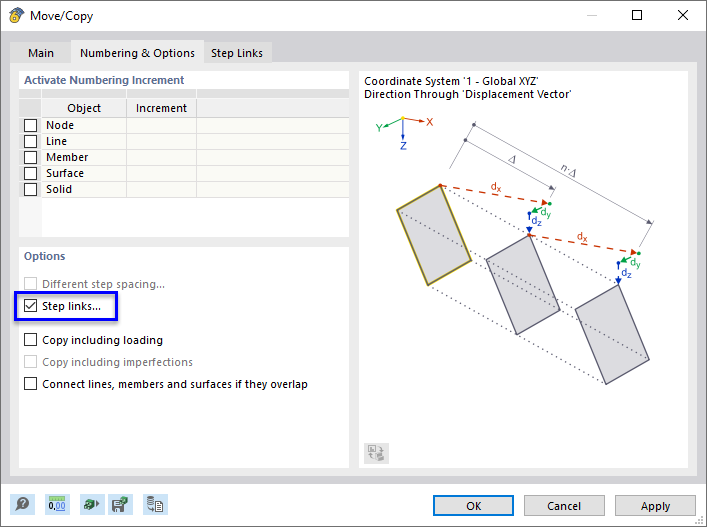

En el área 'Opciones', seleccione la opción Enlaces de pasos. Se agrega una pestaña adicional.
Vaya a la pestaña Enlaces de pasos.

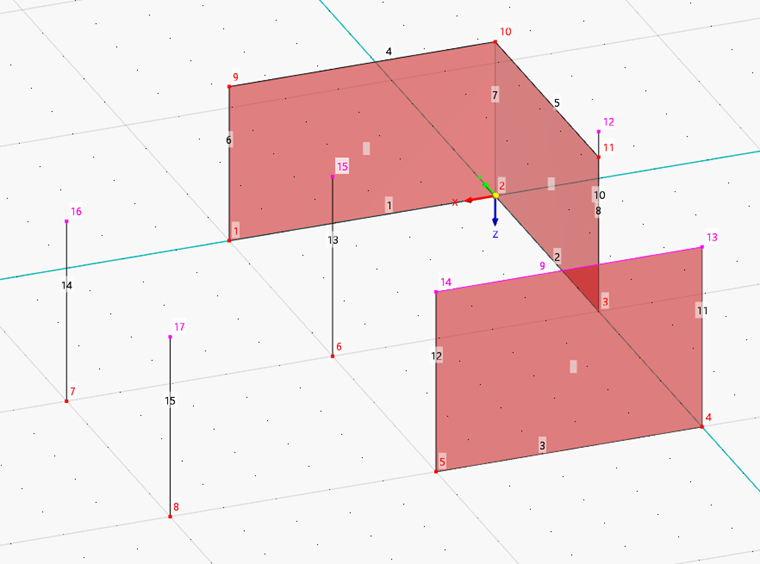

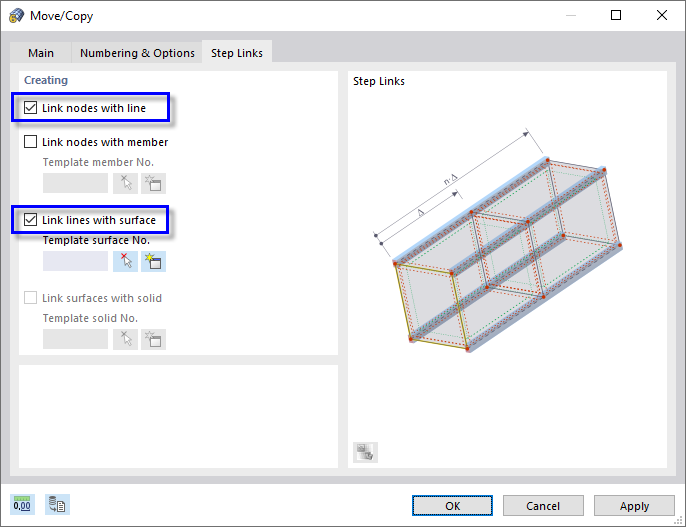

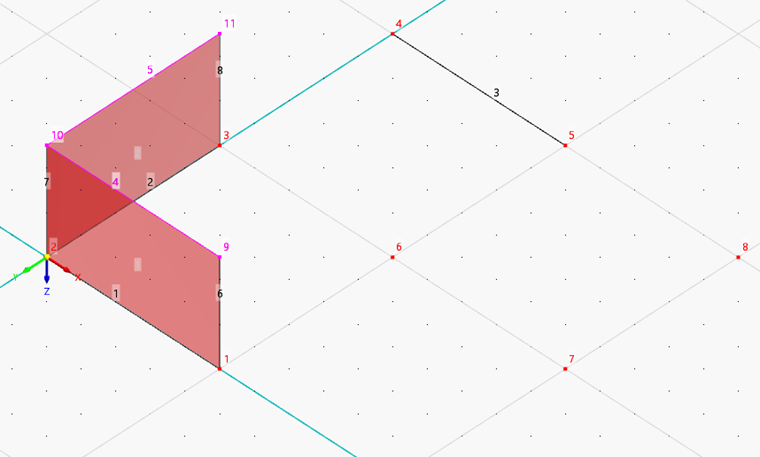

Seleccione las opciones Enlazar nudos con línea y Enlazar líneas con superficie. Luego haga clic en Aceptar. Se crearán nuevas líneas y superficies.
Parte superior

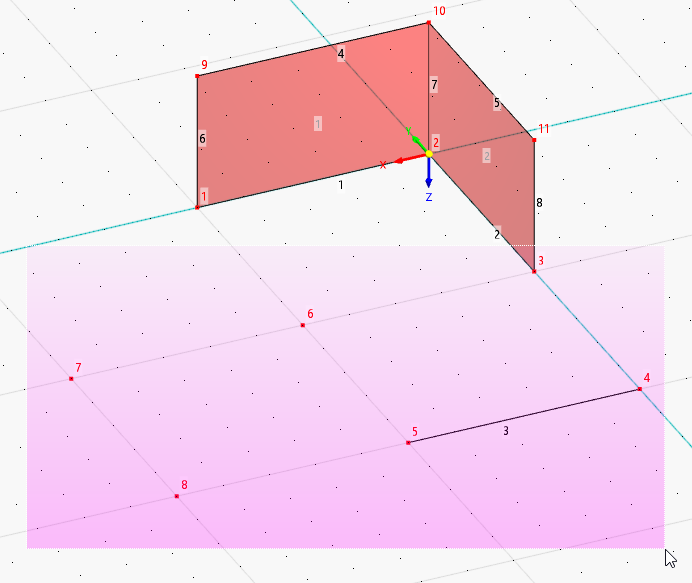

Gire la vista para que pueda seleccionar la línea 3 y los nudos 3 y 6 a 8 dibujando otra ventana. Puede usar el cubo de vistas para hacerlo.
Abra la función 'Mover/Copiar' de nuevo haciendo clic en el

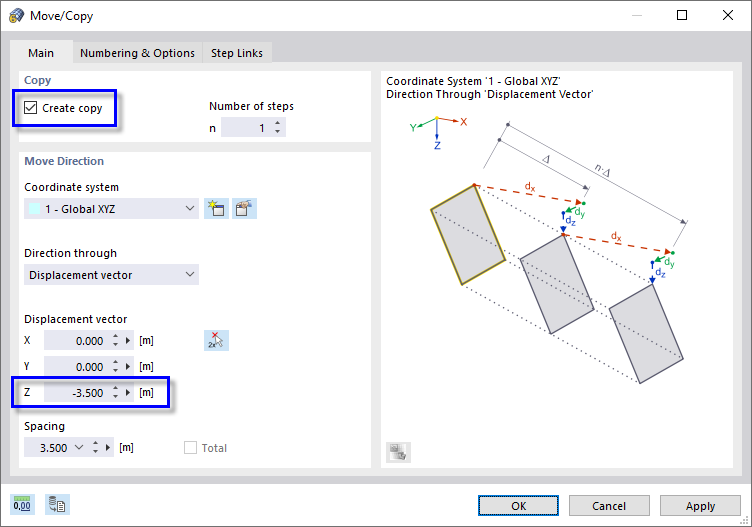

complemento, por ejemplo. En el cuadro de diálogo 'Mover/Copiar', asegúrese de que la opción Crear copia esté activada de nuevo en el área 'Copiar'. Introduzca el 'Vector de desplazamiento', que esta vez es de - 3.5 m.

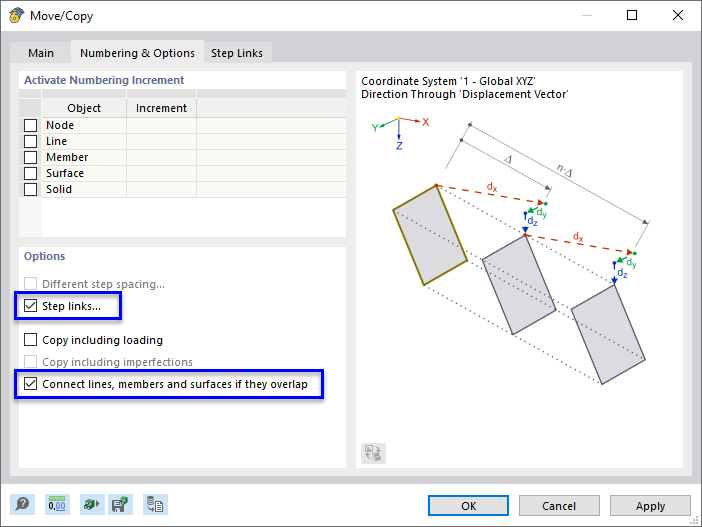

En la pestaña Numeración y opciones , seleccione las opciones Enlaces de pasos y Conectar líneas, barras y superficies si se solapan.
En la pestaña 'Enlaces de pasos', asegúrese de que las opciones Enlazar nudos con línea y Enlazar líneas con superficie estén configuradas de nuevo (consulte la imagen 'Crear líneas y superficies al copiar'). Luego haga clic en Aceptar.
