Видимости

Проверка результатов на сложных моделях может быть затруднена. Так называемые «видимости» позволяют отображать только те объекты, которые вы хотите оценить.

Стены

В нижней части навигатора щелкните вкладку , чтобы открыть навигатор '- Виды' (1).

Видимость поверхностей стен

На основе входных данных было создано несколько видений. Откройте элемент « Поверхности по толщине» и затем активируйте параметр «Тип стены», № 2 , установив флажок (2).

В результате с их результатами полностью отображаются только поверхности стен. Все остальные объекты затемнены.

Платформенные балки

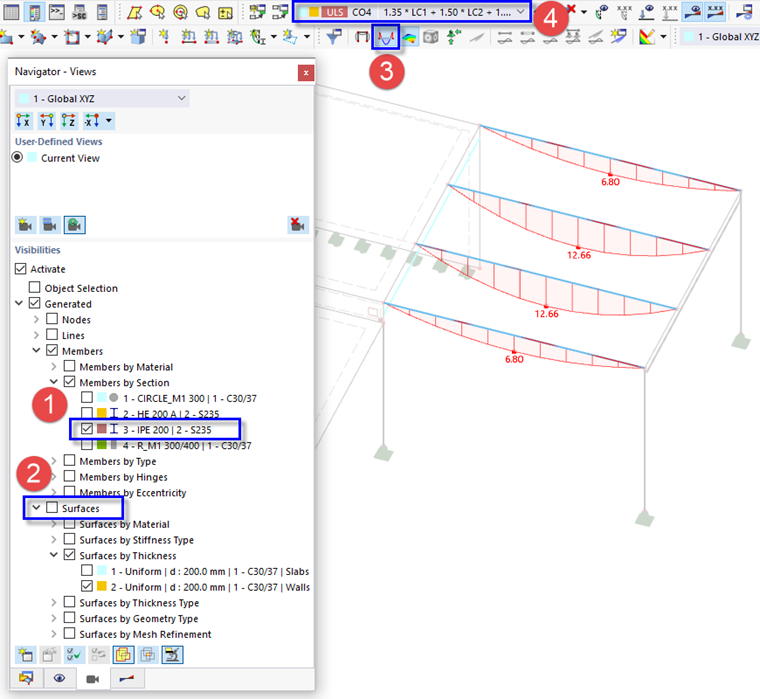

Точно так же можно применить видимость исключительно для отображения результатов балок платформы. Откройте элемент «Стержни по сечениям» и активируйте сечение IPE 200 , № 3 (1). Затем отключите элемент Поверхности (2).

Изгибающие моменты балок платформы

Нажмите кнопку на панели инструментов (3), чтобы отобразить внутренние силы стержней. Затем установите CO4 (4), который соответствует полной нагрузке.
