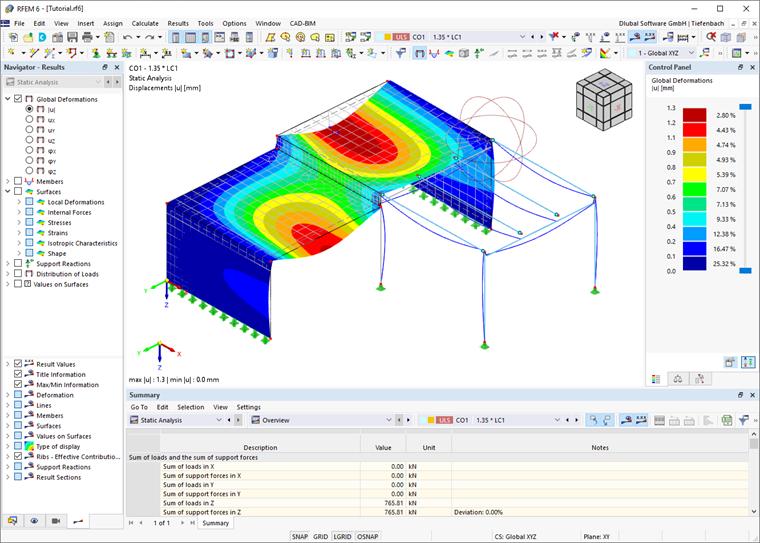

Деформации модели можно увидеть в рабочей области. На панели управления ' ' отображаются обозначения цветов. В навигаторе активируется новая вкладка, в которой можно управлять различными типами результатов. В таблице 'Сводка' приведена статистика расчета.
Результаты
