Чтобы создать бетонный стержень колонны, дважды щелкните вертикальную линию в центре (№ 13 ).

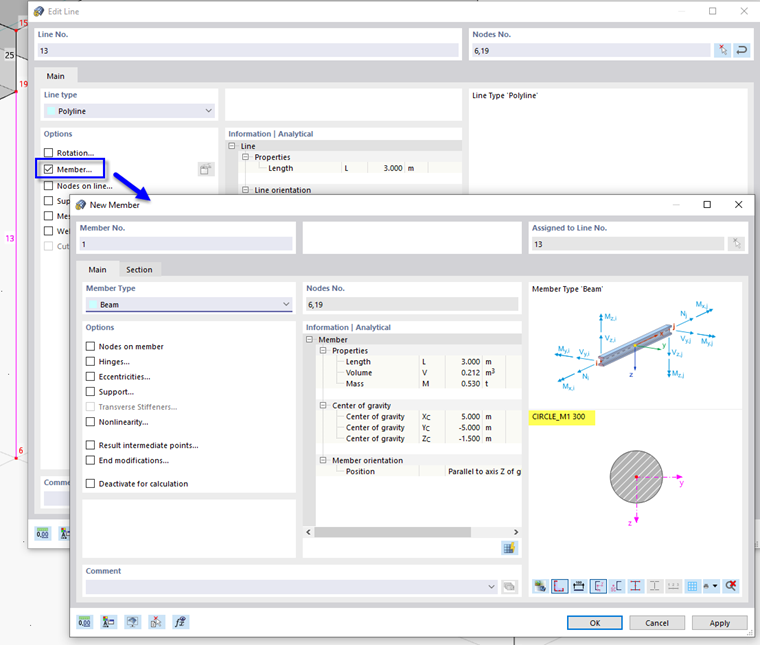

Активируйте опцию Стержень . Откроется диалоговое окно ' Новый стержень '. Раздел CIRCLE_M1 300 предустановлен, что имеет смысл.
Дважды нажмите OK , чтобы закрыть оба диалоговых окна.

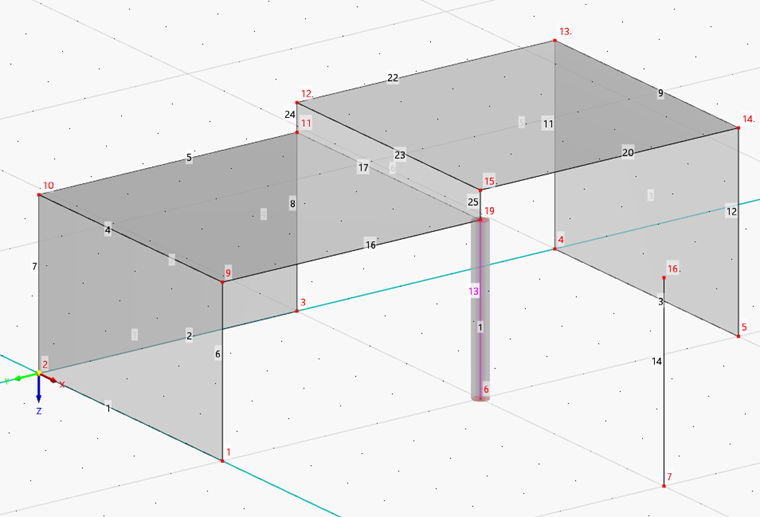

3D -рендеринг создает впечатление, что части колонны не полностью находятся внутри поверхностей. В данном учебном пособии используется несколько упрощенная конструктивная модель. Однако результаты достаточно точные. Расчет круглого стержня показан во второй части учебного пособия.
