Protože všechny plochy modelu mají stejnou tloušťku, stačilo by použít jeden typ tloušťky. Přesto budeme definovat dva typy - jeden pro stropy a druhý pro stěny. Tím se usnadní hromadná změna tloušťky stropů nebo stěn, což je potřeba například při posouzení. Kromě toho to může být užitečné při kontrole výsledků.

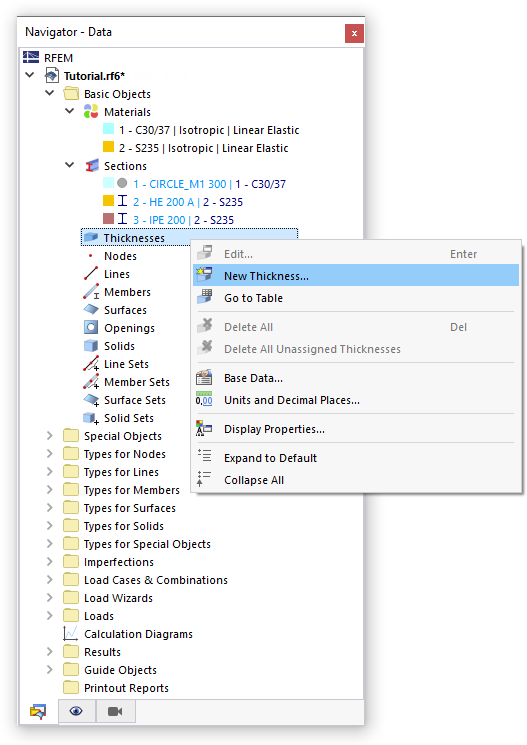

Kliknutím pravým tlačítkem myši na položku Tloušťky v navigátoru otevřeme její místní nabídku. Vyberte možnost Nová tloušťka.

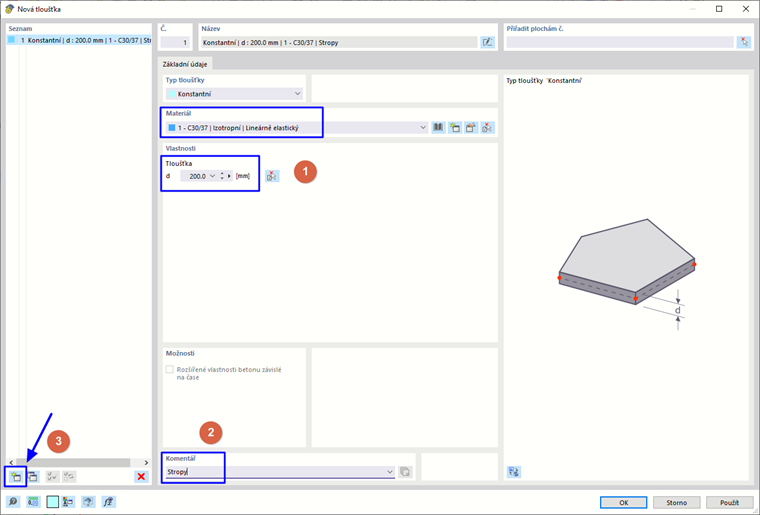

Otevře se dialog 'Nová tloušťka'.
Ujistěte se, že je nastaven materiál C30/37. Poté vyplňte 200 mm pro zadání tloušťky (1). V sekci 'Komentář' můžete zadat Stropy pro označení typu tloušťky (2).
Pro pokračování klikněte na
v levém dolním rohu dialogu (3).

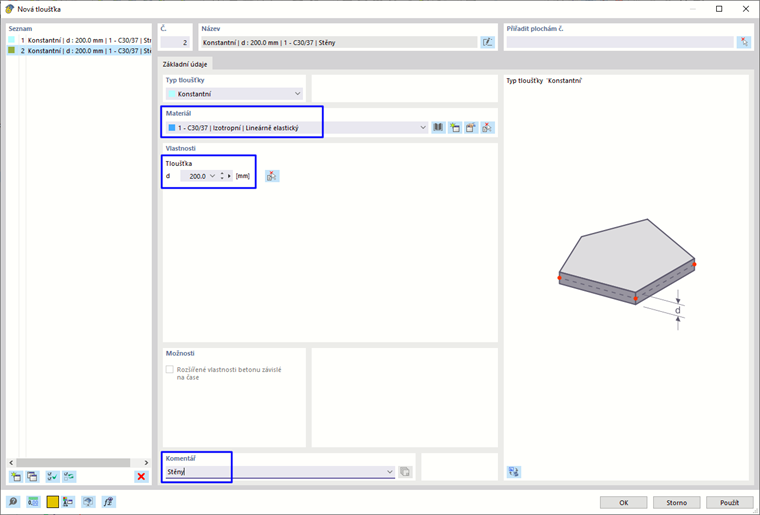

Ujistěte se, že materiál je C30/37. Poté znovu zadejte 200 mm. U druhého typu zadejte v sekci 'Komentář' Stěny.
Kliknutím na tlačítko OK údaje uložte.

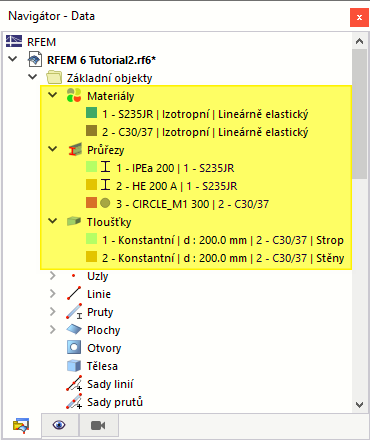

Všechny základní typy pro objekty jsou nyní definovány. V dalších krocích vytvoříme geometrické objekty modelu.
