I risultati si possono controllare anche nelle tabelle.
Le tabelle 'Analisi statica' sono state impostate automaticamente dopo il calcolo. Nell'elenco accanto ad esso nella barra degli strumenti della tabella, gli oggetti del modello possono essere selezionati per visualizzare i risultati per nodi, linee, aste o superfici.
Risultati del nodo

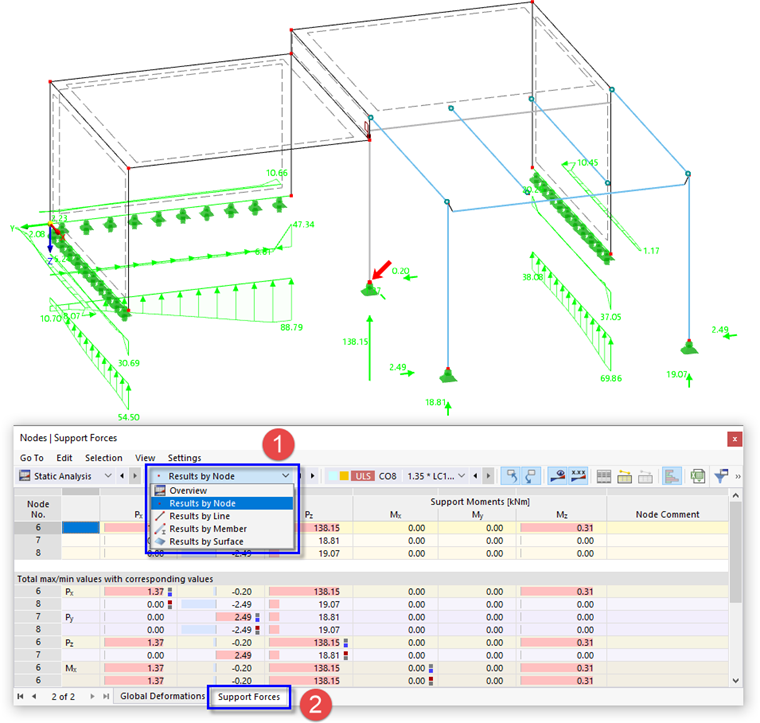

Per vedere la tabella delle forze vincolari per le fondazioni delle colonne, selezionare Risultati per nodo dall'elenco (1). I risultati del nodo sono gestiti da due diverse tabelle. Fare clic sulla scheda Forze vincolari (2).
La parte superiore della tabella mostra i risultati per ciascuno dei tre nodi supportati. Nella parte inferiore sono elencati i valori massimo e minimo relativi alle direzioni locali dei vincoli esterni (in questo tutorial, questi ultimi coincidono con le direzioni globali).
L'oggetto della linea della tabella selezionata è contrassegnato da una freccia nel grafico in modo da poterlo individuare facilmente.
Risultati della superficie

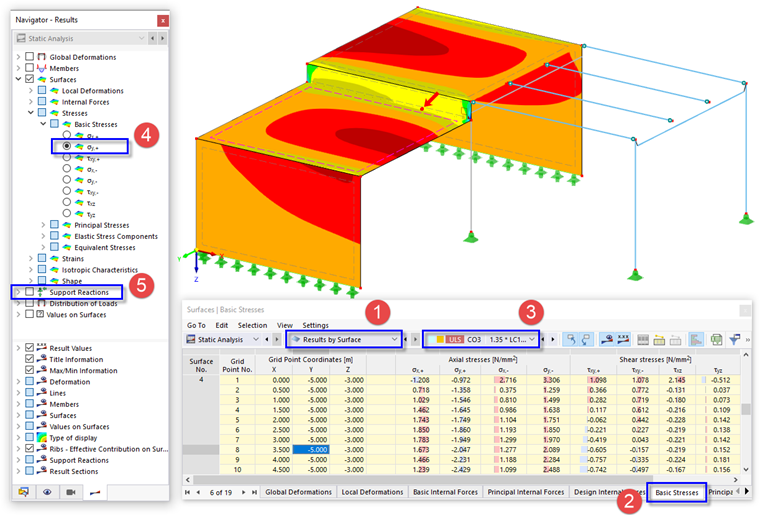

Per controllare le tensioni delle superfici nella tabella, selezionare Risultati per superficie dall'elenco degli strumenti (1). Quindi, fare clic sulla scheda Tensioni base (2). Le tensioni assiali e tangenziali sono elencate per ogni 'Punto della griglia' di ogni superficie.
Impostare CO3 nella barra degli strumenti della tabella per visualizzare le tensioni dovute ai carichi mobili su entrambe le solette (3). Per visualizzare le tensioni anche nel grafico, aprire la voce Tensioni di base della sottocategoria Tensioni e selezionare σy,+ , per esempio (4). Tali tensioni rappresentano le tensioni assiali nella direzione locale y di ogni superficie. Il simbolo "+" indica il lato positivo della superficie che è in direzione del suo asse Z locale – il lato inferiore di ogni soletta, per esempio.
Per una visualizzazione migliore delle tensioni superficiali, disattivi le Reazioni vincolari (5).
Ci sono effetti di singolarità attorno alla colonna di calcestruzzo. Possono essere spiegate con il flusso di carico dalle superfici all'asta tramite un singolo nodo.

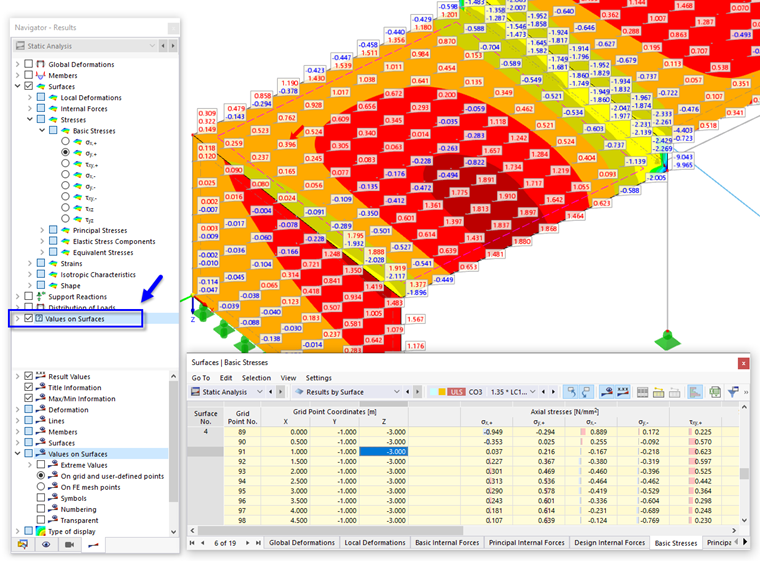

Per visualizzare i risultati nei punti della griglia anche nel grafico, selezionare l'opzione Valori sulle superfici nella parte superiore del navigatore.
Anche in questo caso, il punto della griglia della linea corrente è contrassegnato da una freccia nel grafico.
Regolazione della griglia

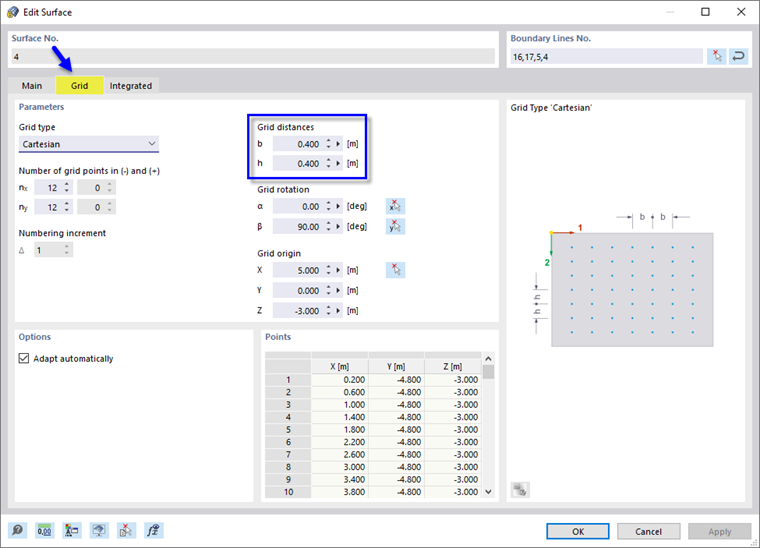

Come puoi vedere dalle coordinate nella tabella, una griglia di 0,5 m è definita per impostazione predefinita. Se necessario, può essere modificato per ogni superficie: Fare doppio clic su una superficie, ad esempio nr. 4 o nr. 5, con le sue linee tratteggiate (vedi Modifica superficie nella vista modello Wireframe image) per aprire la finestra di dialogo 'Modifica superficie'. Seleziona la scheda Griglia.
Le 'Distanze della griglia' controllano il numero di punti della griglia da creare nelle direzioni x e y della superficie. Modifica i valori di entrambi ax e ay in 0,40 m per una griglia più piccola. Quando si fa clic su OK, nella tabella e nel grafico verranno visualizzati più punti della griglia. Non ci sono nuovi calcoli poiché i valori della griglia sono determinati dai valori della mesh EF.
