Die globalen Einstellungen der Betonbemessung, wie sie im Kapitel Einstellungen für Betonbemessung festgelegt wurden, gelten für sämtliche aus Beton bestehenden Flächen und Stäbe. Es ist daher nicht erforderlich, den Nachweis des Unterzugs und der Stütze separat zu aktivieren: Die 'Betonbemessung' ist bereits aktiviert (siehe Bild Aktivieren des Add-Ons 'Betonbemessung' ).
Für die Betonbemessung wurde 'EN 1992' als Norm festgelegt (siehe Bild Auswahl der Norm und des nationalen Anhangs ). Die GZT-Bemessungssituation 'BS5', die auf den Ergebnissen nach Theorie I. Ordnung beruht, gilt auch für die Stabelemente (siehe Bild BS5 mit Einstellungen für Betonbemessung ).
Der Gebrauchstauglichkeitsnachweis wurde für alle Betonobjekte deaktiviert (siehe Bild Bemessung für "Gebrauchstauglichkeit" deaktivieren ), da diese im vorliegenden Einführungsbeispiel nicht behandelt werden sollen.
Betonbemessung der Stäbe

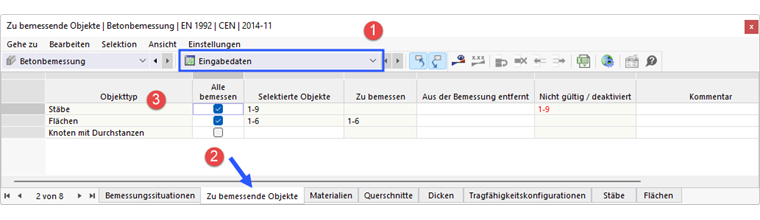

Alle Stäbe wurden für die Betonbemessung deaktiviert, sodass die Flächen fehlerfrei hinsichtlich undefinierter Einstellungen der Stäbe untersucht werden konnten (siehe Bild Auswahl der Objekttypen für die Bemessung ). Um jetzt die Bemessung der Stäbe zu ermöglichen, stellen Sie die Kategorie Eingabedaten mithilfe der Liste in den Tabellen für die 'Betonbemessung' ein (1).
Wechseln Sie in das Tabellenregister Zu bemessende Objekte (2). Aktivieren Sie dann bei den 'Stäben' das Kontrollfeld Alle bemessen (3). Bestätigen Sie die Frage, ob die Betonbemessungsergebnisse gelöscht werden sollen, mit Ja.
Die Spalte 'Zu bemessen' ist bei den Stäben noch leer, da die Parameter noch nicht definiert sind. In der Spalte 'Nicht gültig / deaktiviert' werden später nur die Nummern der Stahlstäbe angezeigt, die für die Bemessung automatisch deaktiviert sind (siehe Bild Starten der Bemessung ).
Bemessungskonfiguration für Stäbe
Für die Bemessung der Flächen wurden zwei Bemessungskonfigurationen definiert (siehe Bild Tragfähigkeitskonfiguration für Wände ).

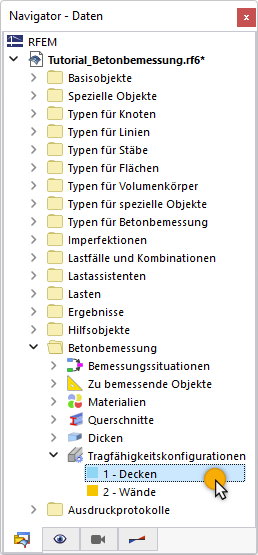

Stellen Sie den Navigator - Daten mit einem Klick auf das Register

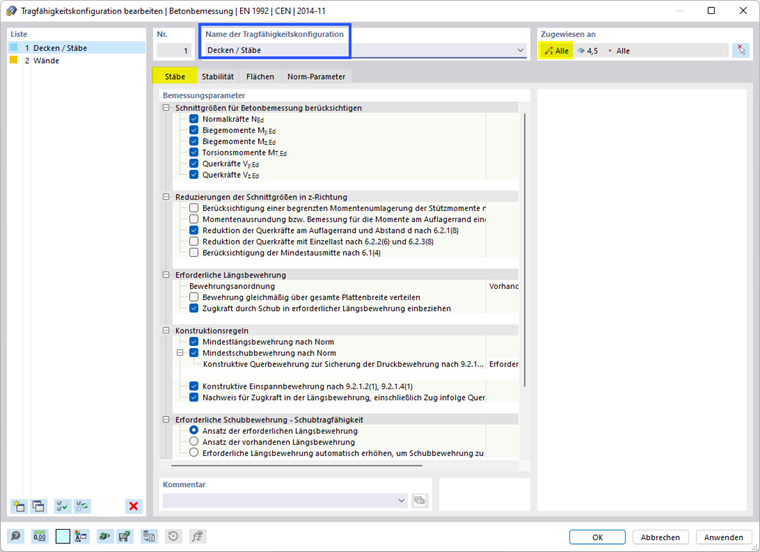

ein. Doppelklicken Sie dann auf den Eintrag 1 - Decken in der Kategorie 'Tragfähigkeitskonfigurationen' im Ordner 'Betonbemessung'. Im Dialog 'Tragfähigkeitskonfiguration bearbeiten' wird das neue Register Stäbe angezeigt.
Der Dialogabschnitt 'Zugewiesen an' zeigt, dass alle Stäbe von dieser Bemessungssituation verwaltet werden. Ergänzen Sie daher die Bezeichnung / Stäbe im Dialogabschnitt 'Name der Tragfähigkeitskonfiguration'. Es ist nicht erforderlich, zwischen den Einstellungen für Rippen und Stützen zu unterscheiden. Die Voreinstellungen sind für beide geeignet.
Schließen Sie den Dialog mit OK.
