As configurações globais do dimensionamento de betão, conforme definidas no Capítulo Configurações de dimensionamento de betão se aplicam a todas as superfícies e barras constituídas por betão. Por isso, não é necessário ativar o dimensionamento da viga de piso e do pilar separadamente: O 'Dimensionamento de betão' já está ativado (ver Ativação do módulo 'Dimensionamento de betão' imagem).
Para o dimensionamento de betão, foi definido como norma 'EN 1992' (ver Selecionar imagem da norma e do anexo nacional ). A situação de dimensionamento ULS 'DS5' com base nos resultados de uma análise geometricamente linear também é válida para os elementos de barra (ver DS5 com imagem Configuração para dimensionamento de betão ).
A verificação do estado limite de utilização foi desativada para todos os objetos de betão (ver Desativar 'Funções de utilização' imagem de dimensionamento ), uma vez que não devem ser tratados neste tutorial.
dimensionamento betão de barras

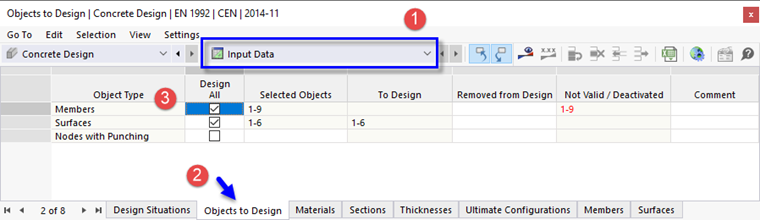

Todas as barras para o dimensionamento do betão foram desativadas para que as superfícies pudessem ser analisadas sem erros devido a configurações indefinidas das barras (ver Selecionar tipos de objeto para imagem de dimensionamento ). Para activar agora o dimensionamento das barras, seleccione a categoria Dados de entrada a partir da lista nas tabelas 'Dimensionamento de betão' (1).
Ir para a tabela Objetos a serem dimensionados (2). Em seguida, seleccione a caixa de selecção Dimensionar tudo em 'Barras' (3). Clique em Sim para confirmar a questão se os resultados do dimensionamento de betão devem ser eliminados.
A coluna 'A dimensionar' das barras ainda está vazia porque os parâmetros ainda não estão definidos. Mais tarde, a coluna 'Não é válido/Desativado' mostrará apenas os números das barras de aço que estão desativadas automaticamente para o dimensionamento (ver Iniciando dimensionamento imagem).
Configuração de dimensionamento para barras
Foram definidas duas configurações de dimensionamento para o dimensionamento das superfícies (ver Configuração última para imagem de paredes ).

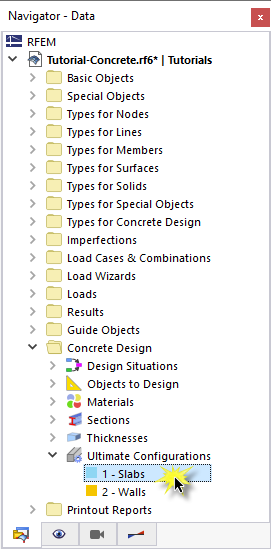

Defina o Navegador - Dados através do separador

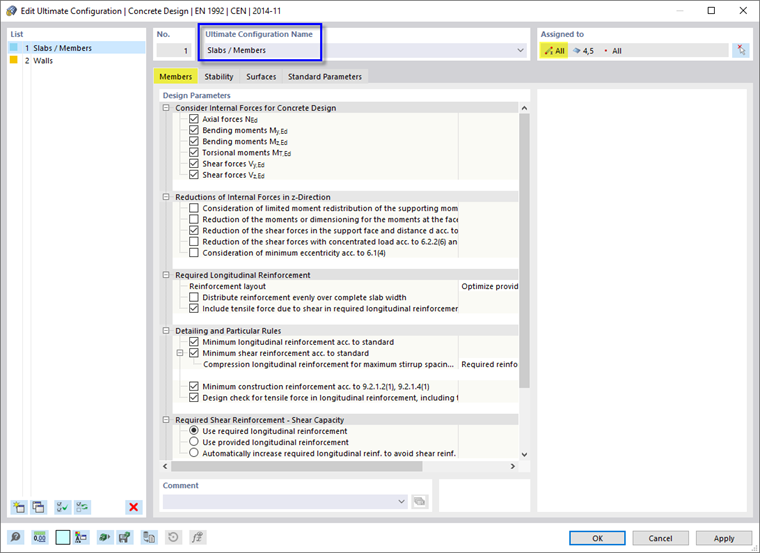

. Em seguida, clique duas vezes no item 1 - Lajes da categoria 'Ultimate Configurations' na pasta 'Concrete Design'. Na caixa de diálogo 'Editar configuração última', é apresentado o novo separador Barras.
A área 'Atribuído a' mostra que todas as barras são geridas por esta situação de dimensionamento. Por isso, adicione /Barras na área 'Nome de configuração final'. Não é necessário distinguir entre as configurações para nervuras e pilares. A configuração padrão é adequada para ambos.
Feche a caixa de diálogo clicando em OK.
